Waveshare High-Precision AD DA Expansion Board ADS1256 DAC8532 for Raspberry Pi
Dein Upgrade für präzise Messungen am Raspberry Pi
Du nutzt das Waveshare High-Precision AD/DA Board für anspruchsvolle Sensorik-Projekte. Damit Du sofort mit der Digital-Analog-Wandlung starten kannst, haben wir das passende Zubehör vom Mainboard bis zur Stromversorgung zusammengestellt.
Highlight
Einfach einstecken und loslegen dank vorinstalliertem Betriebssystem auf schnellem Speicher
Garantiert eine stabile Stromzufuhr für präzise Messergebnisse ohne Spannungsschwankungen
Verbinde externe Sensoren oder Aktoren flexibel mit den analogen Ein- und Ausgängen Deines Boards
Produktbeschreibung
Überblick
Waveshare,High-Precision AD DA Expansion Board ADS1256 DAC8532 for Raspberry Pi
Beschreibung
Raspberry Pi AD/DA-Erweiterungsplatine. Es gibt keine AD/DA-Funktion auf der GPIO-Schnittstelle des Raspberry Pi, dies könnte Sie bei der Pi-Entwicklung stören. Es wird jedoch kein Problem mehr sein. Mit dem hochpräzisen AD/DA-Board können Sie dem Raspberry Pi hochpräzise AD/DA-Funktionen hinzufügen.
Funktionen
- Standard Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano
- Onboard ADS1256, 8-Kanal-24-Bit-Hochpräzisions-ADC (4-Kanal-Differenzeingang), 30 ksps Abtastrate
- Onboard DAC8552, 2-Kanal-16-Bit-Hochpräzisions-DAC
- Onboard-Eingangsschnittstelle über Stiftleisten zum Anschluss von Analogsignalen
- Onboard-Eingangs-/Ausgangsschnittstelle über Schraubklemmen zum Anschluss von analogen/digitalen Signalen
- Mit AD/DA-Erkennungsschaltung, einfache Signaldemonstration

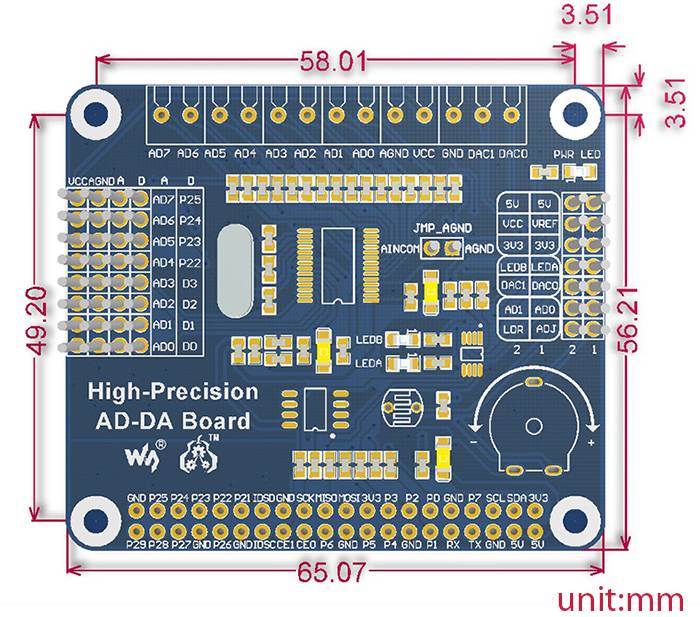

Was ist an Bord?
- Raspberry Pi GPIO-Schnittstelle
- AD/DA-Eingang/Ausgang
- AD-Eingang
- 7,68 Mio. Kristall
- LM285-2.5: liefert Referenzspannung für den ADC-Chip
- Fotowiderstand
- LED-Ausgangsanzeige
- 10K-Potentiometer
- DAC8552: 16-Bit-Hochpräzisions-DAC, 2 Kanäle
- Stromanzeige
- ADS1256: 24-Bit-Hochpräzisions-ADC, 8 Kanäle (4 Kanäle Differenzeingang)
- ADC-Testbrücke
- DAC-Testbrücke
- Stromauswahl-Jumper
- Konfiguration der ADC-Referenzmasse: Bei Einzeleingang von AD ist der AINCOM der Referenzanschluss und kann an GND oder eine externe Referenzspannung angeschlossen werden
Wiki: www.waveshare.com/wiki/High-Precision_AD/DA_Board
PAKETINHALT
Gewicht: 0,033 kg
- Hochpräzises AD/DA-Board x 1
- RPi-Schraubenpaket (2 Stück) x 1
