Waveshare,High-Precision AD DA Expansion Board ADS1256 DAC8532 for Raspberry Pi
Waveshare High-Precision AD DA Expansion Board ADS1256 DAC8532 for Raspberry Pi
Produktbeschreibung
Beschreibung
Raspberry Pi AD/DA-Erweiterungsplatine. Es gibt keine AD/DA-Funktion auf der GPIO-Schnittstelle des Raspberry Pi, dies könnte Sie bei der Pi-Entwicklung stören. Es wird jedoch kein Problem mehr sein. Mit dem hochpräzisen AD/DA-Board können Sie dem Raspberry Pi hochpräzise AD/DA-Funktionen hinzufügen.
Funktionen
- Standard Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano
- Onboard ADS1256, 8-Kanal-24-Bit-Hochpräzisions-ADC (4-Kanal-Differenzeingang), 30 ksps Abtastrate
- Onboard DAC8552, 2-Kanal-16-Bit-Hochpräzisions-DAC
- Onboard-Eingangsschnittstelle über Stiftleisten zum Anschluss von Analogsignalen
- Onboard-Eingangs-/Ausgangsschnittstelle über Schraubklemmen zum Anschluss von analogen/digitalen Signalen
- Mit AD/DA-Erkennungsschaltung, einfache Signaldemonstration

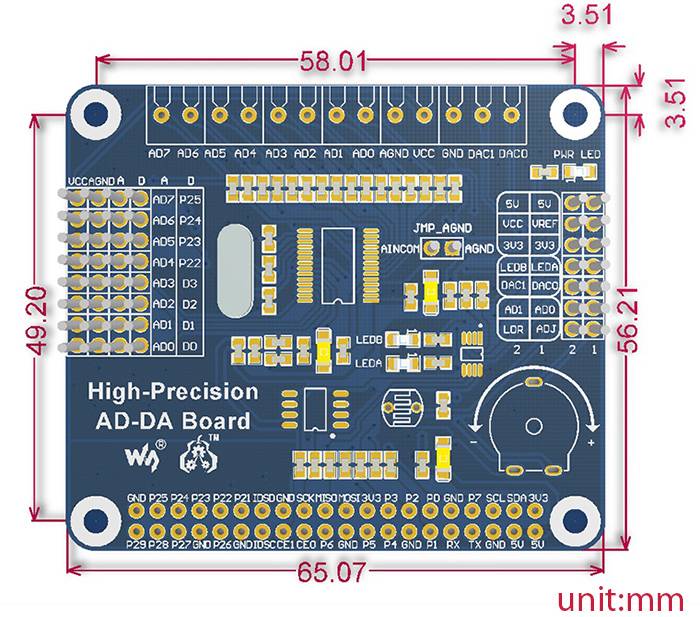

Was ist an Bord?
- Raspberry Pi GPIO-Schnittstelle
- AD/DA-Eingang/Ausgang
- AD-Eingang
- 7,68 Mio. Kristall
- LM285-2.5: liefert Referenzspannung für den ADC-Chip
- Fotowiderstand
- LED-Ausgangsanzeige
- 10K-Potentiometer
- DAC8552: 16-Bit-Hochpräzisions-DAC, 2 Kanäle
- Stromanzeige
- ADS1256: 24-Bit-Hochpräzisions-ADC, 8 Kanäle (4 Kanäle Differenzeingang)
- ADC-Testbrücke
- DAC-Testbrücke
- Stromauswahl-Jumper
- Konfiguration der ADC-Referenzmasse: Bei Einzeleingang von AD ist der AINCOM der Referenzanschluss und kann an GND oder eine externe Referenzspannung angeschlossen werden
Wiki: www.waveshare.com/wiki/High-Precision_AD/DA_Board
PAKETINHALT
Gewicht: 0,033 kg
- Hochpräzises AD/DA-Board x 1
- RPi-Schraubenpaket (2 Stück) x 1
