Überblick

Waveshare,Atmel AT AVRISP AVR ISP XPII In-System Programmer ATAVRISP2 AVRISP mkII Compliant

Beschreibung

AVR ISP Programmer, kompatibel mit AT AVRISP mkII von ATMEL

Ein professioneller In-System-Programmierer. Unterstützt alle AVR-Geräte mit ISP- oder PDI-Schnittstelle, einschließlich XMEGA

Unterstützt AVR Studio 4/5/6 oder eine höhere Version (wird mit der Firmware für AVR Studio 5 geliefert, kann aktualisiert werden, um andere AVR Studio-Versionen zu unterstützen)

• Unterstützt alle AVR-Geräte mit ISP- oder PDI-Schnittstelle und bestimmte 51 Geräte
• Programmiert sowohl Flash als auch EEPROM
• Unterstützt die Programmierung von Sicherungen und Sperrbits
• Basierend auf der AT AVRISP mkII-Firmware
• Aktualisierbar zur Unterstützung zukünftiger Geräte
• Anpassbare ISP-Programmiergeschwindigkeit bis zu einer Frequenz von 8 Millionen
• USB 2.0-kompatibel (volle Geschwindigkeit, 12 Mbit/s)
• 3 optionale Kabel zur Zielplatine
• Stromversorgung über USB-Bus, erfordert keine externe Stromversorgung

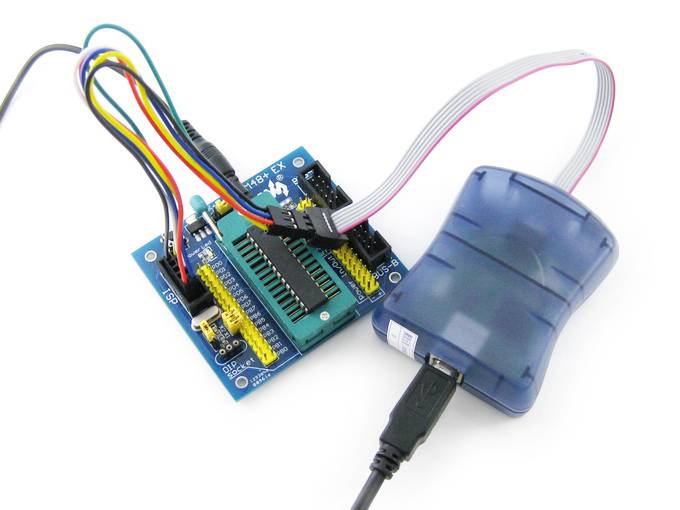

Der USB AVRISP XPII wird über drei optionale Kabel mit der Zielplatine verbunden. Abhängig vom vorhandenen Anschluss auf der Zielplatine muss das Kabel entsprechend geändert werden.

• Standardmäßiger 6-poliger ISP-Anschluss, Verwendung eines 6-poligen ISP-Kabels
• Standardmäßiger 10-poliger ISP-Anschluss, Verwendung eines 6-poligen auf 10-poligen ISP-Kabels
• Benutzerdefinierter ISP-Anschluss, mit 6-adrigem, mehrfarbigem, benutzerdefiniertem Anschlusskabel

Wiki: www.waveshare.com/wiki/USB_AVRISP_XPII

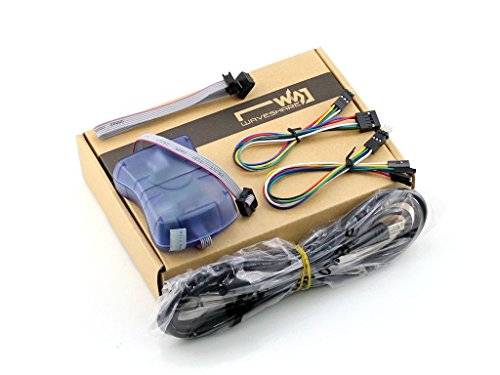

Lieferumfang

Gewicht: 0,161 kg

1. USB AVRISP XPII
2. USB-Kabel
3. 6-poliges Kabel (Ersatz)
4. 6-Pin-auf-10-Pin-ISP-Kabel
5. 6-adriges mehrfarbiges kundenspezifisches Anschlusskabel
6. Benutzerhandbuch-CD
