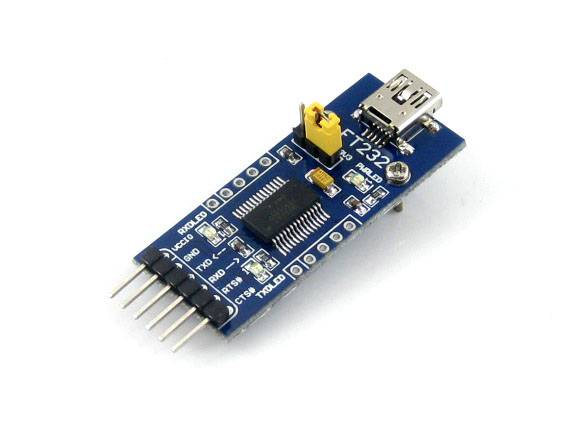

Waveshare FTDI FT232 USB UART Board (mini) USB TO UART solution with USB mini c

Überblick

Waveshare,FTDI FT232 USB UART Board (mini) USB TO UART solution with USB mini connector

Beschreibung

USB-TO-UART-Lösung mit USB Mini-Anschluss

• Original FT232RL an Bord
• Unterstützt Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
• 3 Leistungsmodi: 5-V-Ausgang, 3,3-V-Ausgang oder Stromversorgung über die Zielplatine (3,3 V–5 V)

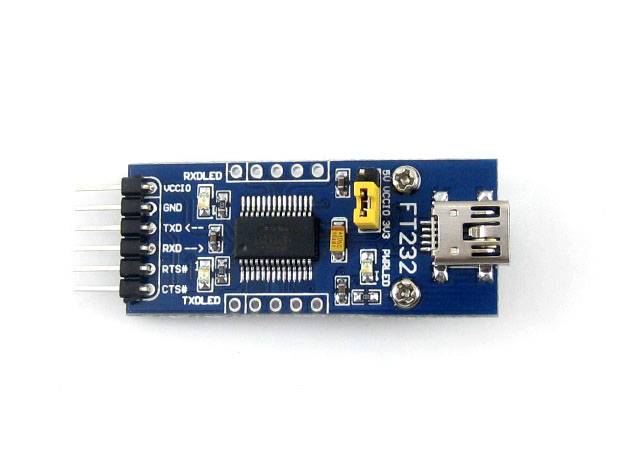

• 3 LEDs: TXD-LED, RXD-LED, POWER-LED
• Funktionsstifte
  • TXD, RXD, RTS#, CTS#: verbunden mit den integrierten gelöteten Pinheadern

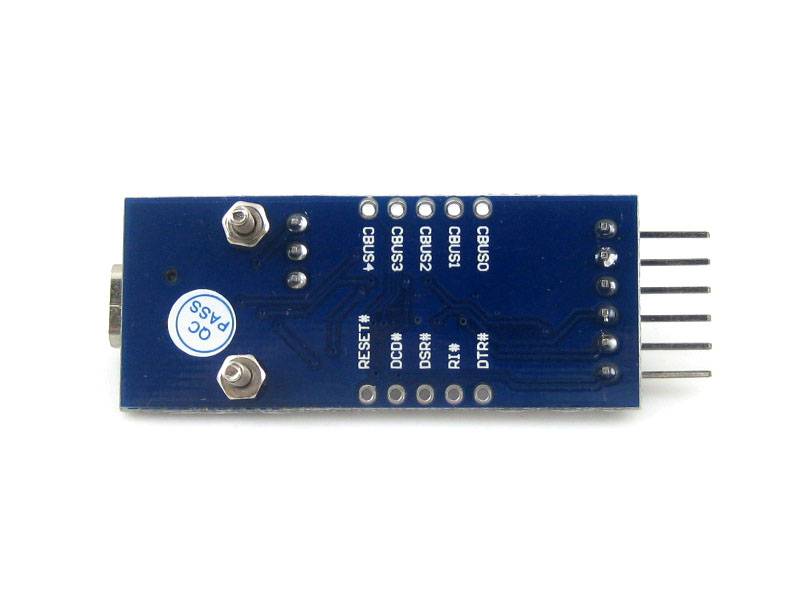

  • Die anderen Stifte: über die Bohrlöcher zugänglich (es sind auch separate Stiftköpfe für den einfachen Anschluss an das Benutzersystem vorhanden, die Teilung ist mit Steckbrettern kompatibel)

Verwendung

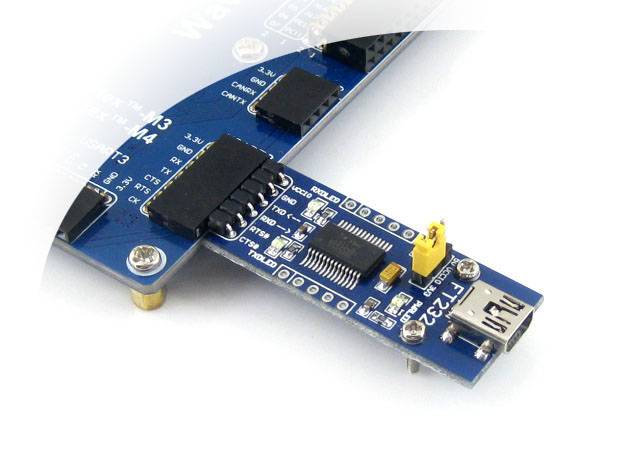

Beim Arbeiten mit einer MCU:

• VCCIO ↔ 3,3 V oder 5 V Ausgang (das Modul wird über USB mit Strom versorgt, der integrierte Jumper sollte auf 3,3 V oder 5 V kurzgeschlossen werden)
• GND ↔ Masse
• TXD ↔ MCU.RX (Signalrichtung: MCU.RX << FT232 << PC.TX)
• RXD ↔ MCU.TX (Signalrichtung: MCU.TX >> FT232 >> PC.RX)
• RTS ↔ MCU.CTS (Signalrichtung: MCU.CTS << FT232 << PC.RTS)
• CTS ↔ MCU.RTS (Signalrichtung: MCU.RTS >> FT232 >> PC.CTS)

Wiki: www.waveshare.com/wiki/FT232_USB_UART_Board_(mini)

FT232, USB-Mini-Anschluss, UART-Schnittstelle, Jumper zur Auswahl des VCC-Ausgangspegels

Paketliste

Gewicht: 0,012 kg

• FT232 USB-UART-Board (Mini) x1
• 5-poliger Stiftstecker & 5-poliger Buchsenstecker x2
• 6-poliger kundenspezifischer Anschluss-Überbrückungsdraht x1
