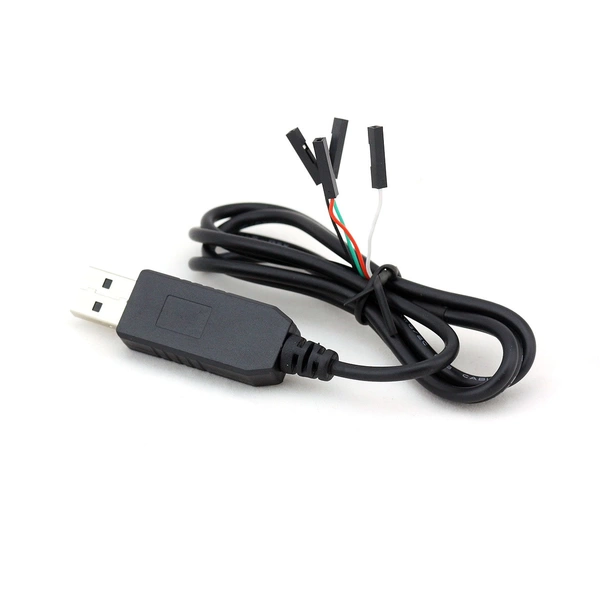

USB auf RS232 TTL UART PL2303 (HX) Konverter Kabel
USB to TTL Serial Cable 4Pin Debug Adapter UART RS232 for Raspberry Pi
2,87 €
inkl. MwSt.
zzgl.
Lieferzeit:
4-6 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
2,87 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Das Kabel ist eine einfache Möglichkeit, eine Verbindung zum seriellen Konsolenanschluss Ihres Mikrocontrollers/Raspberry Pi/WLAN-Routers herzustellen. Im Inneren des großen USB-Steckers befindet sich ein USB zu Seriell-Umwandlungschip PL2303HX und am Ende des Kabels führen vier Drähte aus dem USB-Port. Der Power-Pin liefert die 5 V @ 500 mA direkt vom USB-Port und die RX/TX-Pins sind 3,3 V-Pegel für die Verbindung mit den gängigsten 3,3 V-Logikpegel-Chipsätzen.
Auch praktisch, um WLAN-Router zu hacken, um alternative Betriebssysteme oder fast jeden anderen logischen seriellen 3,3-V-Port zu installieren. Dies ist in vielen Fällen einfacher zu handhaben als ein FTDI-Kabel, da die Adern getrennt sind. Beachten Sie, dass wir dies ein "TTL-Kabel" nennen (da es so genannt wird), aber technisch gesehen ist es CMOS-Logik.
Dieses Kabel eignet sich nicht für die Neuprogrammierung von Arduino wie Boarduino, MENTA, Monochron usw., da es nicht über das DTR/RTS-Kabel verfügt, das zum Einleiten der Bootloader-Neustartsequenz erforderlich ist. Dafür empfehlen wir ein FTDI-Kabel oder einen FTDI-Friend.
Spezifikationen:
- Eingebauter PC-COM-TTL PL2303HX(A)-Chip
- Standard-USB-Typ-A-Stecker und TTL-4-Pin-Stecker
- Verfügbar für Linux, Mac, WinCE und Windows (XP, 2003), Vista, Win 7 (nicht kompatibel mit Windows 10)
- Kabellänge: ca. 900 mm
- Nettogewicht: 25 g
- Paketgewicht: 35 g
- Farbe: Schwarz
Pinbelegung:
- Schwarz: GND
- Grün: TXD
- Weiß: RXD
- Rot: VCC
Hinweis: Dieser Adapter unterstützt 5 V und 3,3 V. 5V sind bereits angelötet. Wenn Sie den Adapter mit 3,3 V verwenden möchten, müssen Sie das Gehäuse öffnen und das rote Kabel auf den 3,3-V-Pin umlöten.
Lieferumfang:
- 1x USB-zu-TTL-UART-PL2303HXA-Autokonverter USB-zu-COM-Modul-Adapterkabel
