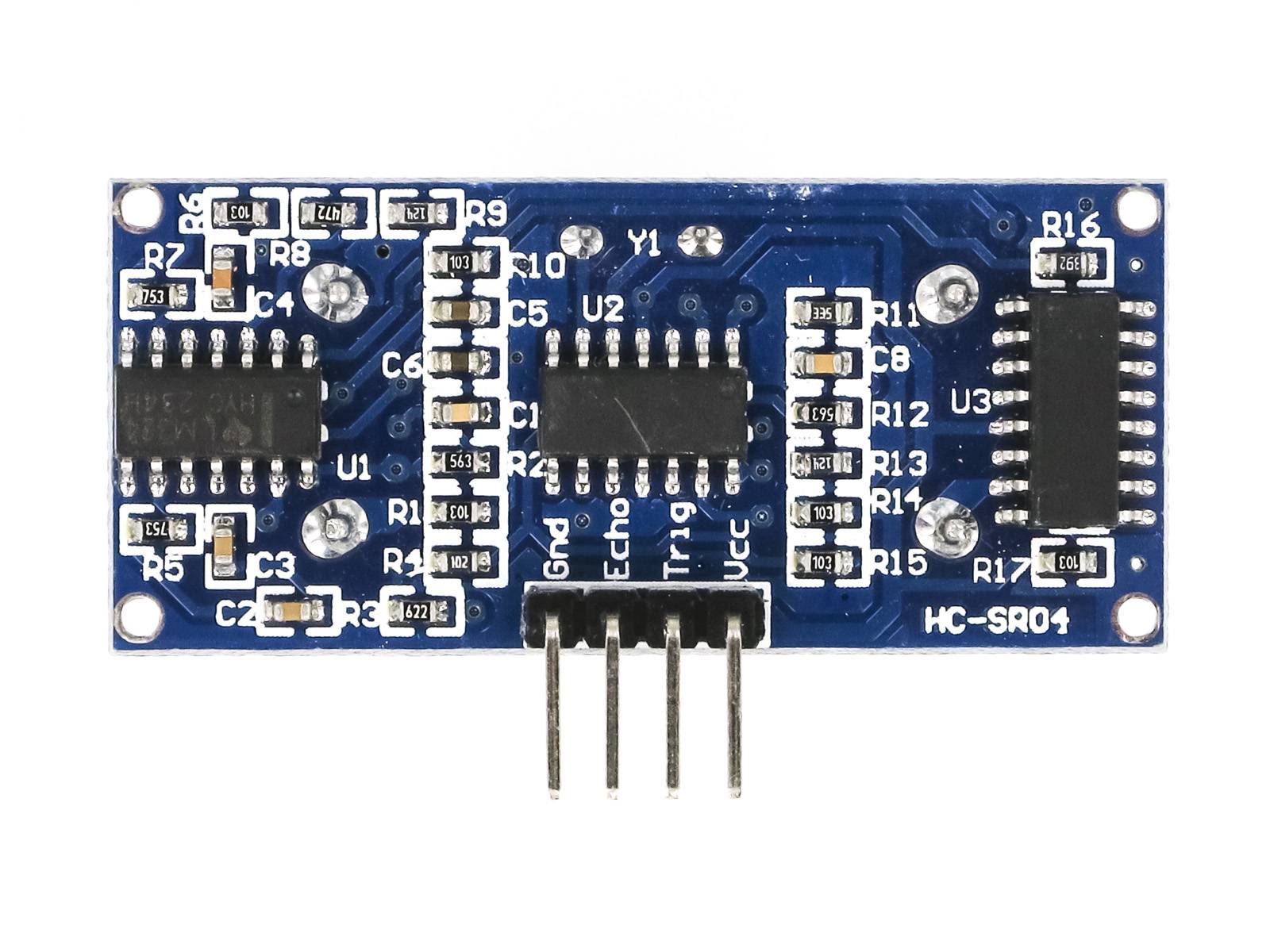

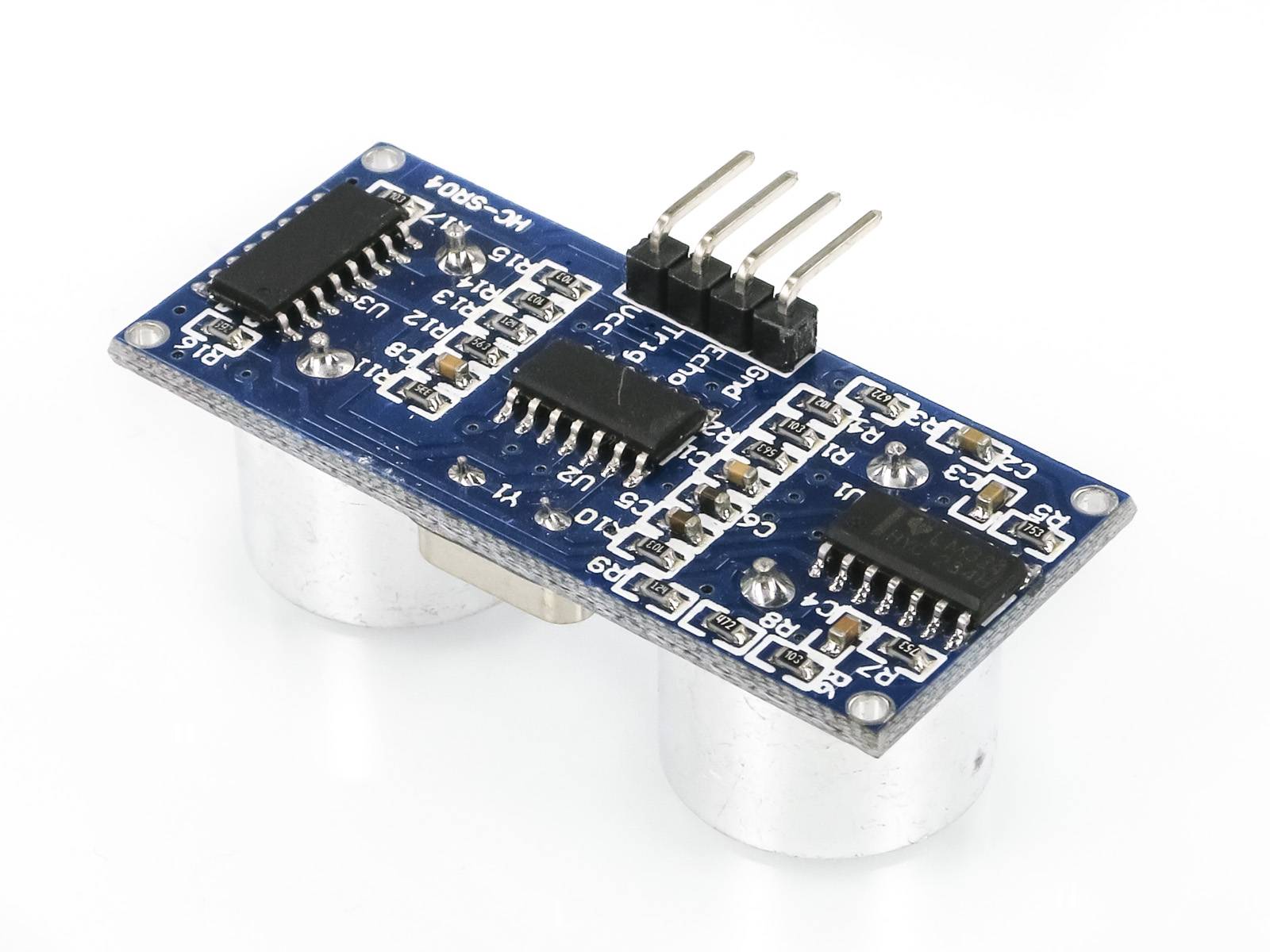

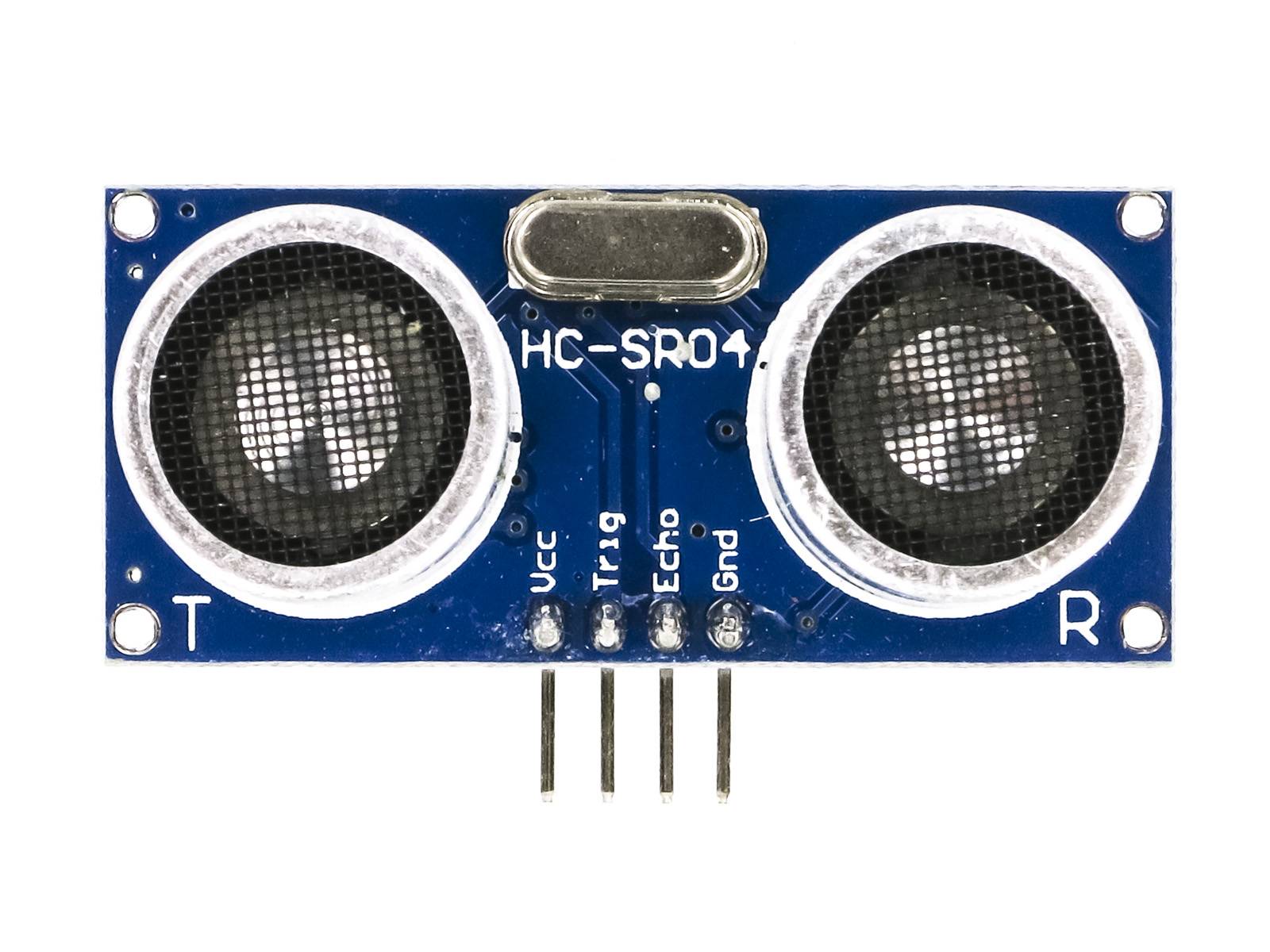

HC-SR04 Abstandsmessung Ultraschall Ultrasonic Sensor Module
HC-SR04 Abstandsmessung Ultraschall Ultrasonic Sensor Module
2,24 €
inkl. MwSt.
zzgl.
Lieferzeit:
4-6 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
2,24 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Dies ist ein häufig verwendeter Ultraschallsensor, der das Vorhandensein eines vorausliegenden Hindernisses erkennt und den detaillierten Abstand zwischen dem Sensor und dem Hindernis ermittelt. Das Prinzip entspricht dem Prinzip des Fledermausfluges, d.h. das Ultraschallmodul sendet Frequenzen aus, und diese Ultraschallsignale werden sofort zurückreflektiert, wenn sie auf ein Hindernis treffen. Nach dem Empfang der zurückgesendeten Informationen wird die Entfernung zwischen dem Sensor und dem Hindernis durch die Beurteilung der Zeitdifferenz zwischen den gesendeten und empfangenen Signalen berechnet.
Abstand = ((Dauer des hohen Pegels)*(Sonic :340m/s))/2

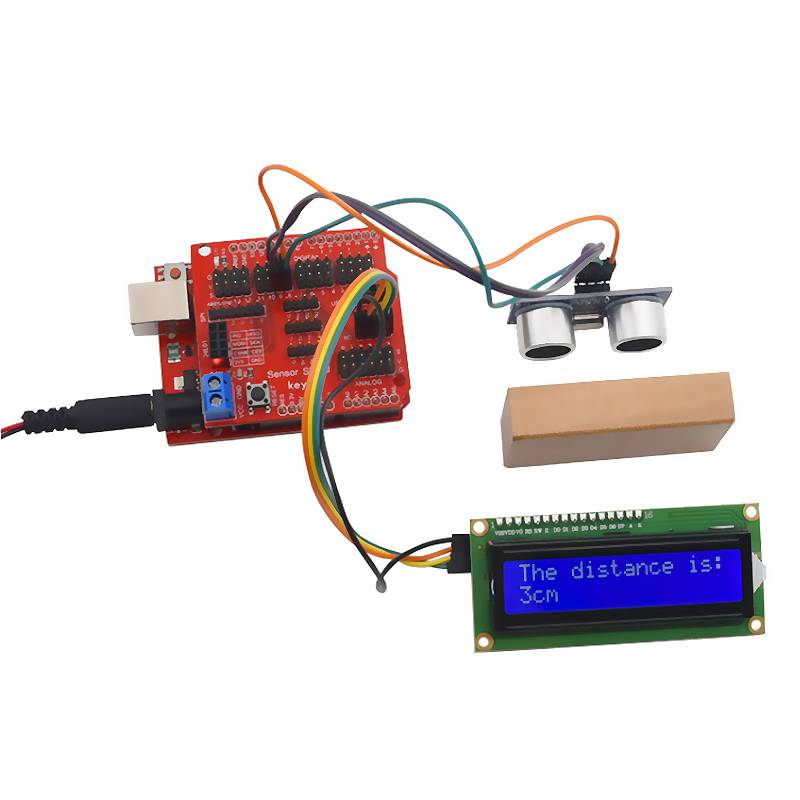

Das Modul ist mit verschiedenen Mikrocontroller-Steuerplatinen kompatibel, z. B. mit Mikrocontrollern der Arduino-Serie. Das Modul enthält 2 Arten von Schnittstellen, die Sie auswählen können. Die eine ist die verpolungssichere weiße Anschlussklemme im Raster 2,54 mm. Die andere ist ein 2,54mm Raster-Zeilen-Pin-Interface, das mit Hilfe von männlichen zu weiblichen Dupont-Drähten direkt an den Mikrocontroller angeschlossen werden kann.
Spezifikation
- Drahtlänge: 200mm
- Arbeitsspannung: DC5V
- Schnittstelle: Umkehrschutz-Schnittstelle / Pin-Reihen-Schnittstelle
- Betriebsstrom: 15mA
- Arbeitsfrequenz: 40khz
- aximaler Erfassungsabstand: 3-4m
- Minimaler Erfassungsabstand: 2cm
- Erfassungswinkel: <=15 Grad
- Genauigkeit: bis zu 3mm
- Größe der Positionierbohrung: 2 mm
- Durchmesser: 45*26*15 mm
- Gewicht: 8,7g
Lieferumfang
- 1x HC-SR04 Ultraschall Sensor
Stichwörter
HC-SR04, Abstandsmessung, Ultraschall, Ultrasonic, Sensor
