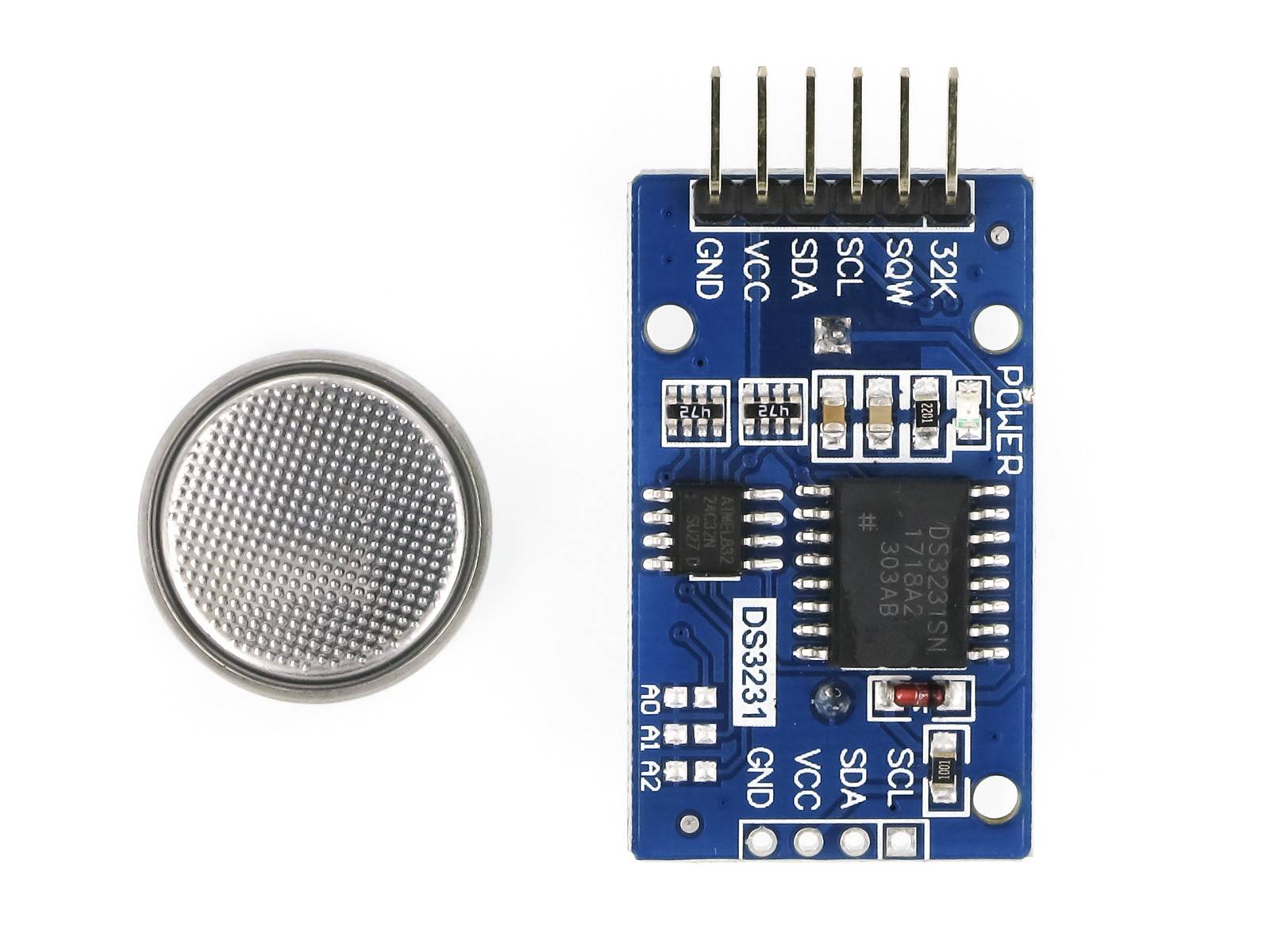

RTC Modul mit DS3231M oder DS3231SN + AT24C32, I2C Echtzeituhr mit Batterie für Arduino / Raspberry Pi

Überblick

DS3231 RTC Echtzeituhr Modul für Arduino,Raspberry Pi I2C LIR2032 Präzision

Beschreibung

Mit der RTC DS3231 können Datum und Uhrzeit auch dann gespeichert werden, wenn der entsprechende Stromkreis stromlos ist. Die Kommunikation erfolgt über den einfachen I2C-Bus.

• RTC DS3231 AT24C32 Speicher-Echtzeituhr-I2C-Modul für Arduino AVR UNO ARM PIC
• Das DS3231-Modul ist eine genaue I2C-Echtzeituhr (RTC) mit integriertem Temperatur-Quarzoszillator (TCXO) und Quarz.
• CR2032-Knopfzellenbatterie.
• Mögliche Abfragen: Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr.
• Das Datum wird automatisch angepasst, einschließlich Korrekturen für Schaltjahre.
• Die Uhr arbeitet entweder im 24-Stunden-AM/PM-Modus oder im 12-Stunden-Format. Das Modul bietet zwei konfigurierbare „Wecker“ und einen Kalender.
• Adresse und Daten werden seriell bidirektional über einen I2C-Bus übertragen.
• Der IC verfügt über einen integrierten, sehr präzisen digitalen Temperatursensor, der über die I2C-Schnittstelle abgefragt werden kann.

Spezifikationen:

• Betriebsspannung: 3,3 bis 5,5 V
• RTC-Chip: DS3231SN
• Uhrgenauigkeit: 2 ppm bei 0–40 Grad
• Kalender mit 2 „Weckern“
• Programmierbarer Rechtecksignalausgang
• Eeprom: AT24C32 (Speicherkapazität 32 KB)
• I2C-Busschnittstelle, maximale Übertragungsgeschwindigkeit von 400 kHz (bei VCC 5V)
• kann mit anderen I2C-Modulen kaskadiert werden
• CR2032-Batterie, bei einem Stromausfall läuft der RTC Stand-Alone weiter
• Abmessungen: ca. 38 x 22 x 15 mm (Länge mit Stiftleiste ca. 44 mm).
• Gewicht ca. 8g

Lieferumfang:

Bevor Sie mit der Arduino IDE programmieren, führen Sie bitte das Testprogramm unter „Dokumente“ aus

• 1x DS3231 RTC-Modul (DS3231M oder DS3231SN, mit Batterie, sofort einsatzbereit)
