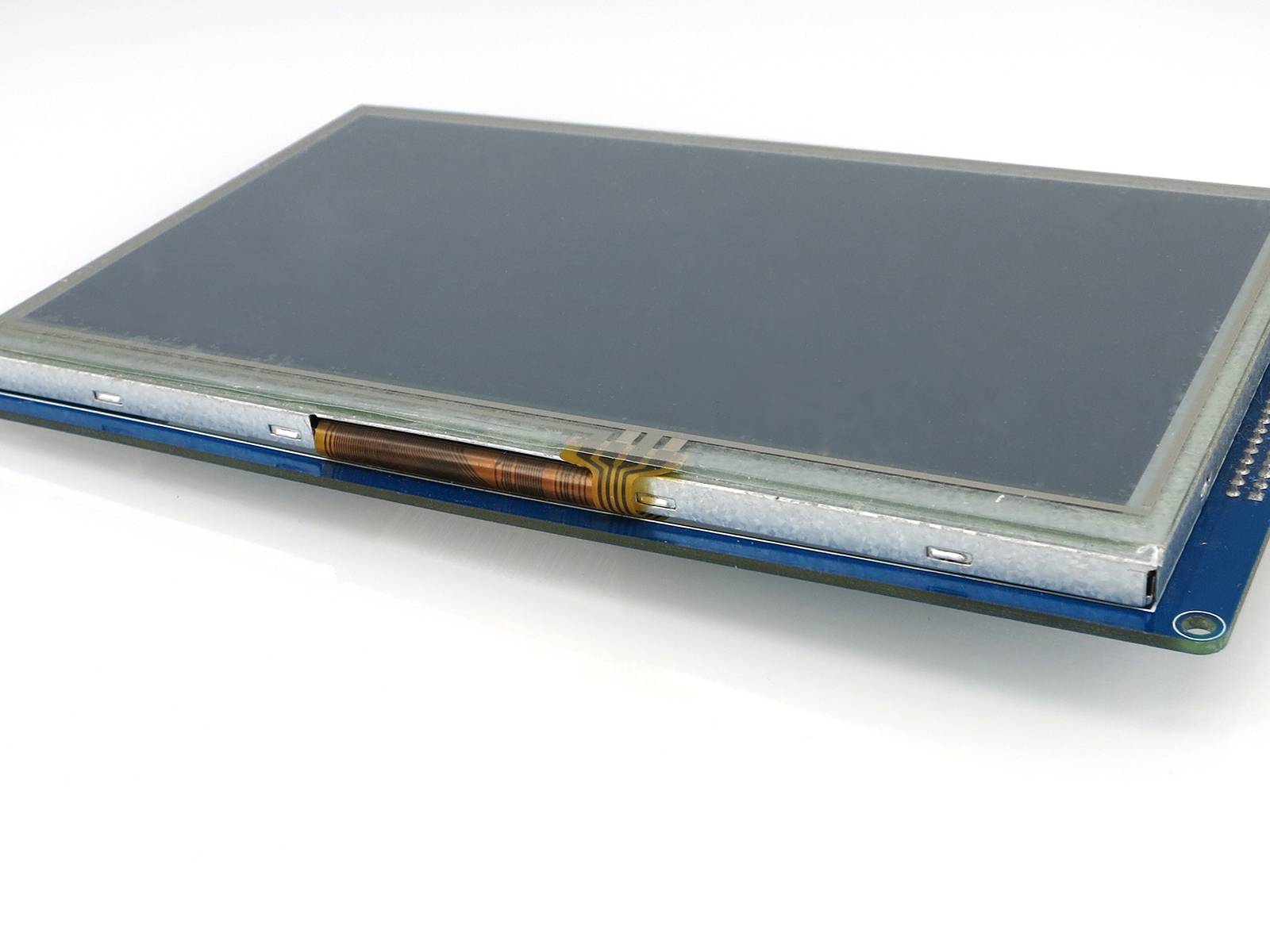

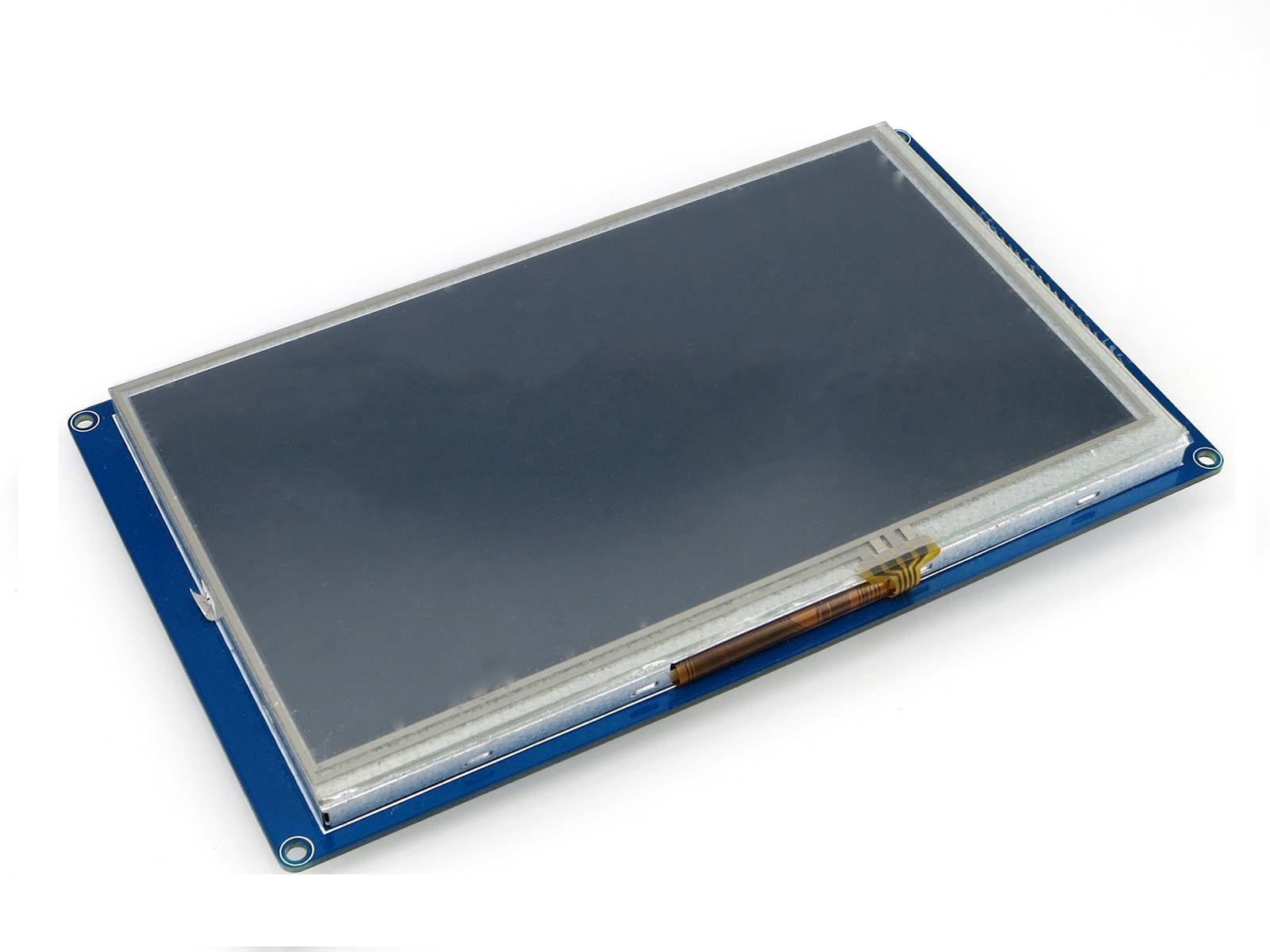

7,0inch TFT LCD Display mit Touchscreen 800x480 SSD1963 MCU for Arduino

Überblick

800x480,TFT,LCD,Display,Touchscreen,SSD1963,Arduino

Beschreibung

Produktbeschreibung

• 7,0-Zoll-High-Definition-Farbbildschirm mit Unterstützung für 16-Bit-RGB-65K-Farbanzeige mit satten Anzeigefarben


• Unterstützt eine Auflösung von 800 x 480 und der Anzeigeeffekt ist sehr klar


• Verwendung von 16-Bit-Parallelbusübertragung mit schneller Übertragungsgeschwindigkeit


• Kompatibel mit kapazitivem Touchscreen und resistivem Touchscreen


• SPI-Flash unterstützen


• Mit SD-Kartensteckplatz, unterstützt SD-Kartenerweiterung


• Unterstützt drei Steuerungsmodi für die Hintergrundbeleuchtung (immer eingeschaltet, GPIO-Steuerung, PWM-Steuerung)


• Stellt ein reichhaltiges Beispielprogramm für STM32- und C51-Plattformen bereit


• Prozessstandards auf Militärniveau, langfristig stabile Arbeit


• Stellen Sie technischen Support für den zugrunde liegenden Treiber bereit

Produktparameter

• Anzeigefarbe: 16-BIT-RGB-Farbe mit 65 K


• SKU: MRB7963


• Bildschirmgröße: 7,0 (Zoll)


• Bildschirmtyp: TFT


• Treiber-IC: SSD1963


• Auflösung: 800 x 480 (Pixel)


• Modulschnittstelle: 16-Bit-Parallelschnittstelle


• Aktiver Bereich: 154,08 x 85,92 (mm)


• Touchscreen-Typ: kapazitiver Touchscreen oder resistiver Touchscreen


• Touch-IC: GT911 (kapazitive Berührung), XPT2046 (resistive Berührung)


• Modul-PCB-Größe: 181,00 x 108,00 (mm)


• Betriebstemperatur: -10 ?~60 ?


• Lagertemperatur: -20?~70?


• Betriebsspannung: 5 V


• IO-Spannung: 3,3 V

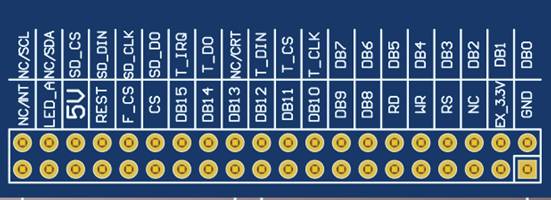

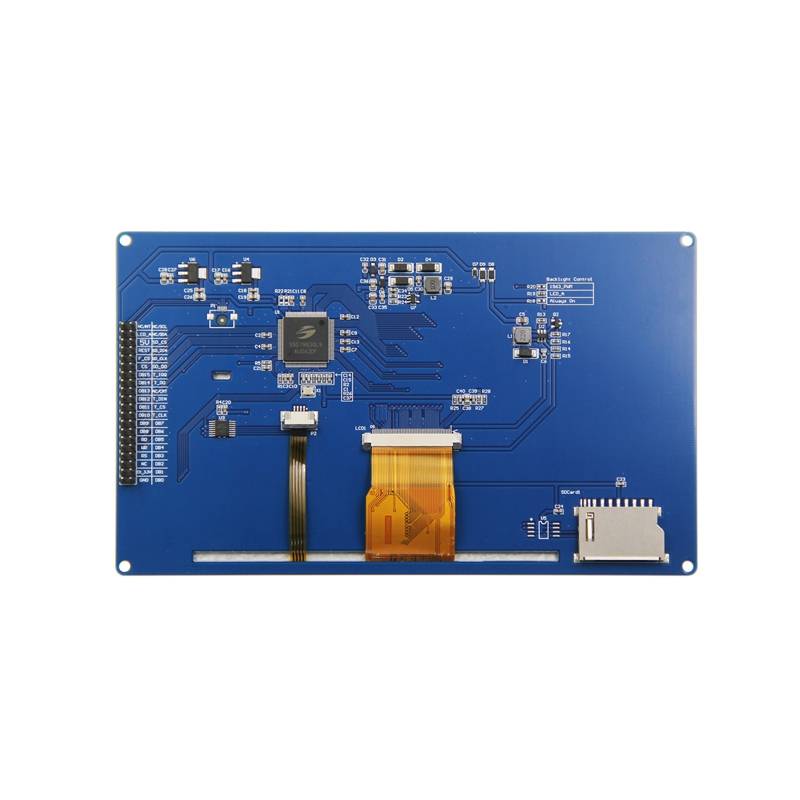

Schnittstellendefinition

• GND: Erdungsstift der Stromversorgung


• EX_3.3V: Stromeingangsstift (verbunden mit 3,3 V), nicht verwendet


• NC: Undefiniert, reserviert


• RS: Steuerstift für LCD-Register/Datenauswahl (hohe Ebene: Register, niedrige Ebene: Daten)


• WR: LCD-Schreibsteuerungsstift


• RD: LCD-Lesesteuerstift


• DB8 ~ DB15: High-8-Bit-Pin des LCD-Datenbusses


• CS: LCD-Reset-Steuerstift (Low-Level-Aktivierung)


• F_CS: SPI-FLASH-Chip wählt Steuer-Pin aus (Low-Level-Aktivierung)


• REST: LCD-Reset-Steuerstift (Low-Level-Reset)


• 5 V: Stromeingangsstift (mit 5 V verbunden)


• LED_A: Steuerstift für LCD-Hintergrundbeleuchtung (muss je nach Auswahl verwendet werden)


• NC/INT: Es gibt keine Definition für den Anschluss des Widerstands-Touchscreens. Wird als Interrupt-Pin verwendet, wenn er mit dem kapazitiven Touchscreen verbunden ist


• DB0~DB7: Niedriger 8-Bit-Pin des LCD-Datenbusses


• T_CLK: Widerstands-Touchscreen-SPI-Bus-Uhrstift


• T_CS: Auswahlstift für resistiven Touchscreen-Chip (Low-Level-Aktivierung)


• T_DIN: Widerstands-Touchscreen-SPI-Bus-Schreibdaten-Pin


• NC/CRT: Es gibt keine Definition beim Anschließen des Widerstands-Touchscreens. Wird als Reset-Pin verwendet, wenn ein kapazitiver Touchscreen angeschlossen ist (Low-Level-Reset)


• T_DO: Widerstands-Touchscreen-SPI-Bus-Lesedaten-Pin


• T_IRQ: Pin für Widerstands-Touchscreen-Unterbrechungserkennung (aktiv bei niedrigem Pegel)


• SD_DO: SDIO-Bus-Lesedaten-Pin der SD-Karte


• SD_CLK: SDIO-Bus-Uhr-Pin der SD-Karte


• SD_DIN: SDIO-Bus-Schreibdaten-Pin der SD-Karte


• SD_CS: SD-Karten-Pin-Auswahl (Low-Level-Aktivierung)


• NC/SDA: Es gibt keine Definition beim Anschluss des Widerstands-Touchscreens, als IIC-Bus-Daten-Pin bei Anschluss an den kapazitiven Touchscreen


• NC/SCL: Es gibt keine Definition beim Anschließen des Widerstands-Touchscreens. Wird als IIC-Bus-Taktstift verwendet, wenn er mit kapazitiver Berührung verbunden ist

Hinweis:

• Pins, die mit T beginnen, sind die relevanten Pins des resistiven Touchscreens


• Pins, die mit SD beginnen, sind SD-Karten-bezogene Pins


• Pins, die mit F beginnen, sind SPI-Flash-bezogene Pins


• NC/ beginnt mit relevanten Pins des kapazitiven Touchscreens


• Der Rest sind LCD-bezogene Pins


• SPI-Blitz ist nicht geschweißt. Wenn Sie es verwenden müssen, schweißen Sie es bitte selbst
