10mm Lichtschranke Photoelectric Infrarot Counter Sensor

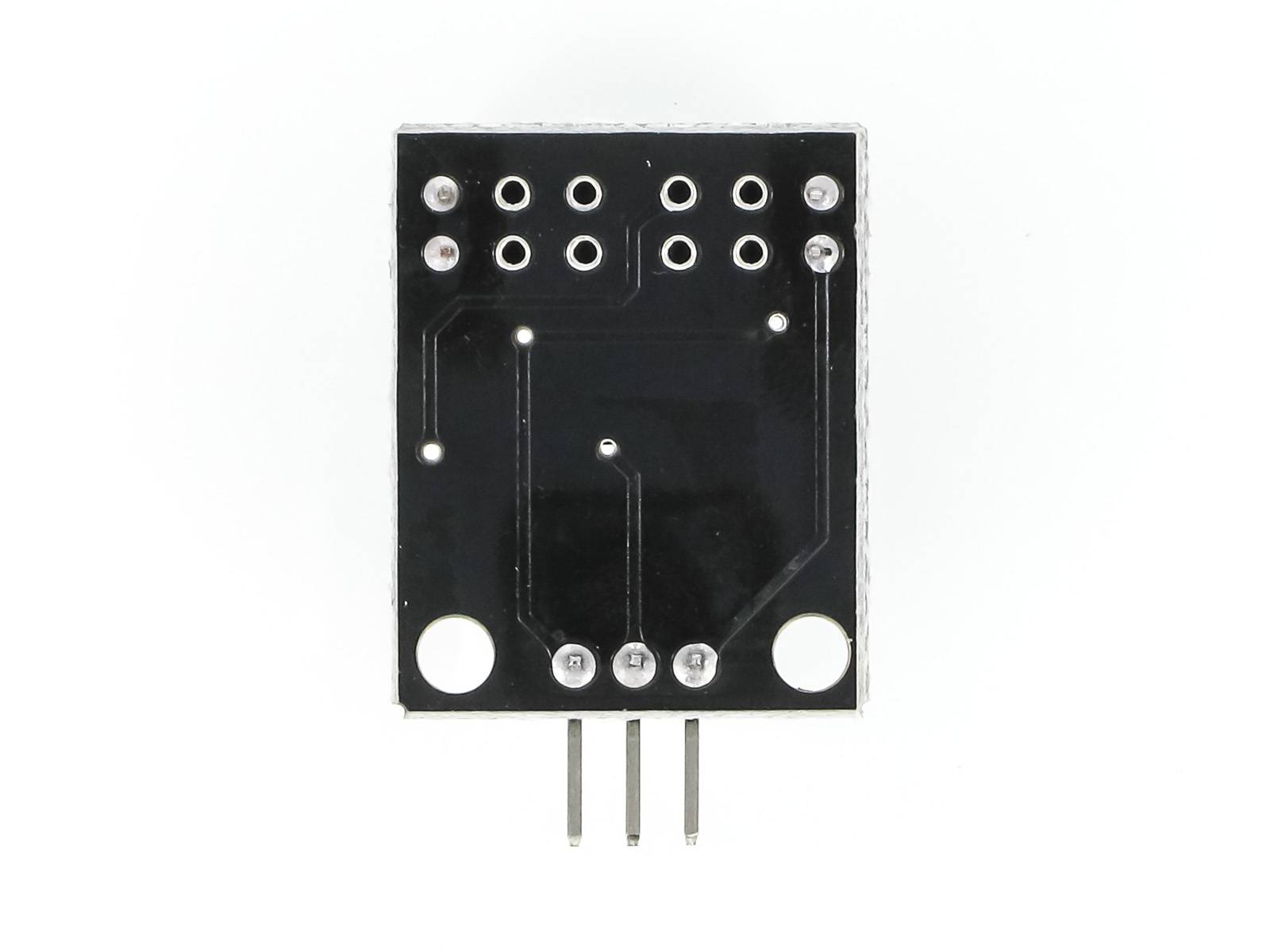

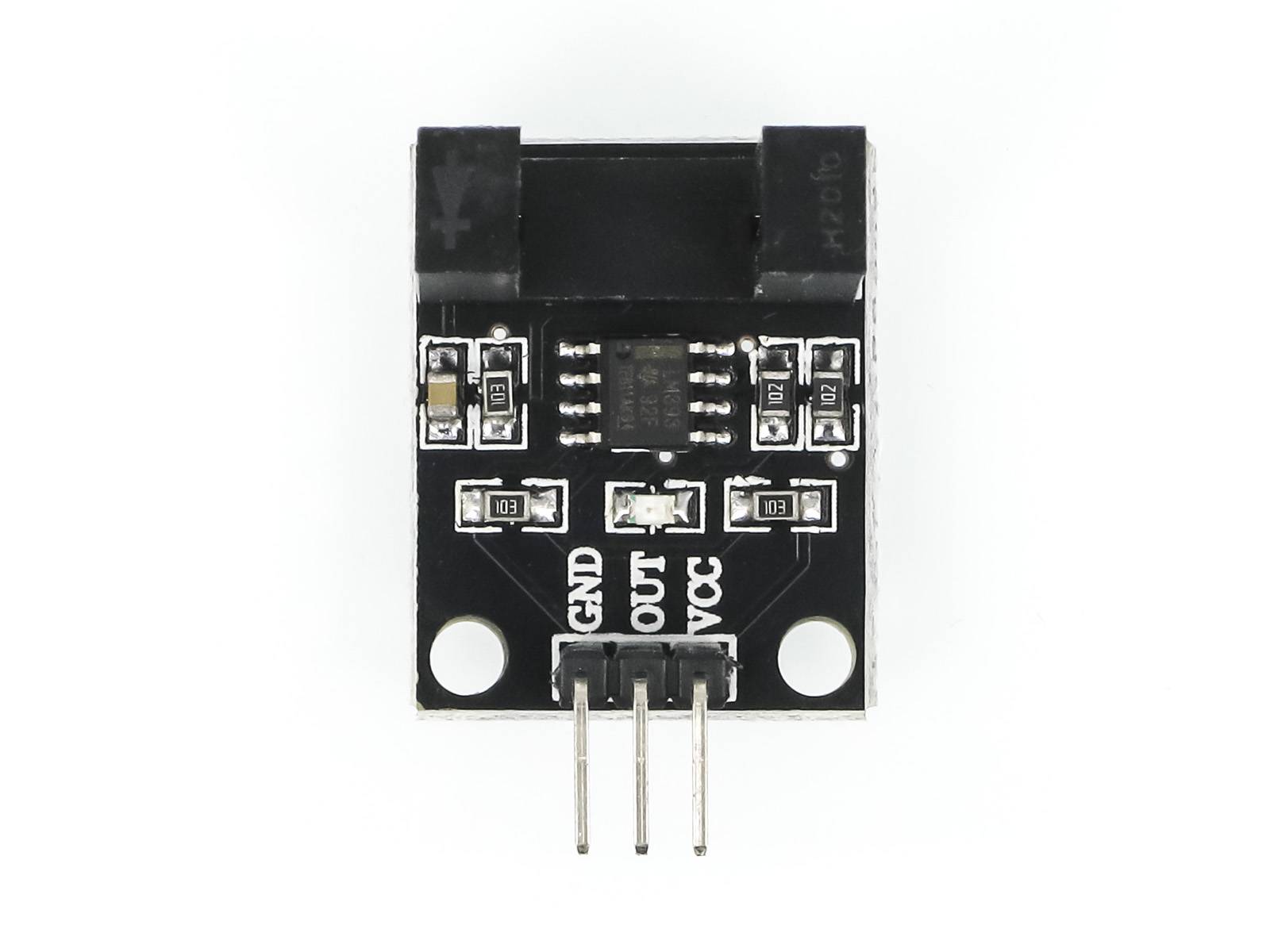

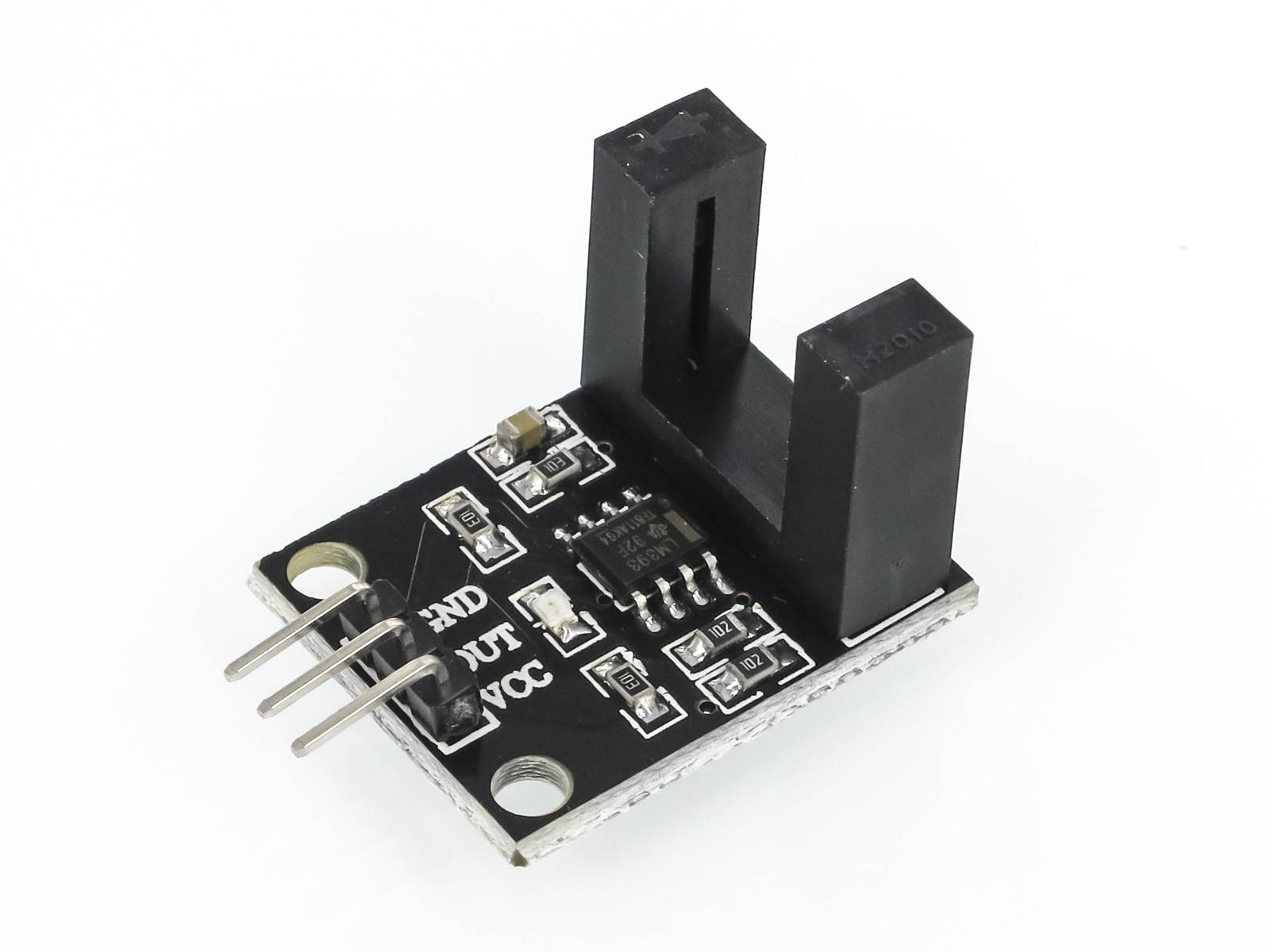

10mm Lichtschranke LM393 Photoelectric Counter Modul for Arduino Raspberry Pi
2,01 €
inkl. MwSt.
zzgl.
Lieferzeit:
2-3 Tage
auf Lager
Verkauf & Versand:
Eckstein Komponente
2,01 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Diese Lichtschranke lässt sich mit Arduino, Raspberry o.ä. Mikrocontroller auslesen. Weit verbreitet für Motordrehzahlerfassung, Impulszählung, Positionsbegrenzung usw.
- Verwendung von importierten Optokoppler-Sensoren des Schlitztyps
- Schlitzbreite 10mm.
- Bei der Ausgangsstatusanzeige ist die Leuchte für den hohen Ausgangspegel aus, die Leuchte für den niedrigen Ausgangspegel leuchtet.
- Mit Maskierung, Ausgang hoher Pegel; ohne Maskierung, Ausgang niedriger Pegel.
- Komparatorausgang, sauberes Signal, gute Wellenform, starke Antriebsleistung, über 15mA.
- Betriebsspannung 3,3V-5V
- Ausgangsform:Digitaler Schaltausgang (0 und 1)
- Mit Befestigungsbohrung, einfach zu installieren
- Kleine Platine PCB Größe: 2.3cmx2cm
- Verwendung eines LM393-Komparators mit hoher Spannung
Pinout:
- OUT: Signal
- GND: Masse
- VCC: Spannungsversorgung
Installationsanleitung:
- Der OUT Pin ist niedrigen Pegel, wenn sich kein Objekt zwischen der Lichtschranke und die rote LED leuchtet.
- Die OUT Pin ist hohen Pegel, wenn sich kein Objekt zwischen der Lichtschranke und die rote LED ausschaltet.
- Der OUT Port kann mit MCU direkt angeschlossen werden.
Anweisungen zur Verwendung des Moduls
- Wenn sich keine Maske im Modulsteckplatz befindet, ist die Empfängerröhre eingeschaltet und das Modul DO gibt einen niedrigen Pegel aus, wenn es maskiert ist, gibt das DO einen hohen Pegel aus.
- Das Modul DO kann an ein Relais angeschlossen werden, um einen Endschalter und andere Funktionen zu bilden, oder es kann an ein aktives Summermodul angeschlossen werden, um einen Alarm zu bilden.
Lieferungsumfang:
- 1x 10mm Lichtschranke Infrarot Zähler Sensor Modul
