Produktbeschreibung

Beschreibung

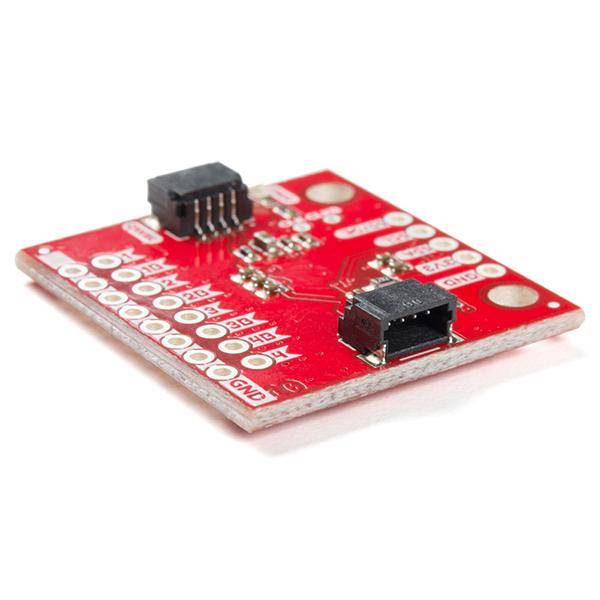

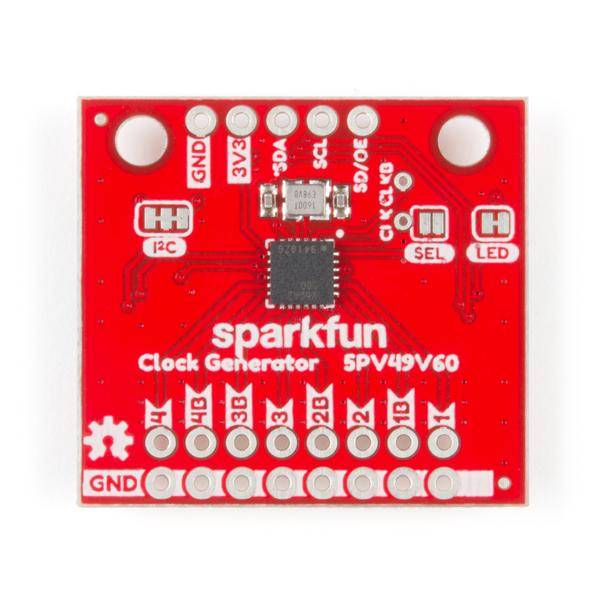

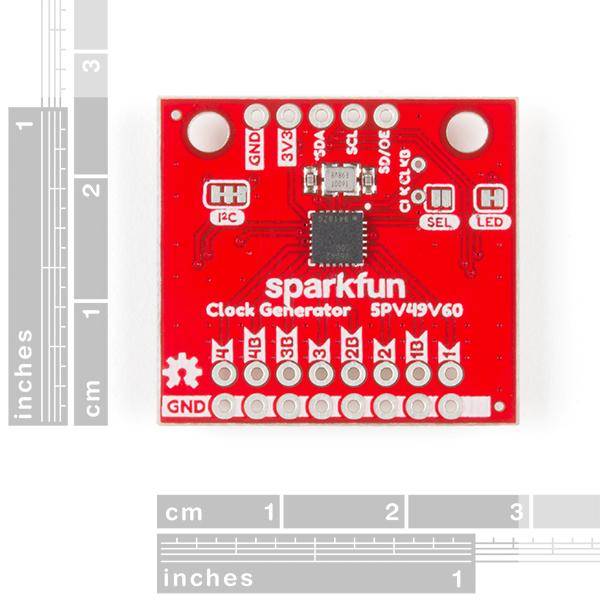

Das SparkFun Qwiic Clock Generator Breakout bietet eine breite Palette von anpassbaren Frequenzen in einer Vielzahl von verschiedenen Signaltypen unter Verwendung eines einzigen Referenztaktes. Vier Taktausgänge (Einzelausgang) können Frequenzen von 1MHz-200MHz erzeugen und acht Taktausgänge (Differenzausgang) können Frequenzen von 1MHz-350MHz erzeugen. Die vielen Eigenschaften der Frequenz können im Code über I2C mit der SparkFun Arduino Library manipuliert werden.

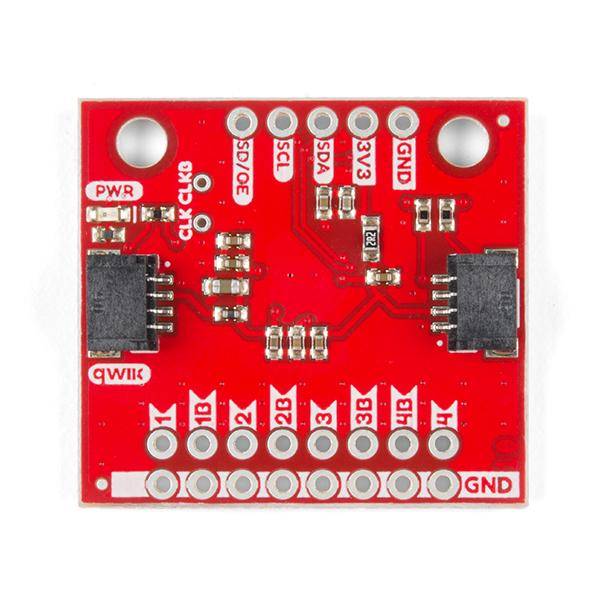

Auf der Platine sind zwei Qwiic-Anschlüsse bestückt, mit denen der Taktgenerator einfach konfiguriert werden kann, ohne dass man an die I2C-Leitungen löten muss. Für den Anschluss an die Taktausgänge ist jedoch Löten erforderlich. Zusätzlich stehen vier Bänke mit programmierbarem Speicher zur Verfügung, wenn das Gerät ohne Mikrocontroller im Projekt allein stehen soll.

Hinweis: Ein Oszilloskop wird dringend empfohlen, um zu überprüfen, ob das programmierte Taktsignal korrekt ist, da es die einzige Möglichkeit ist, die Ausgabe genau zu überprüfen.

Features:

I2C serielle programmierbare Schnittstelle (Qwiic-fähig)
- Arduino-Bibliothek zur Manipulation von Frequenzen über I2C
Zwei wählbare Adressen
- 0x6A (Standard) oder 0x68
4x Single-Ended-Taktausgänge können Frequenzen von 1MHz-200MHz in der folgenden Signalausgabe erzeugen:
- LVCMOS
8x differentielle Taktausgänge können Frequenzen von 1MHz-350MHz in den folgenden differentiellen Ausgängen erzeugen:
- LVDS
- LVPECL
- HCSL
Betriebstemperaturbereich
- -40°C bis +105°C
Betriebsspannungsbereich
- 1,8V, 2,5V, 3,3V
- Typisch 3,3V bei Verwendung des Qwiic-Kabels
4x One-Time Programmable (OTP) Bänke mit programmierbarem Speicher
Programmierbare Ausgangsfreigabe oder Power-Down-Modus
Redundante Takteingänge mit manueller Umschaltung
AEC-Q100 qualifiziert
