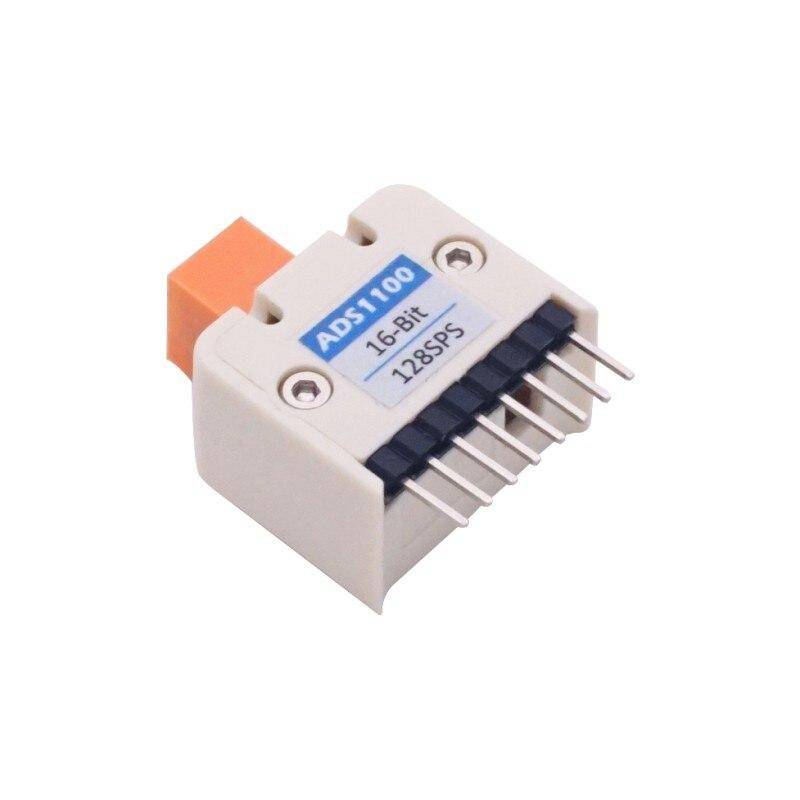

M5Stack M5StickC ADC Hat ADS1100

Überblick

M5Stack M5StickC ADC Hat ADS1100

Beschreibung

Beschreibung

ADC HAT ist ein weiterer Typ von C-HAT, der speziell für M5StickC-Controller entwickelt wurde. Wie die ADC-Einheit ist dies eine ADC-Wandler Komponente für StickC. Er ist mit einem ADC-Wandler Chip ADS1100 bestückt, bei dem es sich um einen vollständig differentiellen, selbst kalibrierenden 16-Bit-Delta-Sigma-A/D-Wandler handelt. Der ADS1100 ist extrem einfach zu entwerfen und zu konfigurieren und ermöglicht präzise Messungen mit einem Minimum an Aufwand.
Der ADS1100 besteht aus einem Delta-Sigma-A/D-Wandler kern mit einstellbarer Verstärkung, einem Taktgenerator und einer I2C-Schnittstelle.
ADS1100 selbst ist in der Lage, einen differentiellen Eingang von -5 ~ +5 V zu akzeptieren, aber wir haben den Eingang auf 0~12 V begrenzt, indem wir das periphere Schaltungsdesign dieses ICs hinzugefügt haben.

Produktmerkmale

• Eingabe: 0-12V


• Software-Entwicklungsplattform: Arduino, UIFlow(Blockweise, Python)


• ADS1100



  • 16-bits Auflösung


  • KONTINUIERLICHE SELBSTKALIBRIERUNG


  • EINZELZYKLUS-UMSETZUNG


  • PROGRAMMIERBARE VERSTÄRKERUNGSVERSTÄRKERUNG = 1, 2, 4, ODER 8


  • LOW NOISE: 4µVp-p


  • PROGRAMMIERBARE DATENRATE: 8SPS bis 128SPS


  • INNENSYSTEM-UHR


  • I2C-SCHNITTSTELLE: Adresse 0x48





Einschließen

• 1x ADC HAT


• 1x 2 Pin 3,96 Rastermaß Terminal

Anwendungen

• Analoge Signalerfassung

Spezifikation

• Nettogewicht: 6g


• Bruttogewicht: 14g


• Produktgröße: 24*25*13mm


• Packungsgröße: 40*42*30mm
