Seeed Studio Seeeduino XIAO - Arduino Microcontroller - SAMD21 Cortex M0+

Überblick

Seeed Studio,Seeeduino XIAO,Arduino,Microcontroller,xiao

Beschreibung

Beschreibung

Werfen Sie einen Blick auf Seeeduino XIAO. Was für eine kleine Größe und süßes Aussehen! Es ist das kleinste Mitglied der Seeeduino-Familie. Seeeduino XIAO trägt noch immer die leistungsstarke CPU-ARM® Cortex®-M0+(SAMD21G18), einen Arduino-Mikrocontroller mit geringem Stromverbrauch. Auf der anderen Seite hat dieses kleine Board eine gute Leistung bei der Verarbeitung, benötigt aber weniger Strom. Tatsächlich ist es in einer winzigen Größe entworfen und kann für tragbare Arduino-Geräte und kleine Projekte verwendet werden.

Schlüsselmerkmale

• Leistungsfähige CPU: ARM® Cortex®-M0+ 32bit 48MHz Mikrocontroller(SAMD21G18) mit 256KB Flash,32KB SRAM


• Flexible Kompatibilität: Kompatibel mit Arduino IDE


• Einfache Bedienung des Projekts: Brotscheibenfreundlich

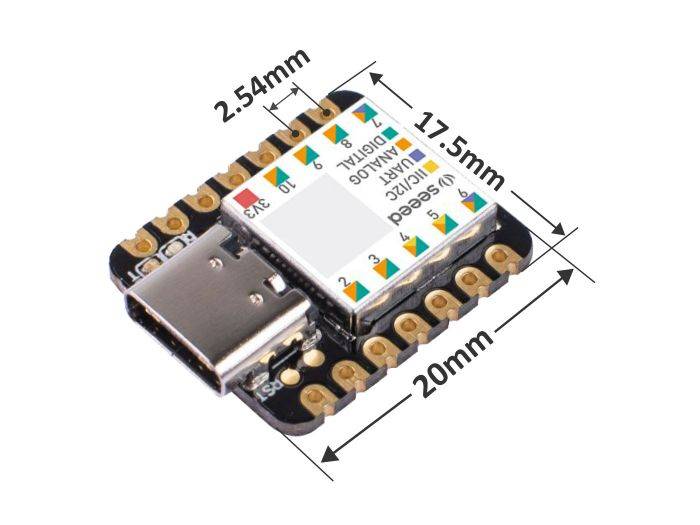

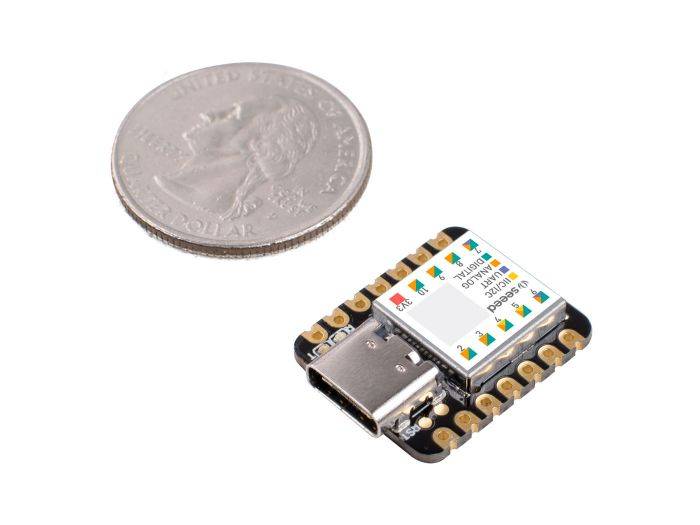

• Kleine Größe: So klein wie ein Daumen (20x17,5 mm) für tragbare Geräte und kleine Projekte.


• Mehrfache Entwicklungsschnittstellen: 11 digitale/analoge Pins, 10 PWM-Pins, 1 DAC-Ausgang, 1 SWD-Bonding-Pad-Schnittstelle, 1 I2C-Schnittstelle, 1 UART-Schnittstelle, 1 SPI-Schnittstelle.

Neben der starken CPU ist Seeeduino XIAO auch in vielen anderen Funktionen hervorragend. Er hat 14 GPIO-PINs, die für 11 analoge PINs, 11 digitale PINs, 1 I2C-Schnittstelle, 1 UART-Schnittstelle und 1 SPI-Schnittstelle verwendet werden können. Einige PINs haben verschiedene Funktionen, A1/D1 bis A10/D10 Pins haben PWM-Funktionen und Pin A0/D0 hat eine Funktion von DAC, was bedeutet, dass Sie echte analoge Signale und keine PWM-Signale erhalten können, wenn Sie es als analogen Pin definieren, deshalb können 14 GPIO-PINs mehr I/O-PINs und Schnittstellen realisieren. Darüber hinaus unterstützt Seeeduino XIAO die USB Type-C Schnittstelle, die Strom und Download-Code liefern kann. Auf der Rückseite des XIAOs befinden sich Power-Pads, die die Batterie unterstützen und dafür sorgen, dass es für tragbare Geräte realistisch wird. Abgesehen von der Power-LED haben wir eine Benutzer-LED an Bord, um Ihnen ein besseres Codierungserlebnis zu ermöglichen. Normalerweise wird ein Dev. Board, das so klein ist, den inneren Quarzoszillator des Chips zur Zeitfixierung verwenden, um die Uhr genauer zu machen. Seeeduino XIAO-Layouts bieten zusätzlich 32,768KHz, um die Uhr stabiler zu machen.

Seeeduino XIAO ist perfekt kompatibel mit der Arduino IDE, Sie können mit Hilfe der großen und umfassenden Arduino-Bibliothek problemlos einige kleine Projekte entwickeln. Besorgen Sie sich also eines und Sie werden es bald lieben!

Achtung

Alle E/A-Pins sind 3,3V, bitte nicht mehr als 3,3V eingeben, sonst kann die CPU beschädigt werden.

Das ist das Wikides Seeeduino XIAO, Sie können die Grundeinstellungen für den Betrieb des Boards einsehen.

Spezifikation

• CPU: ARM Cortex-M0+ CPU(SAMD21G18), die mit bis zu 48MHz läuft


• Speicherung: 256KB Flash,32KB SRAM


• I/O-PINs: 14 GPIO-PINs,11 analoge PINs, 11 digitale PINs, 1 DAC-Ausgang Pin


• Schnittstelle: 1 I2C-Schnittstelle,1 UART-Schnittstelle, 1 SPI-Schnittstelle


• Stromversorgung und Download-Schnittstelle: USB Typ-C-Schnittstelle


• LEDs: 1 Benutzer-LED, 1 Power-LED, zwei LEDs für das Herunterladen der seriellen Schnittstelle


• Reset-Taster: zwei Reset-Taster kurz mit Reset verbinden

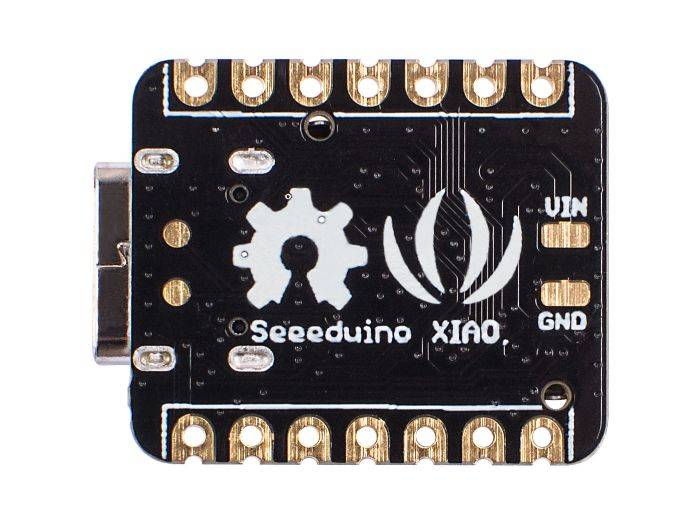

• Power Pads: Für die Batterie-Stromversorgung


• Software-Kompatibilität: Kompatibel mit Arduino IDE


• Projektionshaube zum Schutz der Schaltung


• Dimensionen: 20x17,5x3,5 mm

Typische Anwendung

• Tragbare Geräte


• Schnelles Prototyping (direkt auf der erweiterten Leiterplatte als Minimalsystem angebracht)


• Perfekt für alle Projekte brauchen mini arduino


• DIY-Tastatur


• USB-Entwicklung (USB-zu-Mehrkanal-TTL/USB-Host-Modus, usw.)


• Ein Szenario, bei dem Sie mehrere Scheinwerte lesen müssen Die DAC-Ausgabe

Teil-Liste

• 1 x Seeeduino XIAO - Arduino-Mikrocontroller - SAMD21 Kortex M0+


• 4 x Pastoren

Hinweis: Wir werden neue Add-ons bringen, um die Funktionalitäten auf der Grundlage der Bedürfnisse der Gemeinschaft zu erweitern, daher freuen wir uns auf alle Vorschläge, die Sie haben! Lassen Sie es uns im Forum wissen, wir werden sorgfältig zuhören und Maßnahmen ergreifen.
