Produktbeschreibung
Beschreibung
Übersicht

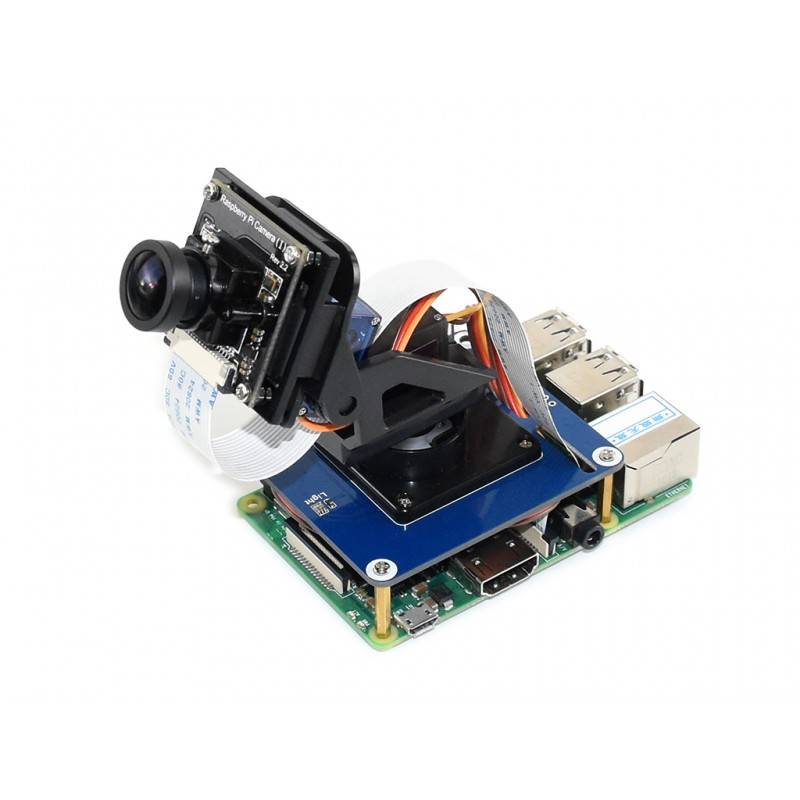

Dies ist ein 2-DOF Schwenk-Neige-Kit, das für Raspberry Pi entwickelt wurde. Mit dem Onboard-PWM-Chip PCA9685 und dem Umgebungslichtsensor TSL2581 ermöglicht es dem Pi, die Kamerabewegung zu steuern und die Lichtintensität über die I2C-Schnittstelle zu erfassen.
Spezifikation - Raspberry Pi Konnektivität, kompatibel mit Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
- I2C-Schnittstelle, nur 2 Pins werden für die Bewegungs- und Lichtintensitätserfassung benötigt

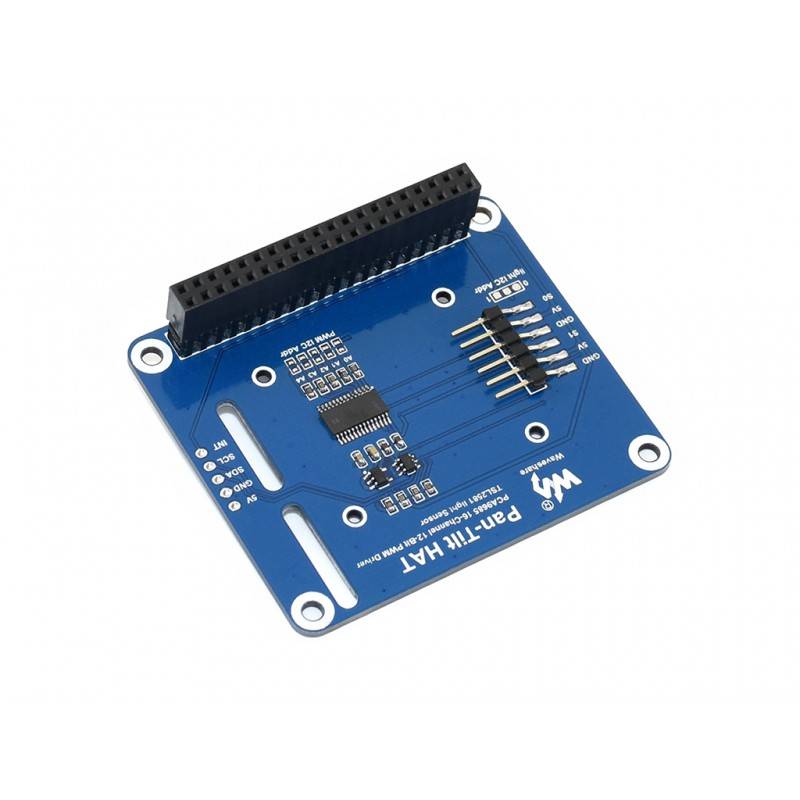

- Board PCA9685-Chip, stellt 12-Bit-PWM-Signal mit Auflösung für die Bewegungssteuerung zur Verfügung
- Onboard TSL2581FN Licht-Digital-Wandler, mit eingebettetem ADC, liefert einen Wert, der dem menschlichen Auge angenähert ist, um das Modul zu unterstützen
- Bordspannungspegel-Übersetzer, kompatibel mit 3,3V/5V Betriebsspannung
- Spezifische Acrylplatte zur Befestigung der Raspberry Pi-Kamera, erleichtert die Installation
- Kommt mit Entwicklungsressourcen und Handbuch (Demo-Code, Assembleranleitung)
Technische Daten - PWM-Treiber: PCA9685
- PWM-Auflösung: 12-Bit
- Umgebungslichtsensor: TSL2581FN
- Auflösung des Umgebungslichts: 16-Bit
- Kommunikationsschnittstelle: I2C
- Betriebsspannung: 3,3V/5V
- Abmessung: 56.6mm x 65mm
Lieferumfang
1x Pan-Tilt HAT

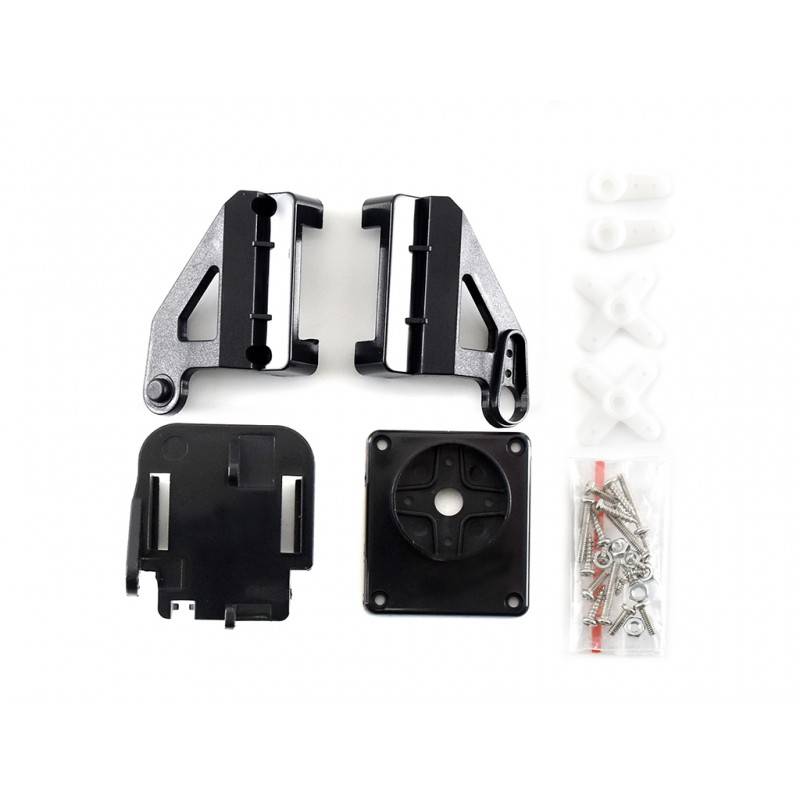

1x 2-DOF Schwenk-Neige-Kit
1x SG90 Servo
1x MG90S Servo
1x Acrylglasplatte
1x M2 Schraubenpaket
1x RPi Schraubenpaket (2 Stück)
Hinweis: Raspberry Pi und Kamera sind NICHT enthalten.
