Adafruit GPIO Expander Bonnet - 16 Additional I O over I2C

Überblick

Adafruit GPIO Expander Bonnet - 16 Additional I O over I2C

Beschreibung

Übersicht

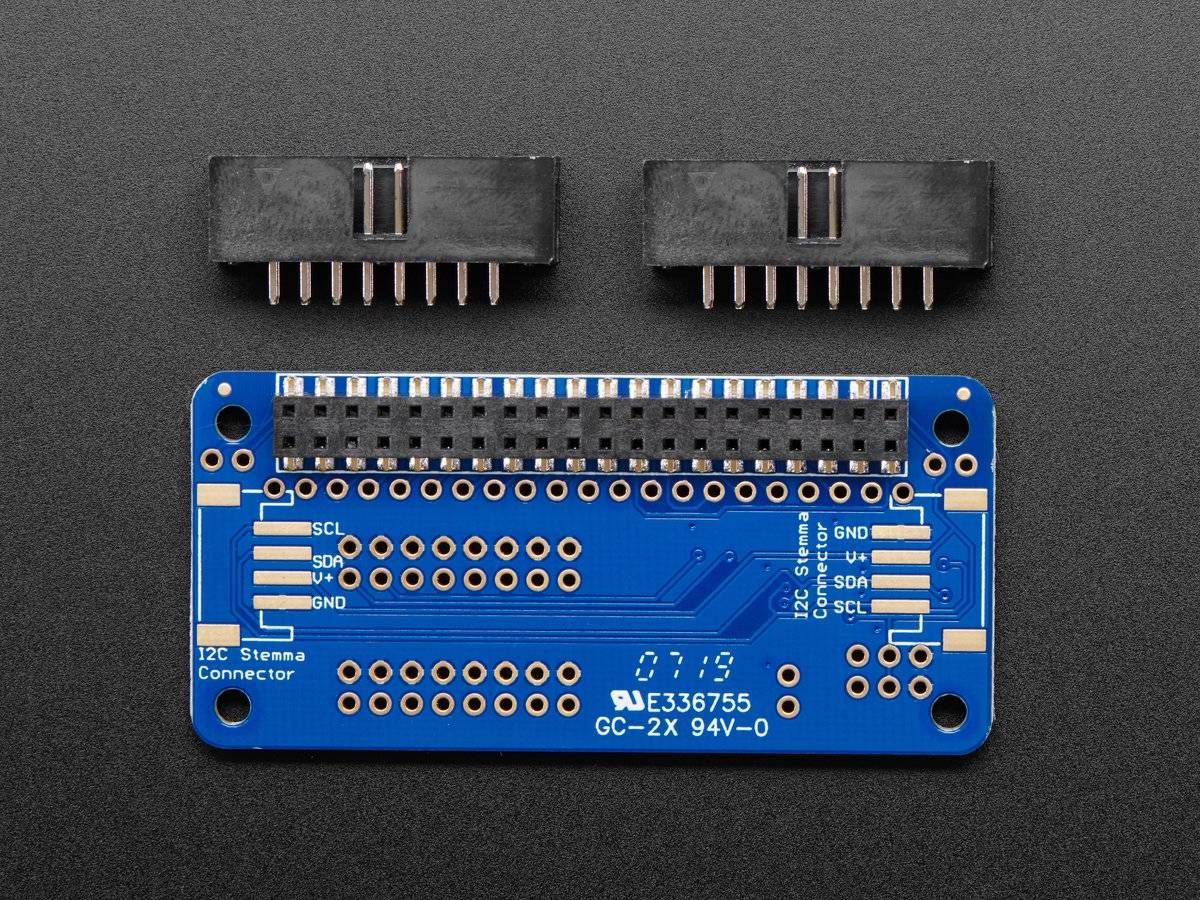

Der Raspberry Pi ist ein erstaunlicher Single-Board-Computer - und eines der besten Teile ist der GPIO-Stecker! 40 Pins digitaler Güte, die Sie drehen können, um LEDs, Sensoren, Knöpfe, Radios, Displays zu steuern - so gut wie jedes Gerät, das Sie sich vorstellen können. Diese Adafruit GPIO Expander Bonnet wird Ihnen noch mehr digitale Köstlichkeiten bieten - 16 weitere digitale Ein-/Ausgangspins stehen Ihnen für jeden Wunsch zur Verfügung. Die Ausgänge sind auf zwei 16-polige Stecker gruppiert, die einen passenden Masseanschluss haben. Sie können jeden Pin als digitalen Ausgang (high oder low) oder als Eingang einstellen, auf Wunsch mit einem internen Pull-Up!

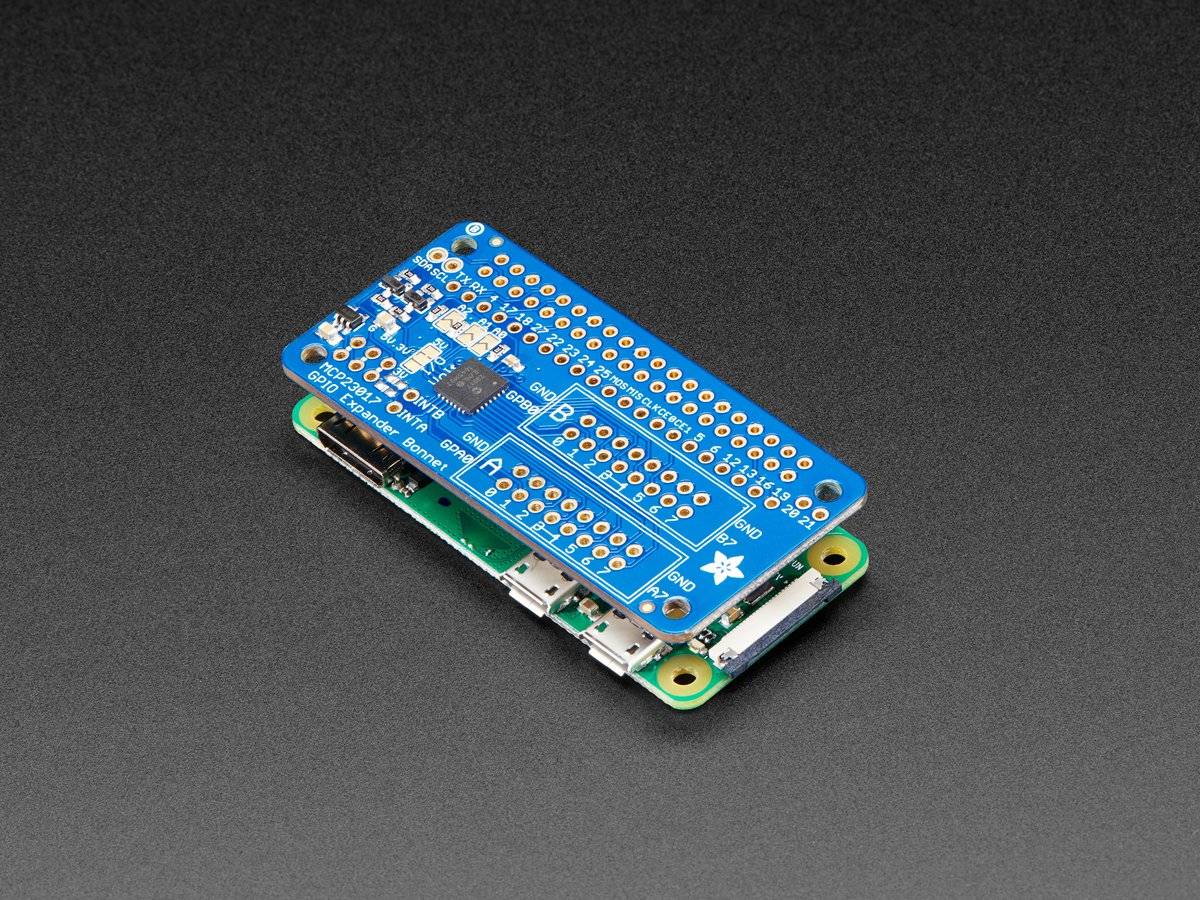

Simplizieren Sie einfach die Haube auf Ihren Pi, die Schaltung wird zur Steuerung an die SDA/SCL I2C Pins angeschlossen. Der MCP23017-Chip wandelt unsere Python-Befehle in Pin-Befehle um.

Bei Verwendung als Ausgang kann jeder Pin bis zu 20mA (stromklemmend) liefern - so können Sie LEDs direkt ansteuern. Das Datenblatt empfiehlt, die Gesamtstromaufnahme für den gesamten Chip unter 125mA zu halten. Wir haben den Expander-Chip standardmäßig auf 5V-Logik eingestellt (das I2C ist pegelverschoben, also 3V-Logik). Wir haben das gemacht, damit Sie weiße, blaue oder grüne LEDs ansteuern können, die manchmal nicht allzu glücklich mit der 3,3V-Logik sind. Oder Sie können einen Jumper ausschneiden/löten, um ihn auf 3,3V-Logik umzustellen.

Bei der Verwendung als Eingang können Sie einen Pull-Up-Widerstand einrichten, so dass Taster und Schalter keine zusätzlichen Widerstände benötigen - einfach den Pin auf der einen Seite verdrahten und auf der anderen Seite erden! Es gibt Interrupt-Fähigkeiten auf dem Chip, und zwei IRQ-Pins (INTA und INTB), an die man einen Draht anlöten kann, wenn man eine schnelle Möglichkeit haben möchte, zu erkennen, ob sich einer der GPIOs geändert hat.

Durch Löten der Adressauswahl-Jumper können Sie die Adresse von 0x20 bis 0x27 ändern. Also, wenn Sie wollten, könnten Sie bis zu 8 Motorhauben für insgesamt 128 GPIO.

Technische Daten

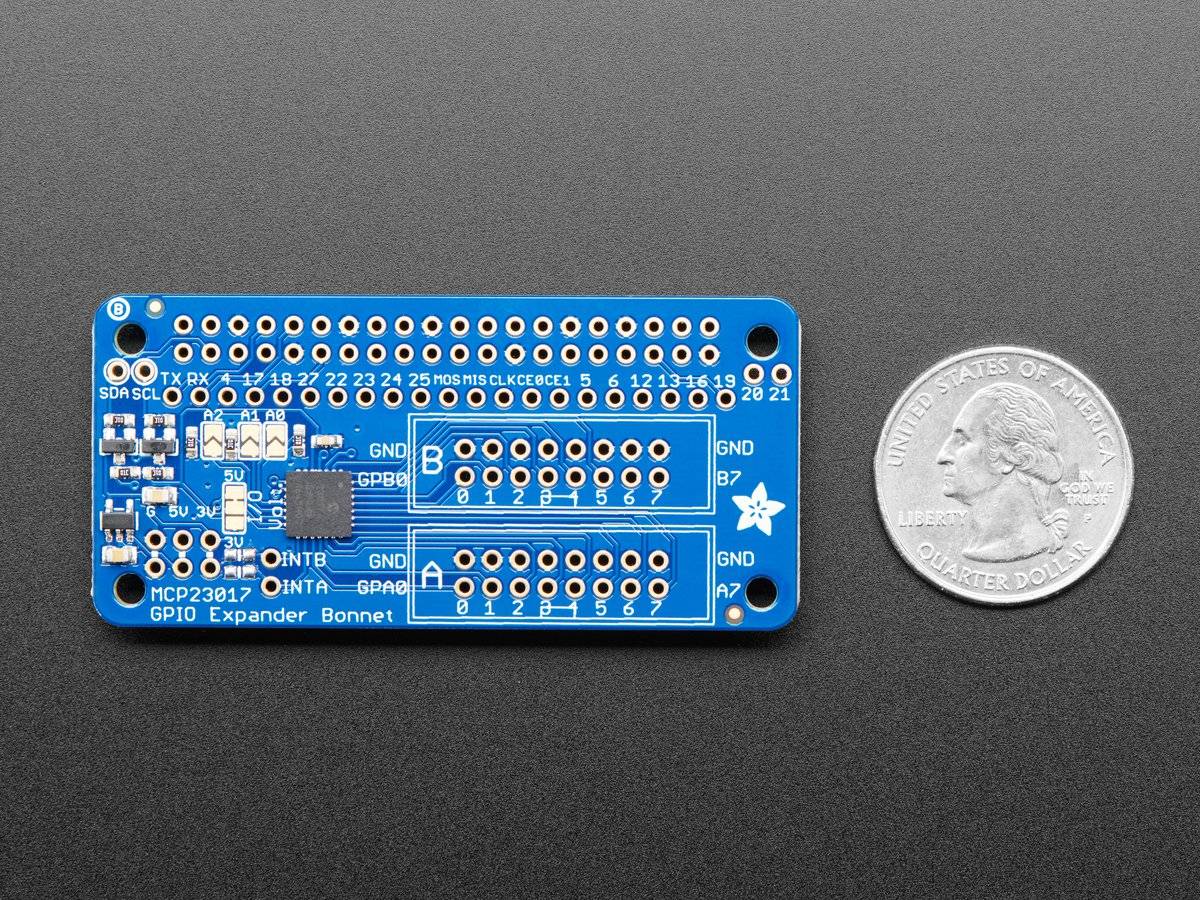

• Produktabmessungen: 65,0mm x 30,6mm x 5,6mm / 2,6" x 1,2" x 0,2"

• Produkt Gewicht: 10,4g / 0,4oz


Lieferumfang

1x Adafruit GPIO Expander Bonnet - 16 zusätzliche I/O über I2C
