Adafruit Wide-Range Triple-axis Magnetometer - MLX90393

Überblick

Adafruit Wide-Range Triple-axis Magnetometer - MLX90393

Beschreibung

Übersicht

Messen Sie die unsichtbaren Magnetfelder, die uns umgeben, mit diesem Weitbereichs-Magnetometer. Der MLX90393 ist ein Weitbereichsmagnetfeldsensor, der 16 Bit in Bereichen von ±5mT bis ±50mT in allen 3 Achsen messen kann.

Im Vergleich zu den meisten Magenetometern ergibt sich eine große Reichweite, wodurch es sich hervorragend für die Erkennung von Magneten und magnetischer Orientierung eignet, und nicht für das Erdmagnetfeld. (Magnete haben ein viel stärkeres Feld, das die meisten Magnetometer, die normalerweise zur Orientierung in Bezug auf den Nordpol verwendet werden, überwältigt)

Um die Bedienung zu vereinfachen, haben wir diesen winzig kleinen Sensor auf einem Breakout-Board mit einer 3,3V Stromversorgung und einem Pegelschieber untergebracht. Dies macht es einfach, mit jedem 3 oder 5V Mikrocontroller zu verwenden. Mit unserem Arduino und CircuitPython Code sind Sie im Handumdrehen startklar, mit I2C-Kommunikation zum Sensor. Sie werden diese Gauss in wenigen Minuten vorlesen! Mit den Adressauswahl-Pins können Sie bis zu 4 Sensoren an einem I2C-Bus betreiben.

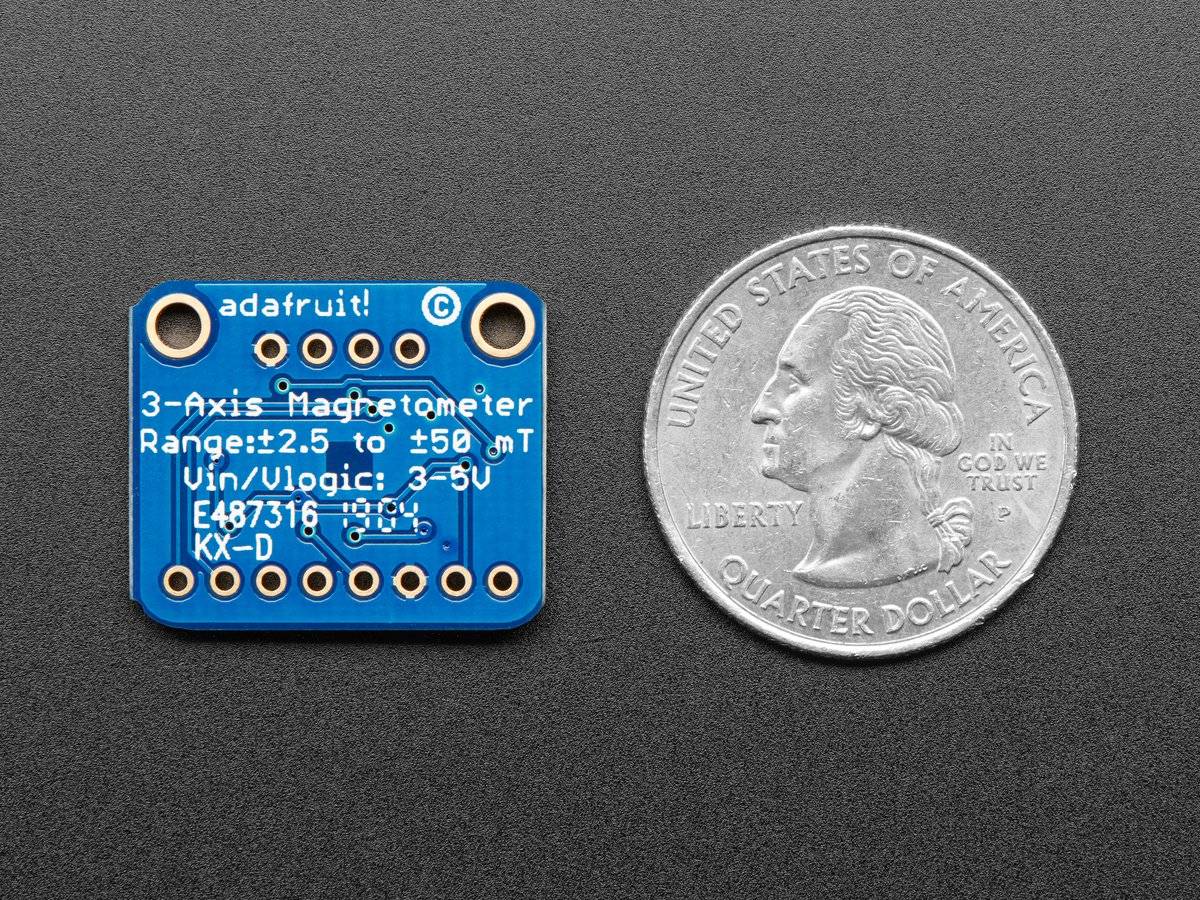

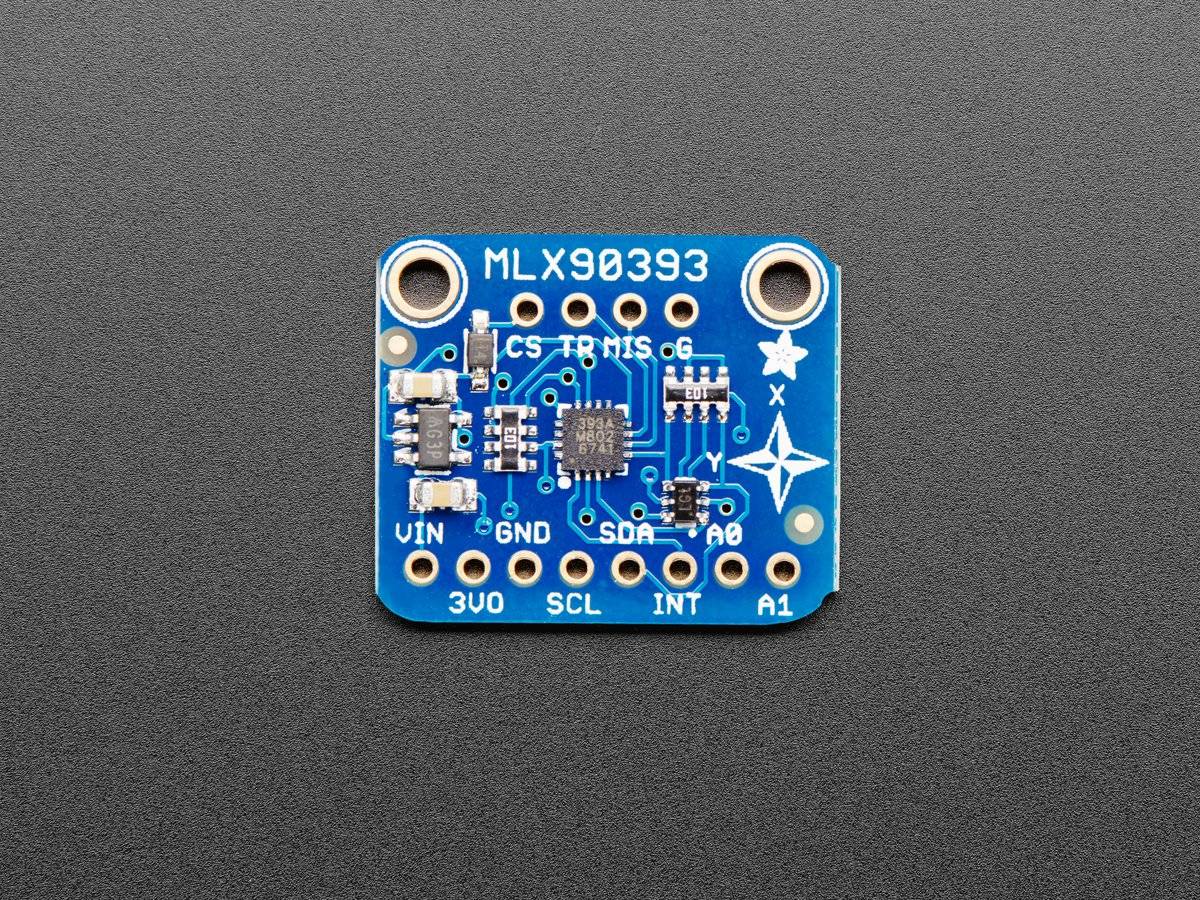

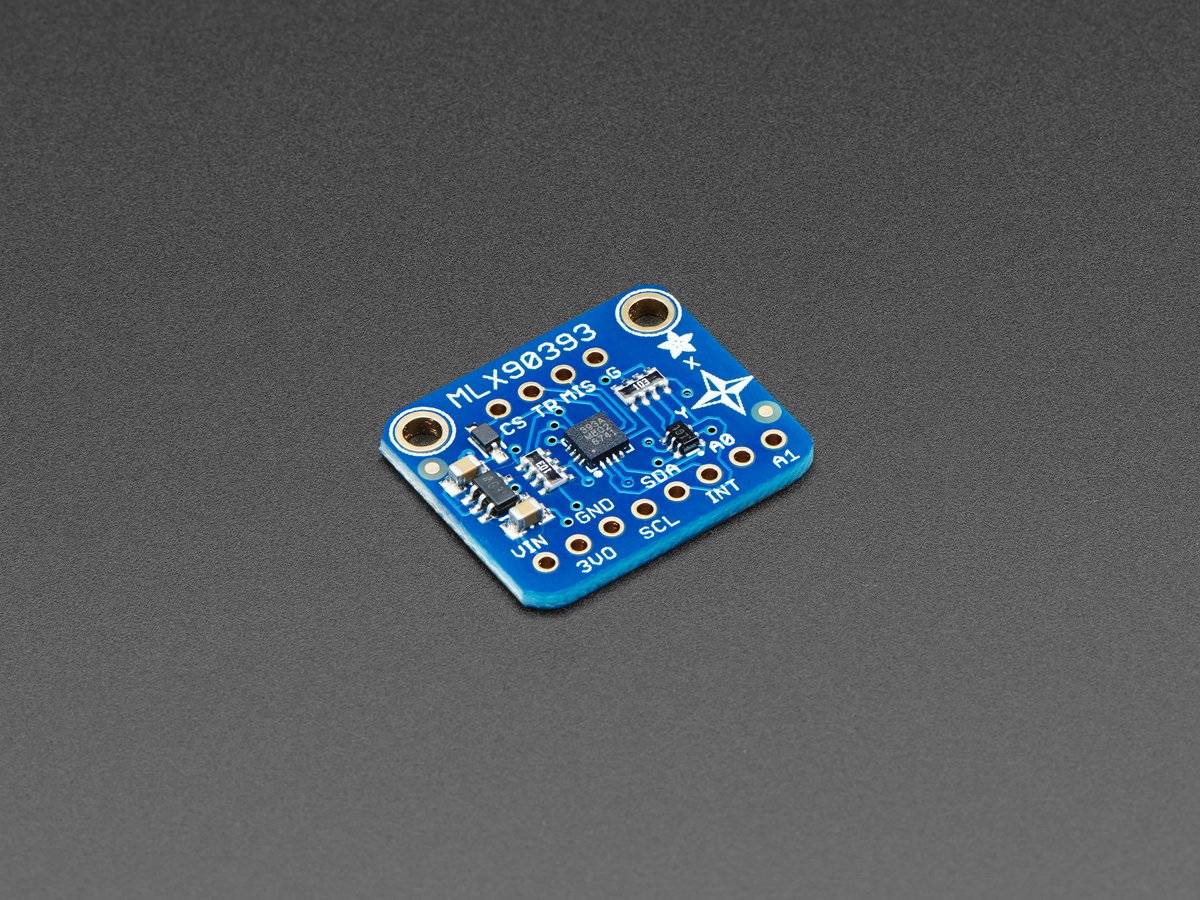

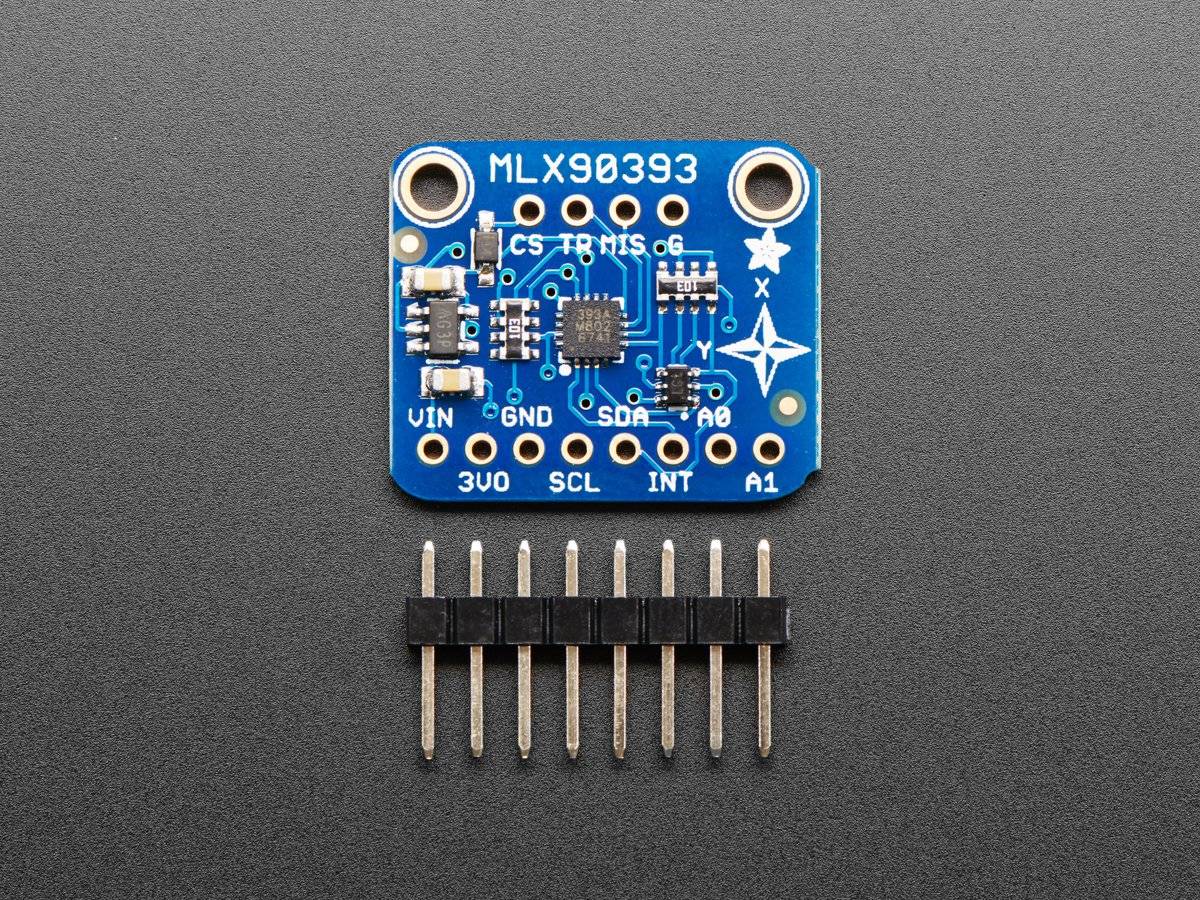

Kommt als komplett bestückte und getestete Breakout-Platine mit einem kleinen Stück Header zur Verwendung mit einem Breadboard.

• 16-Bit-Ausgang bei allen drei (XYZ) Magnetfeldsensoren


• Ein ungewöhnlich großer Dynamikbereich von 5-50 mT (1 mT oder Millitesla = 10 G oder Gauß).
  Im Vergleich dazu sättigt das LSM303DLHC bei +/-8,1 G (0,81 mT) bei maximaler Bereichseinstellung.


• Bis zu ~500 Hz Abtastrate (Basierend auf OSR=0, DIG_FILT=2, HALLCONF=0xC für 1,84ms Wandlungszeit. Siehe 15.1.5 HALLCONF [3:0] im Datenblatt für Details.)


• Benutzereinstellbare I2C Adresse, um mehrere Sensoren in Ihrem Projekt zu erlauben (zwei I2C ADDR Pins für vier mögliche I2C Adressen).

• Produktabmessungen: 23,0mm x 19,2mm x 2,8mm / 0,9" x 0,8" x 0,1"


• Produktgewicht: 1,5g / 0,1oz

1x Adafruit Weitbereichs-Drei-Achsen-Magnetometer - MLX90393
