Beschreibung

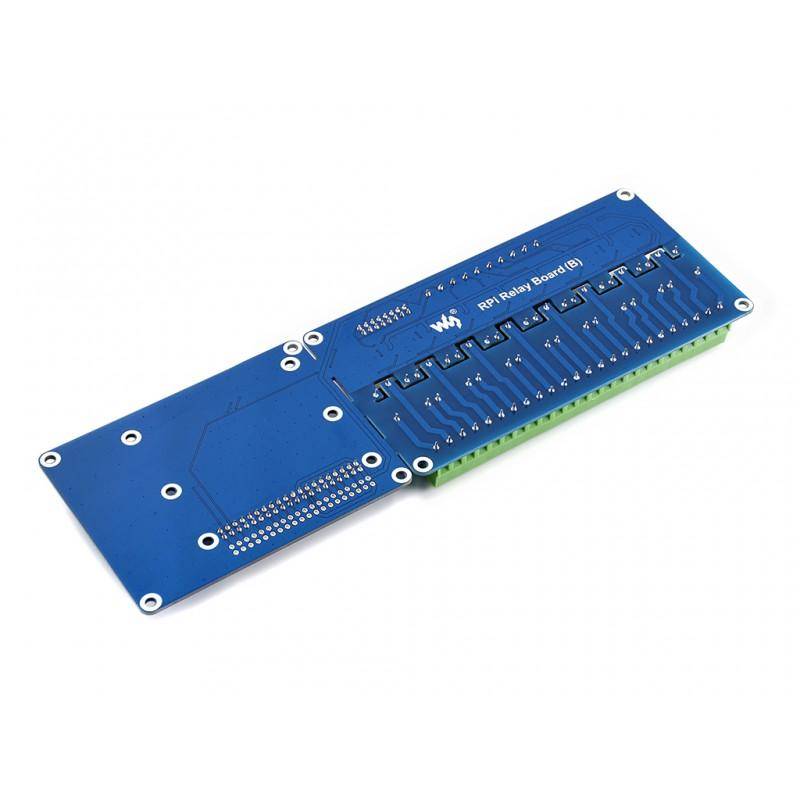

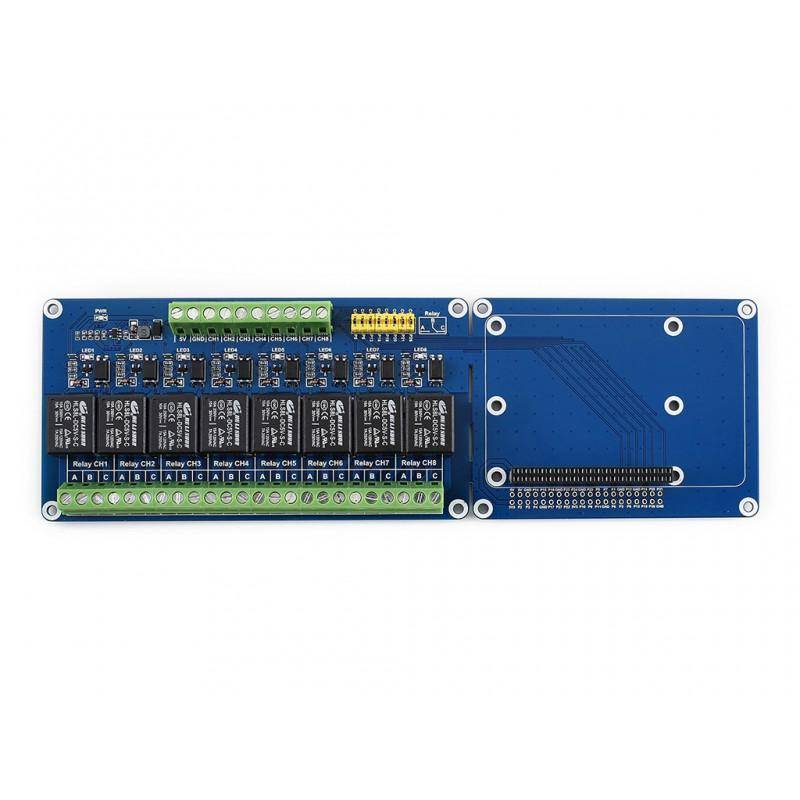

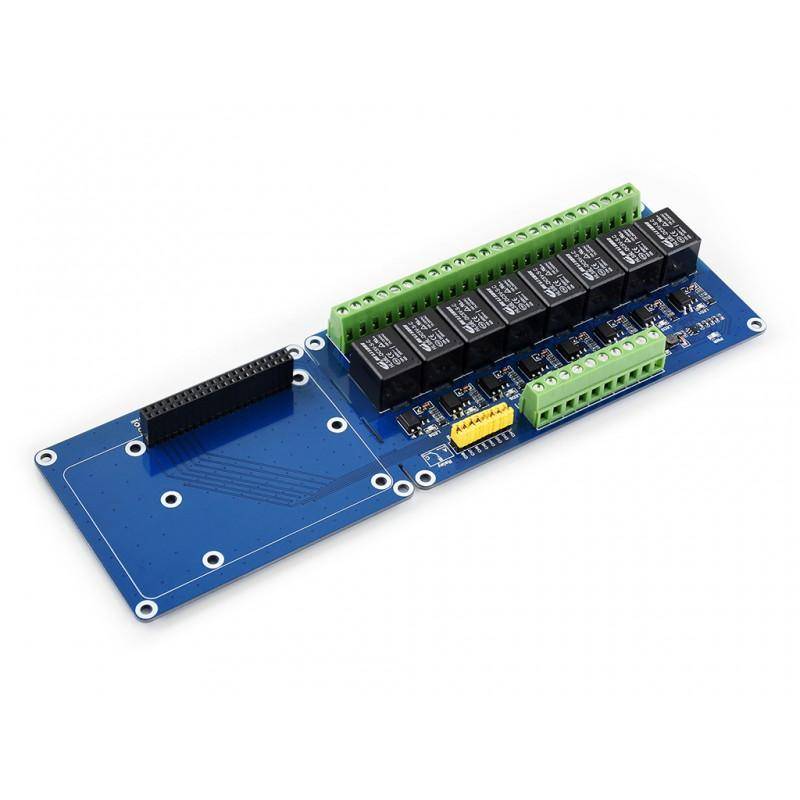

Waveshare 8 Kanal Hutschienen Relaismodul für Raspberry Pi
Das RPi Relay Board (B) ist ein Erweiterungsmodul mit acht Relaiskanälen zur Ansteuerung von Hochspannungsgeräten über einen Raspberry Pi. Es ermöglicht das Schalten von Lasten bis zu 5A bei 250V AC oder 30V DC. Die integrierte Optokoppler-Isolation schützt die Steuerelektronik vor Störungen durch die Hochspannungskomponenten. Das Modul verfügt über eine Hutschienen-kompatible Gehäusebasis, Status-LEDs für jeden Kanal sowie eine flexible Steuerung über auswählbare GPIO-Pins. Zusätzlich steht eine reservierte Schnittstelle zur Anbindung an speicherprogrammierbare Steuerungen (SPS) zur Verfügung.
Das Modul ist für Steuerungsaufgaben im Bereich Hausautomation, industrielle Anwendungen sowie DIY-Projekte geeignet. Es erlaubt das Ein- und Ausschalten elektrischer Verbraucher über Skripte, Webschnittstellen oder Zeitsteuerungen. Unterstützt werden verschiedene Programmierumgebungen, darunter Python und WiringPi.
Das Relaismodul kann dazu verwendet werden, elektrische Geräte wie Lampen, Motoren oder Heizungen über den Raspberry Pi zu schalten. Die acht integrierten Relais bieten die Möglichkeit, mehrere Verbraucher unabhängig voneinander anzusteuern. Die galvanische Trennung über Optokoppler erhöht die Betriebssicherheit bei gleichzeitiger Signalübertragung. Über die Jumper lässt sich die Steuerung an individuelle Pinbelegungen anpassen. Die Installation auf einer DIN-Hutschiene erleichtert den Einbau in Schaltschränke. Beispiele und Ressourcen zur Programmierung sind ebenfalls enthalten.
Merkmale im Überblick
- 8 Relaiskanäle mit Statusanzeige über LEDs
- Galvanische Trennung mittels Optokoppler
- Lastschaltung bis 5A bei 250V AC oder 30V DC

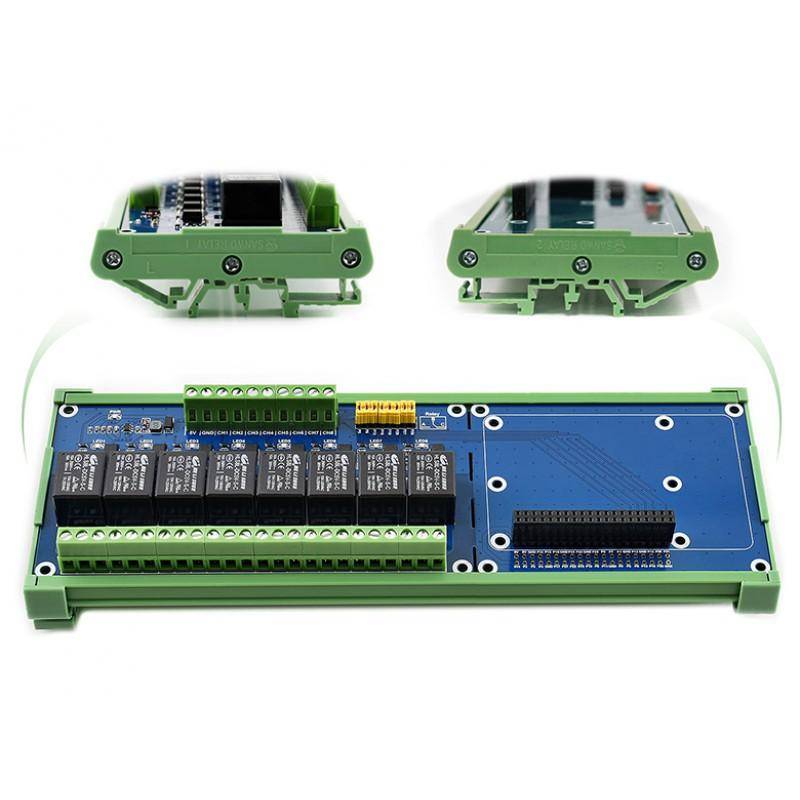

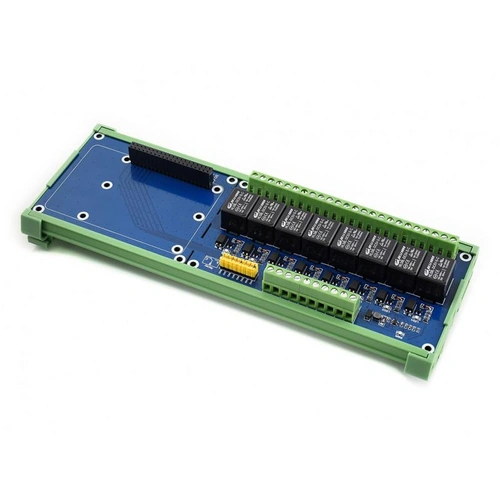

- Standard-Hutschienen-Gehäuse
- Flexible Steuerung über auswählbare GPIO-Pins
- Reservierte Schnittstelle für SPS-Kontroller
- Unterstützt Skript- und zeitgesteuerte Steuerungen
- Raspberry Pi A+
- Raspberry Pi B+
- Raspberry Pi 2B
- Raspberry Pi 3B
- Raspberry Pi 3B+
- Versorgungsspannung: 5V
- Steuersignal: 3.3V / 5V
- Relaiskanäle: 8
- Kontaktform: SPDT-NO, NC
- Ruhestrom: 6 mA pro Kanal
- Anschluss: Schraubklemme
- Abmessungen: 232 × 72 mm
- Montagebohrung: 3.0 mm
- Beispielprogramme verfügbar für WiringPi, bcm2835, Python, Python-Bottle (Websteuerung) und Crontab
- 1x Relaisboard
- 1x Hutschienen-Gehäuseunterteil
- 1x Schraubensatz
- Waveshare Dokumentation
