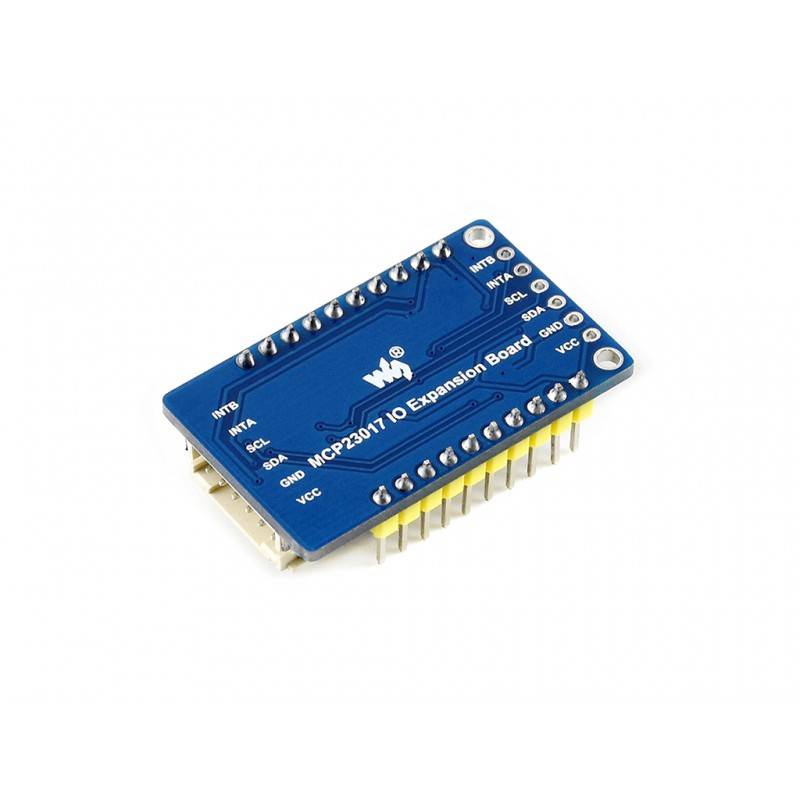

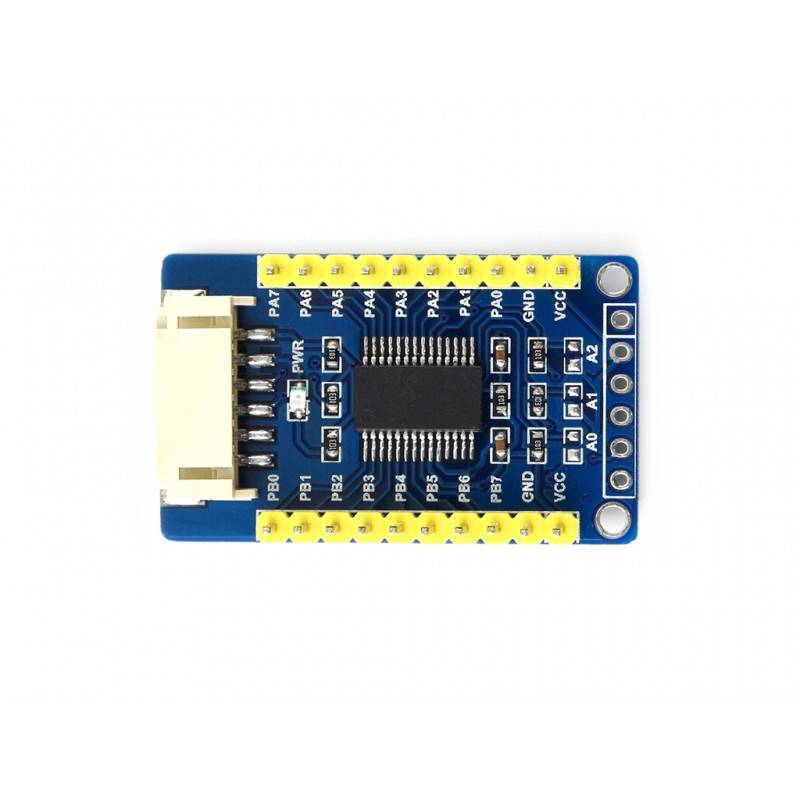

WaveShare,MCP23017 IO Expansion Board
WaveShare MCP23017 IO Expansion Board, Expands 16 I/O Pins, kompatibel mit 3,3V / 5V 15391
8,61 €
inkl. MwSt.
zzgl.
Lieferzeit:
1-2 Tage
auf Lager
Verkauf & Versand:
BerryBase
8,61 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Das MCP23017 IO Expansion Board erweitert 2 Signalpins als 16 I/O-Pins basierend auf dem I2C-Bus, es können bis zu 8 MCP23017 IO Expansion Board gleichzeitig verwendet werden, wodurch bis zu 128 I/O-Pins zur Verfügung stehen, es ist mit beiden 3 kompatibel.3V und 5V Pegel.
Spezifikation:
- I2C gesteuert, erweitert 2 Signalpins als 16 I/O Pins
- I2C Adresse konfigurierbar durch Kurzschließen der A0/A1/A2 Jumper
- Bietet zwei Anschlussmöglichkeiten: Pp.0 Anschluss und/oder Lötpads, ermöglicht das Stapeln mehrerer I2C-Module
- Bordspannungsumsetzer, kompatibel mit 3.3V/5V Pegel
- Kommen mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / micro:bit / Arduino / STM32)
Technische Daten:
- Betriebsspannung: 5V/3.3V
- Schnittstelle: I2C
- Interrupt Pins: INTA, INTB
- Erweiterungs-E/As: 16

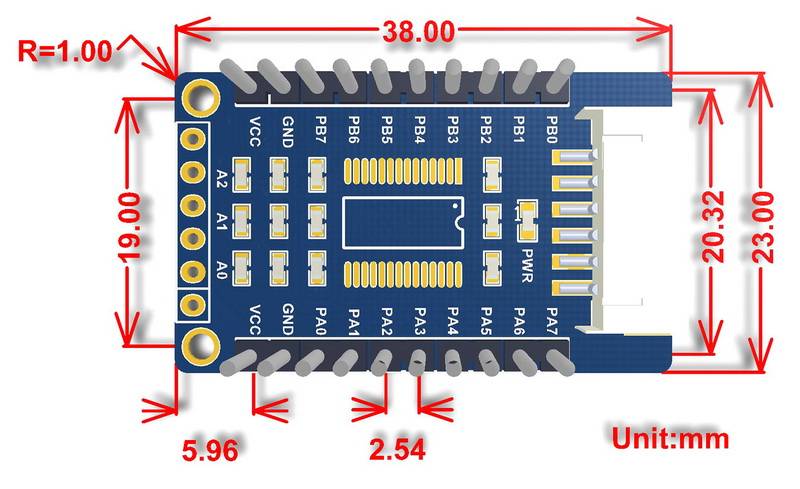

- Abmessung: 38mm × 23mm
- Baugröße: 2,0mm
Interface Definition
- VCC: Power supply, 3.3V/5V
- GND: Ground
- SDA: I2C data line
- SCL: I2C clock line
- INTA: PA group interrupt output
- INTB: PB group interrupt output

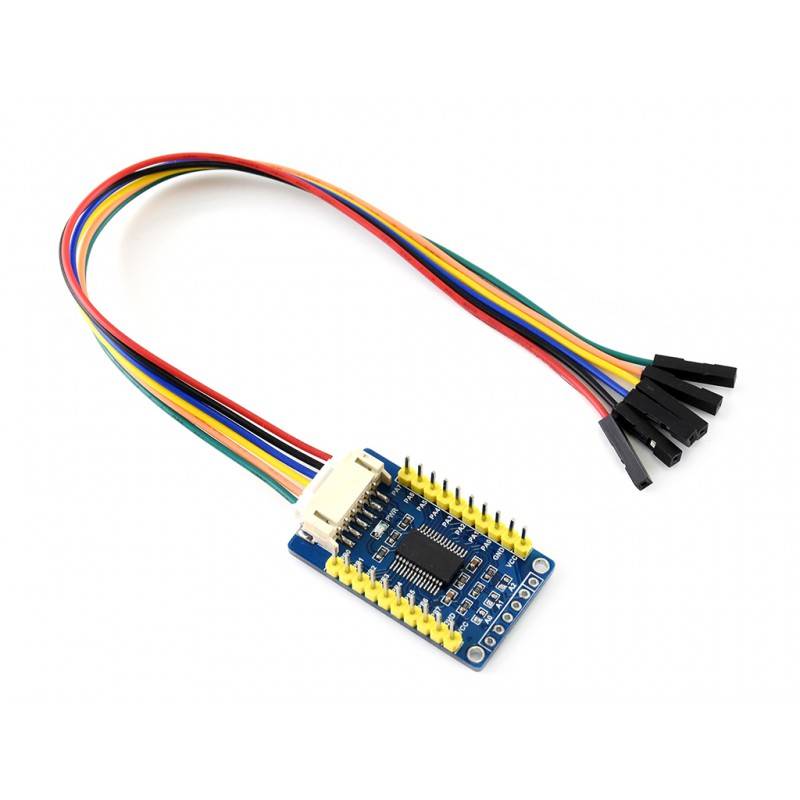

Package List:
- 1x MCP23017 IO Expansion Board
- 1x PH2.0 20cm 6Pin
