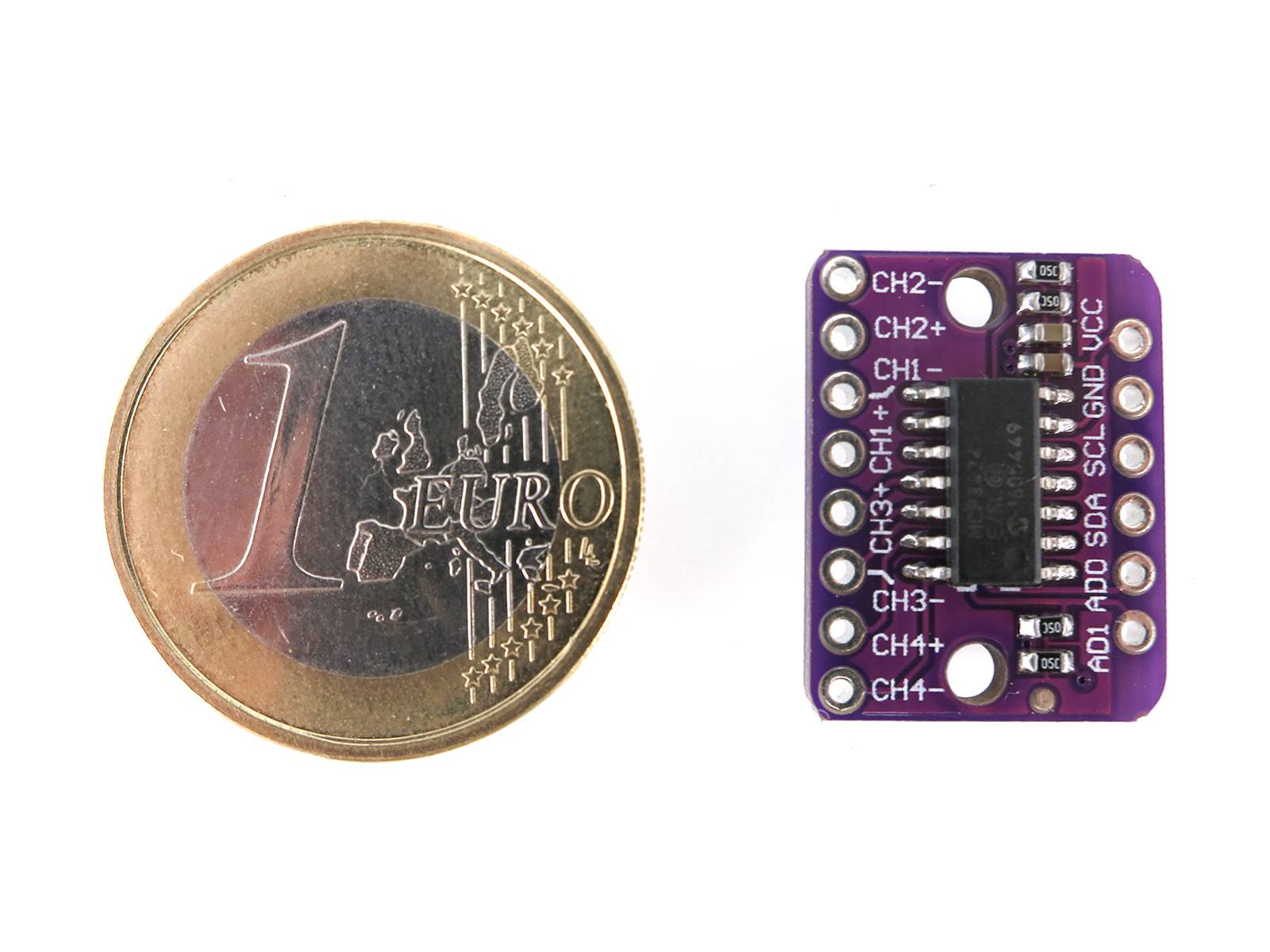

GY-MCP3424 18-Bit ADC Multi-Channel Analog-to-Digital Converter

Überblick

GY-MCP3424 18-Bit ADC Multi-Channel Analog-to-Digital Converter

Beschreibung

Übersicht

Das modul integriert MCP3432 A/D-wandler chip. das modul können analogeingang funktion für Raspberry Pi und bieten hohe genauigkeit analogeingang für Arduino.

MCP3424 ist einer der geräuscharm und hohe genauigkeit 18-Bit delta-sigma analog-zu-digital-wandler (ΔΣ A/D) converter familie mitglieder der MCP342X serie.

Charakteristische:

selbstkalibrierung internen offset und gewinn pro jeder konvertierung.

benutzer können wählen sie die PGA gain vor dem analog-zu-digital-wandler conversion nimmt ort. dies ermöglicht das gerät zu konvertieren eine sehr schwach eingangssignal mit hoher auflösung.

Das gerät haben zwei konvertierungs modi:

(a) One-Shot modus: das gerät führt eine einzigen umwandlung und tritt einem niedrigen strom standby-modus automatisch bis es erhält eine andere umwandlung befehl.

(b) dauerbetrieb: die umwandlung erfolgt kontinuierlich zur eingestellten umwandlung geschwindigkeit.

Technische Daten

• Betriebsspannung: 2,7-5,5 V
• Standy Strom: 300nA (5 V)
• Betriebstemperatur:-40 ° C ~ + 125 ° C
• On-Board Spannungs Referenz: 2,048 V ± 0.05%, Drift 15 PPM/° C
• On-Board Programmierbarer Verstärkung Verstärker (PGA): x1, x2, x4, x8
• Differential Eingang Vollen Skalenbereich:-2,048 V/PGA ~ 2,048 V/PGA (zb PGA = 4, ist-0,512 ~ 0,512 V)
• programmierbare Auflösung: 12, 14, 16, 18 bits
• programmierbare Datenrate: 240, 60, 15, 3,75 SPS
• Gain Fehler: 0.05% (PGA = 1, 18 bits)
• Offset Fehler: 15uV (PGA = 1, 18 bits)

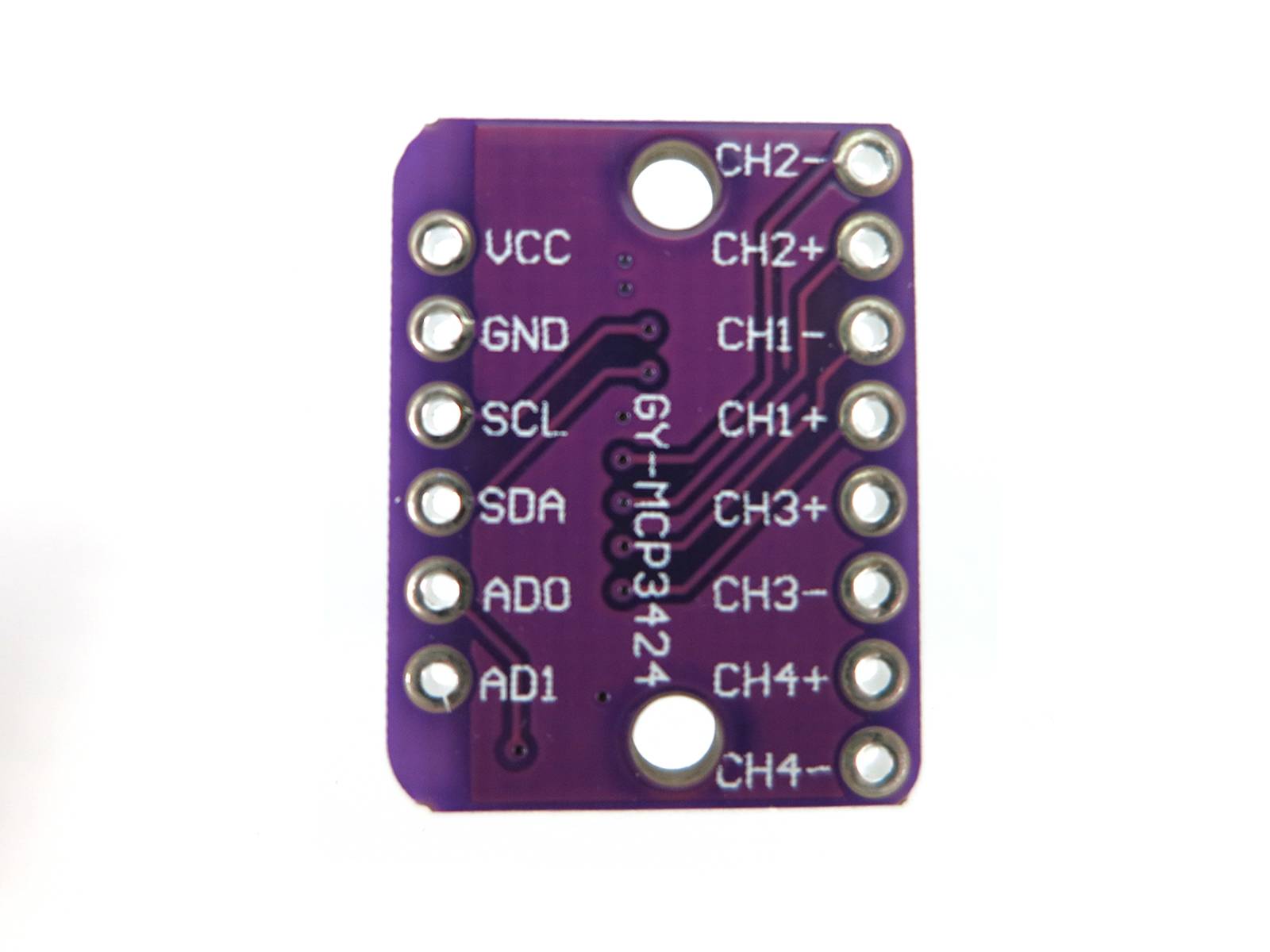

• Eingangsschnittstelle: 4 differential kanäle, PIN header von 2,54mm abstand
• ausgang Schnittstelle: I2C, PIN header von 2,54mm abstand

Lieferumfang

• 1x GY-MCP3424 18-Bit ADC Multi-Channel Analog-to-Digital Converter
• 1x Strip of header pins
