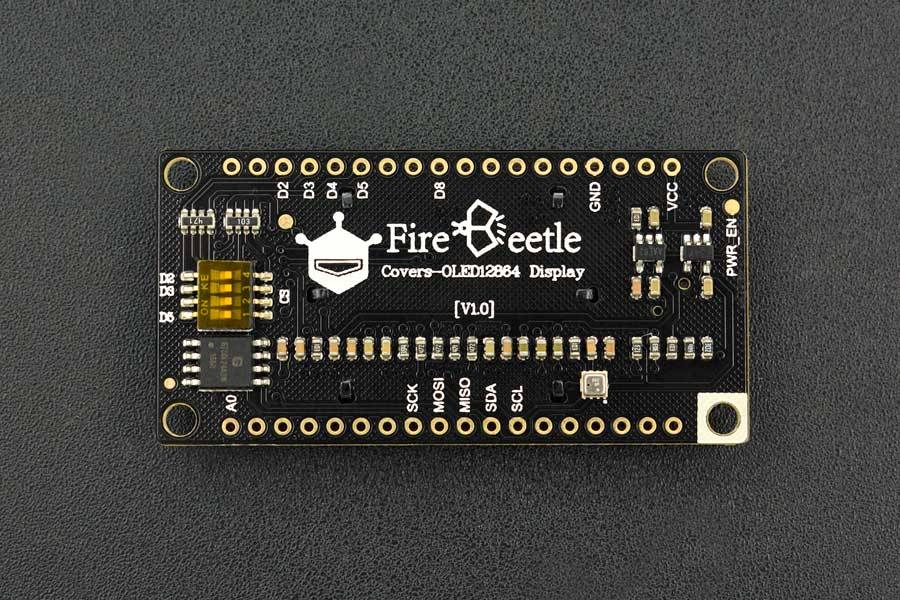

DFRobot Firebeetle Covers-OLED12864 Display

Überblick

DFRobot Firebeetle Covers-OLED12864 Display

Beschreibung

Übersicht

DFRobot FireBeetle-Serie ist ein Low-Power-Entwicklungsboard, das für die IoT-Projekte entwickelt wurde. Dieses FireBeetle-Anzeigemodul ist mit einem OLED mit 128x64-Auflösung und einer neuen Version des SSD1360-Treiber-ICs ausgestattet, verwendet eine I2C-Schnittstelle, unterstützt die Arduino-Bibliothek und das microPython-Codierprogramm und ist vollständig kompatibel mit dem Gravity I2C OLED-2864-Bildschirm.

DFRobot FireBeetle ist eine Entwicklungsplatine mit geringem Stromverbrauch, die für IoT-Projekte entwickelt wurde.

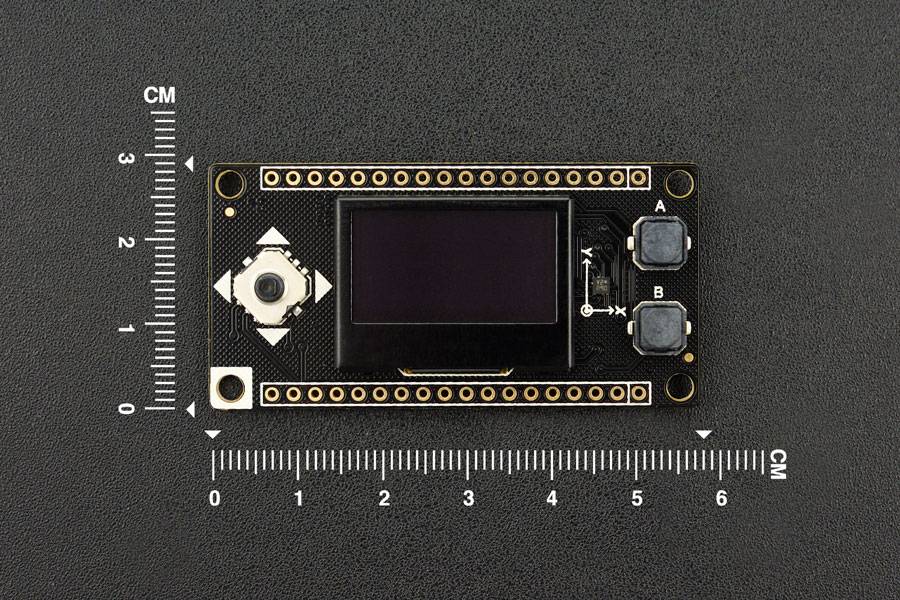

OLED-Bildschirm hat einen Schutzrahmen zum Schutz des Bildschirms, der verhindert, dass der Finger am Rand des Glases verkratzt wird. Das Anzeigemodul OLED 12864 integriert auch den mehrsprachigen Schriftbibliothek-Chip GT30L24A3W und den Dreiachsen-Beschleunigungsmesser BMA220. Darüber hinaus verfügt das FireBeetle Covers-OLED12864-Display über eine analoge Richtungstaste und zwei unabhängige digitale Tasten A und B.

SPEZIFIKATION

• Spannungsbereich: 3,7V-5,5V


• 2 Benutzer-Schaltflächen: Verwendung des digitalen Anschlusses D4, D8 Erkennungsmodus

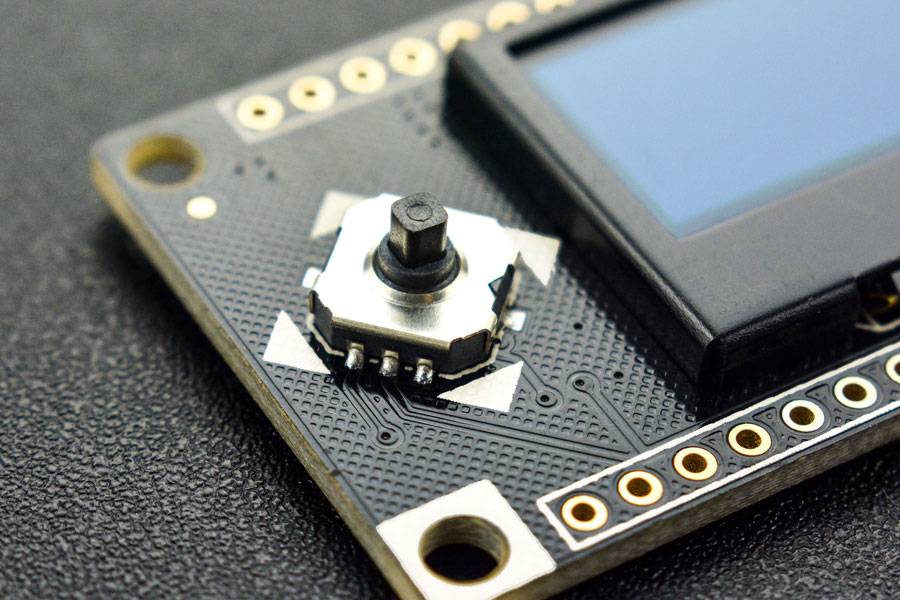

• 5-Wege-Schalter: Bei Verwendung des Analog-Port A0-Erkennungsmodus

Drei-Achsen-Beschleunigungsmesser BMA220:

• Datenbus: IIC


• Abmessung: 0.079x0.079x0.035in/2x2x0.9mm


• Auflösung: 6 Bit


• Bereich: 2/4/8/16g


• Stromverbrauch: 250uA

OLED

• Modell: UG-2864HLBEG01


• Dimension: 0.96in


• Farbe: blau


• Datenbus: IIC


• Pixel:128x64

Schriftarten-Chip: GT30L24A3W

Datenbus: SPI

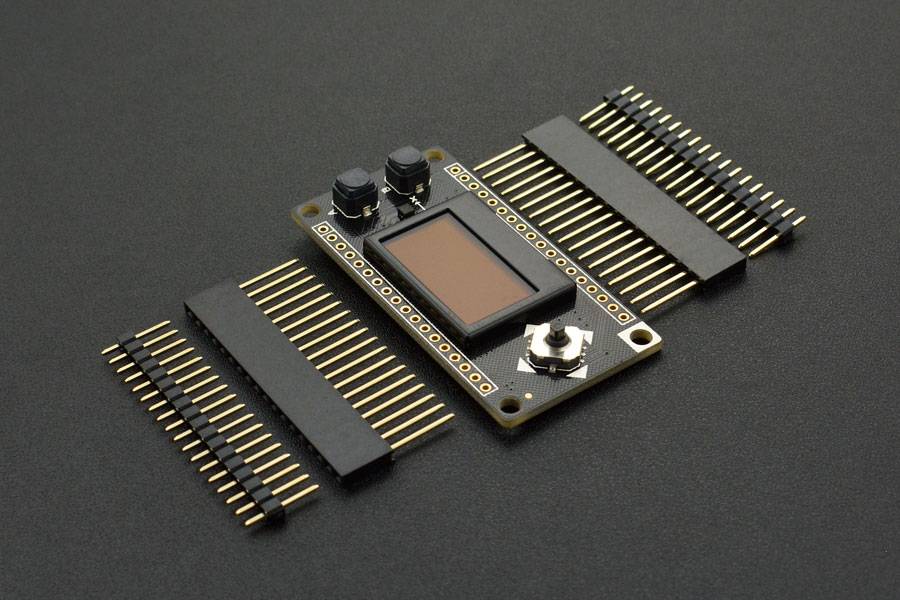

Lieferumfang

• FireBeetle-Abdeckungen-OLED12864 Anzeige x1


• 18pin-2,54mm Stiftleiste ×2


• 18pin-2,54mm lange Stiftleiste ×2
