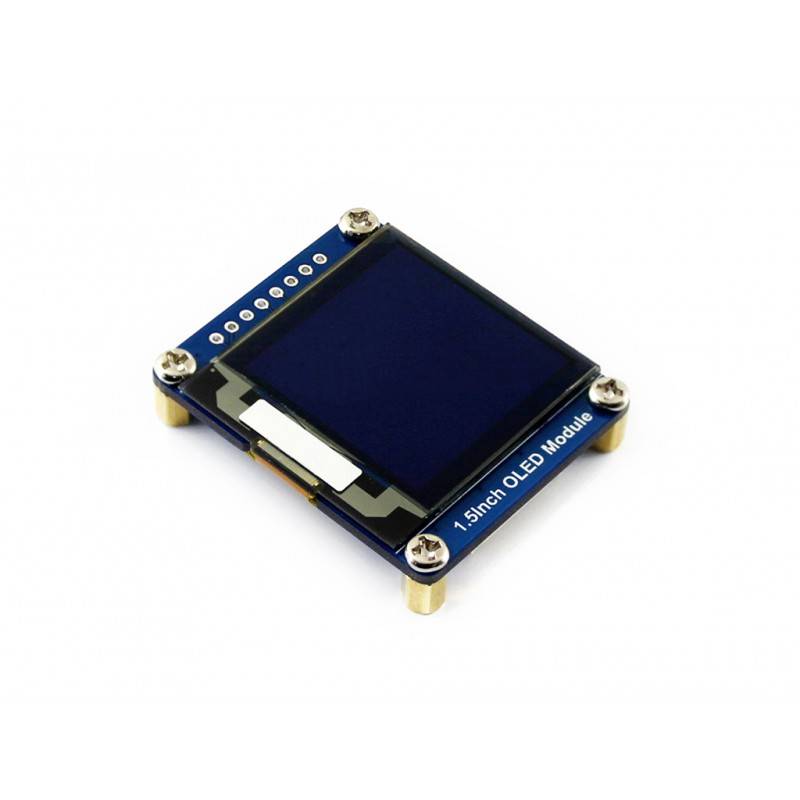

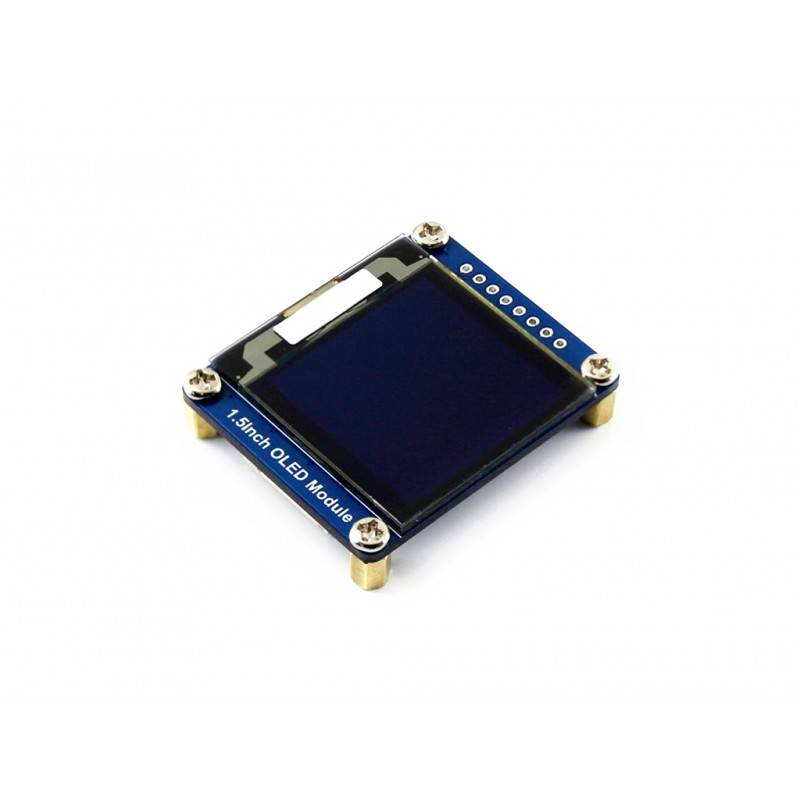

Waveshare 1.5inch OLED Display Module 128x128 SPI/I2C 16 Gray Scale

Überblick

Waveshare,128x128,1.5inch,OLED display Module

Beschreibung

1,5-Zoll-OLED-Anzeigemodul, 128 x 128 Pixel, 16 Graustufen, SPI/I2C-Schnittstelle. Eingebetteter SSD1327-Treiberchip.

• Größe: 1,5 Zoll
• Auflösung: 128 x 128
• Anzeigefarbe: Schwarz/Weiß
• Graustufen: 16
• Anzeigefeld: OLED
• Treiber: SSD1327
• Schnittstelle: SPI/I2C

Funktionen

• Ultraschmaler Rahmen, kompakte Größe, mit integriertem Spannungswandler
• Übernimmt 4-Draht-SPI- und I2C-Schnittstellen, bessere Kompatibilität, schnelle Datenrate

Spezifikationen

• BETRIEBSPANNUNG: 3,3 V/5 V
• ANZEIGEFELD: OLED
• AUFLÖSUNG: 128 x 128 Pixel
• PIXELGRÖSSE: 0,185 x 0,185 mm
• KOMMUNIKATIONSSCHNITTSTELLE: 4-Draht-SPI/I2C
• TREIBER: SSD1327
• DISPLAYGRÖSSE: 26,86 x 26,86 mm
• MODULGRÖSSE: 44,5 x 37,0 mm

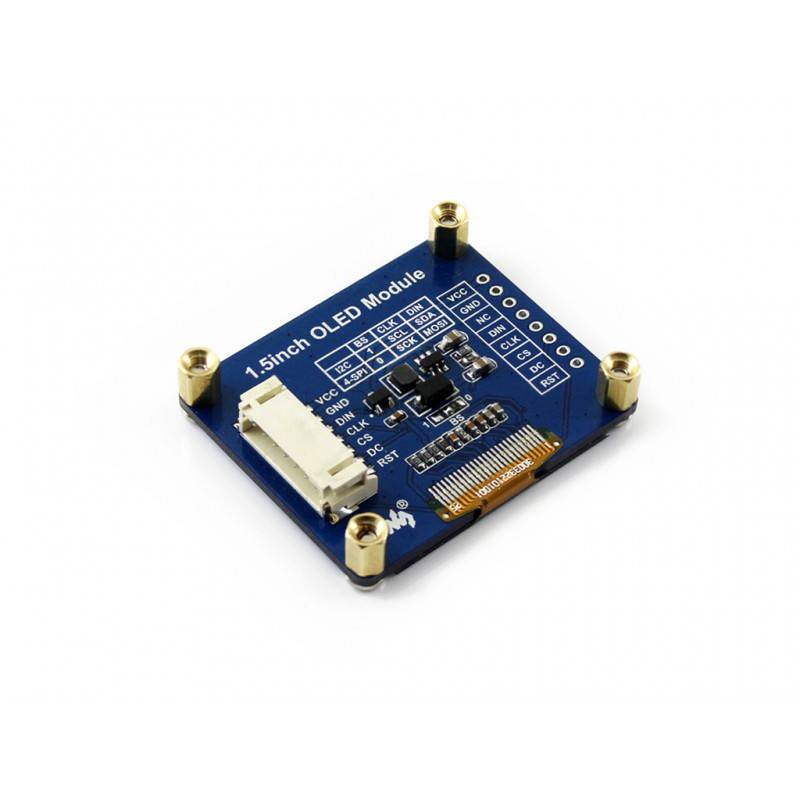

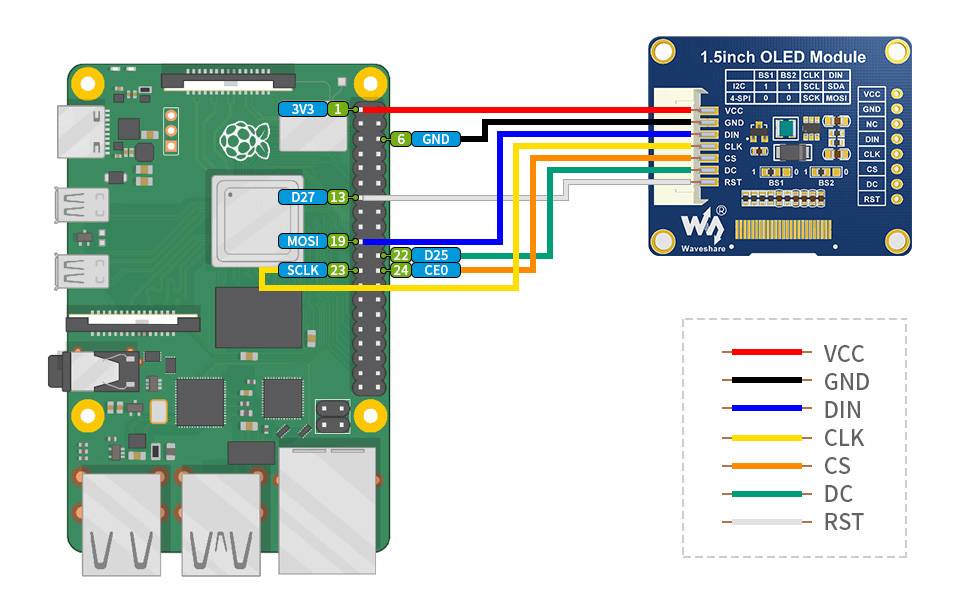

Steuerschnittstelle

• VCC: Strom (3,3 V/5 V Eingang)
• GND: Masse
• DIN: Dateneingabe
• CLK: Uhreingabe
• CS: Chipauswahl, niedrig aktiv
• DC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
• RST: Zurücksetzen, niedrig aktiv

Wiki: www.waveshare.com/wiki/1.5inch_OLED_Module

PAKETINHALT

Gewicht: 0,02 kg

1. 1,5-Zoll-OLED-Modul x1
2. PH2.0 7Pin x1
