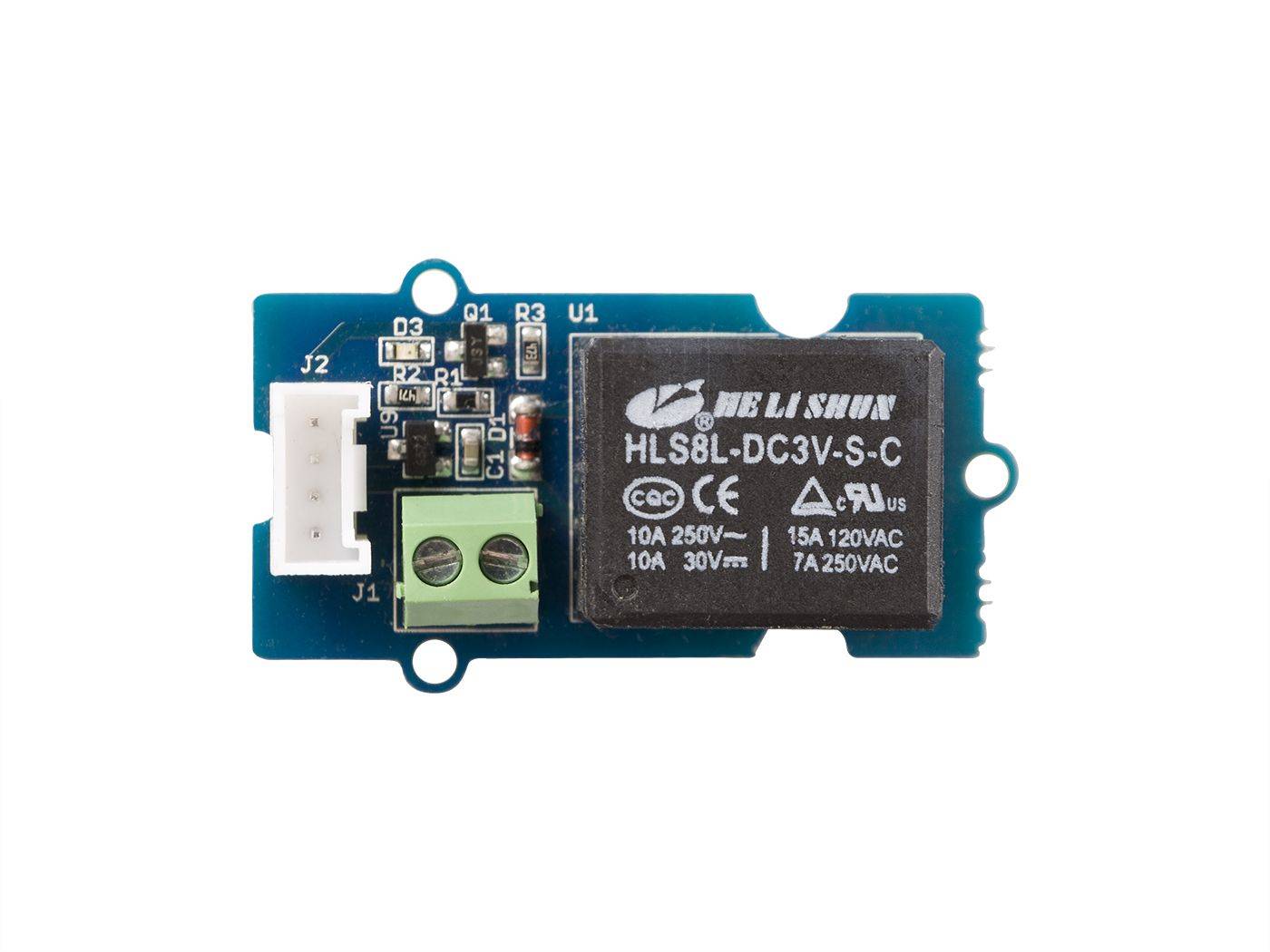

Seeed Studio Grove Relay 5V/10A for Arduino 1-way Mechanical Relay Switch

Überblick

Seeed Studio Grove - Relay Digital Open Switch with Peak Voltage 250V/10A

Beschreibung

Das Grove-Relaismodul ist ein digitaler Schließerschalter, der über lange Zeiträume Ströme von bis zu 5 A bei 250 VAC verarbeiten kann. Wenn das Relais eingeschaltet ist, leuchtet die LED und das Relais lässt Strom fließen. Die Spitzenspannung beträgt 250 V bei 10 A. Es wird häufig in den Bereichen Fernbedienung, Telemetrie, Kommunikation, automatische Steuerung, Mechatronik, Leistungselektronik und anderen Bereichen eingesetzt.

Das Relais ist ein digitaler Schließerschalter, der ein Relais steuert, das viel höhere Spannungen und Ströme schalten kann als Ihre normalen Arduino-Boards. Bei der Einstellung HIGH leuchtet die LED auf und das Relais schließt, sodass Strom fließen kann. Die Spitzenspannung beträgt 250 V bei 10 Ampere.

Achtung: Seien Sie beim Arbeiten mit Netzspannungen äußerst vorsichtig. Wenden Sie sich im Zweifelsfall an einen Fachmann, beispielsweise einen zugelassenen Elektriker.

Spezifikation

• Betriebsspannung: 3,3 V–5 V
• Eingangsstrom: 100 mA
• Nennlast: 5A@250VAC 5A@30VDC
• Kontaktwiderstand: 50 mΩ bei 6 VDC 1 A
• Isolationswiderstand: 100 MΩ 10 ms max.
• Betriebszeit: 10 ms Max.
• Freigabezeit: max. 5 ms
• Eingabeschnittstelle: Digital

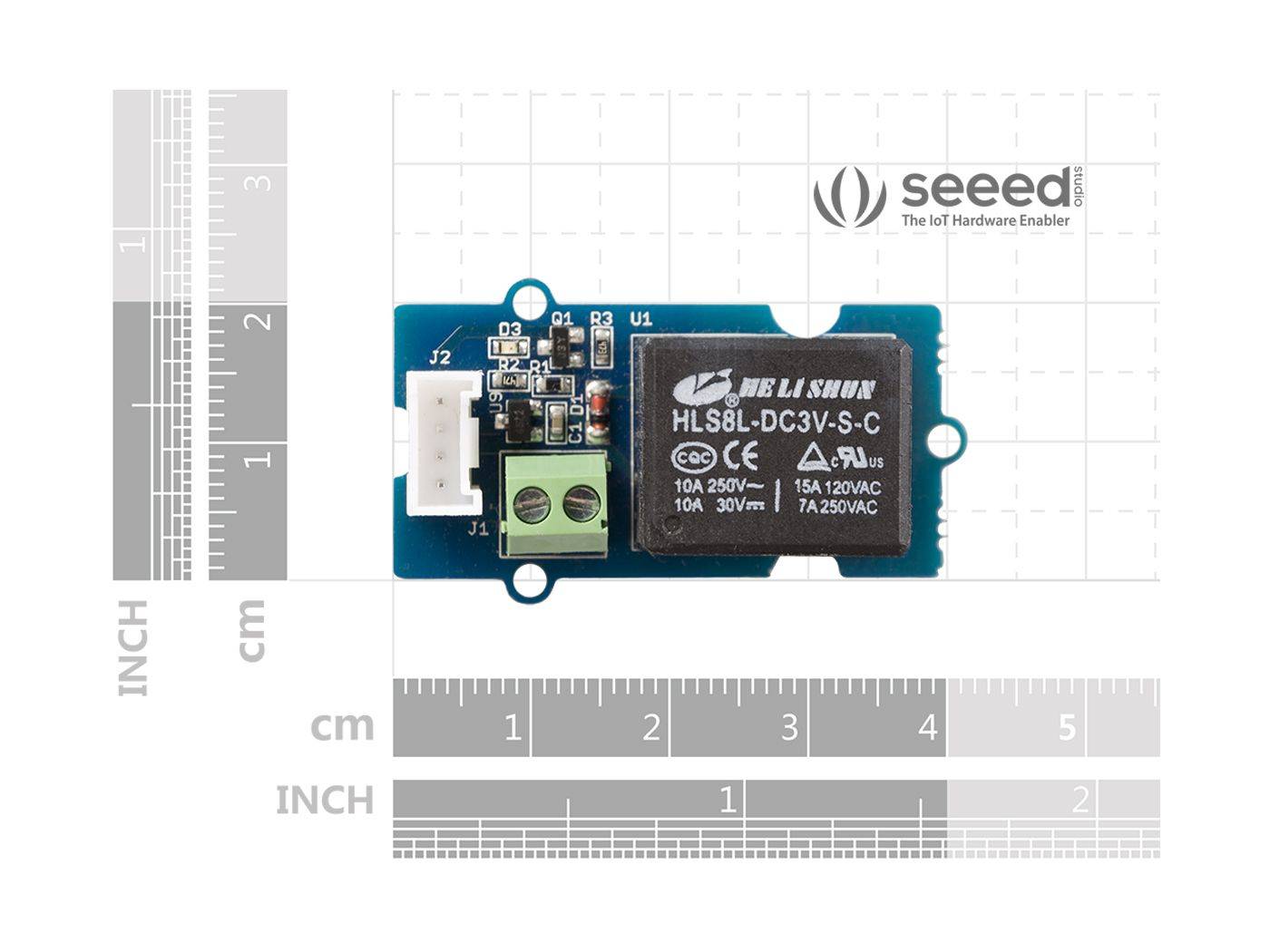

• Abmessungen: 42 mm x 24 mm x 18,5 mm
• Gewicht: G.W 19 g
• Batterie: Ausschließen

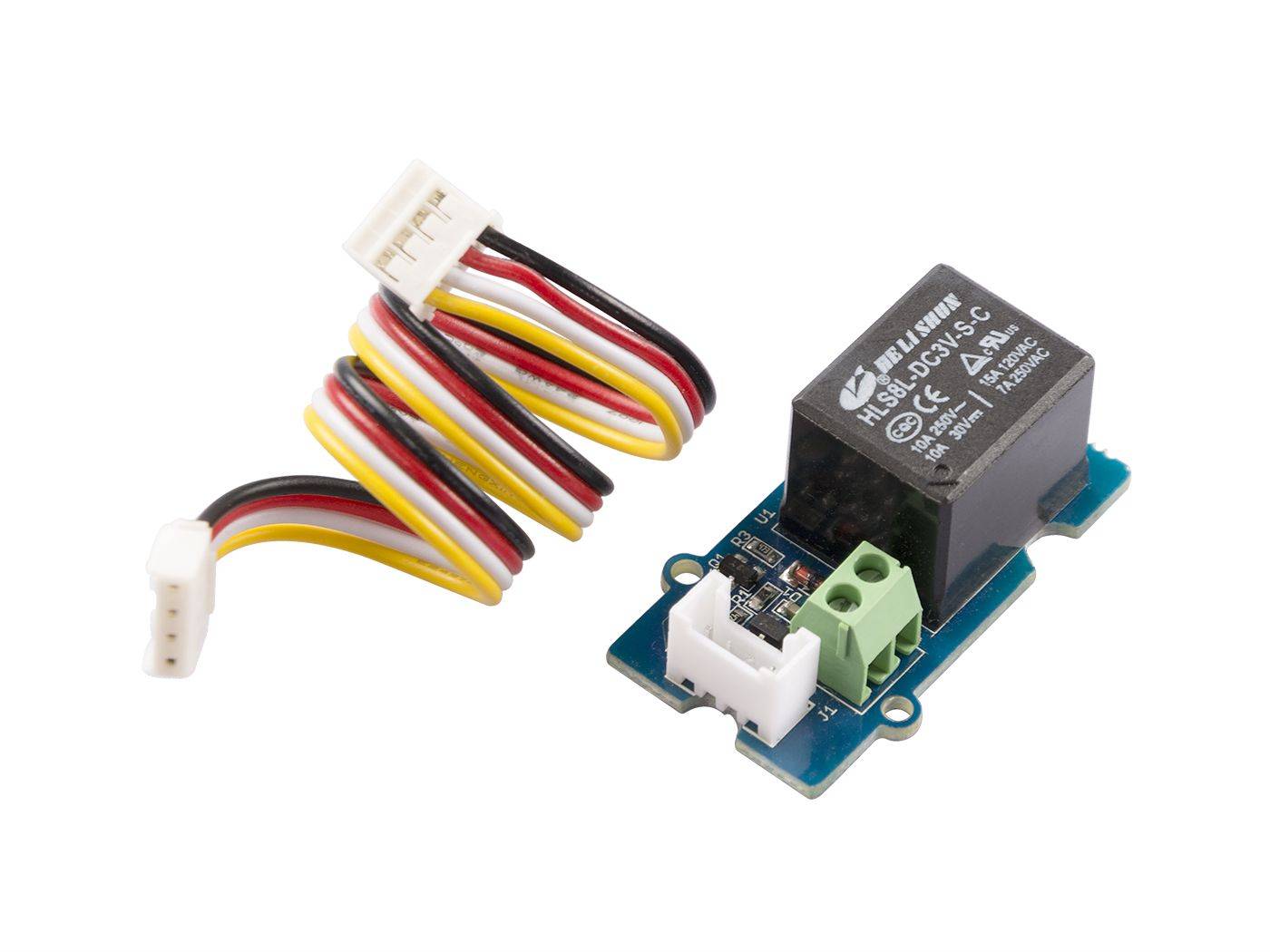

Teileliste

• 1x Grove – Staffel
• 1x Drahtbrücke
• 1x Benutzerhandbuch
