Waveshare 1,8inch 128x160 General LCD Display Module SPI interface

Überblick

Waveshare,1,8inch,128x160 General LCD Display Module SPI interface

Beschreibung

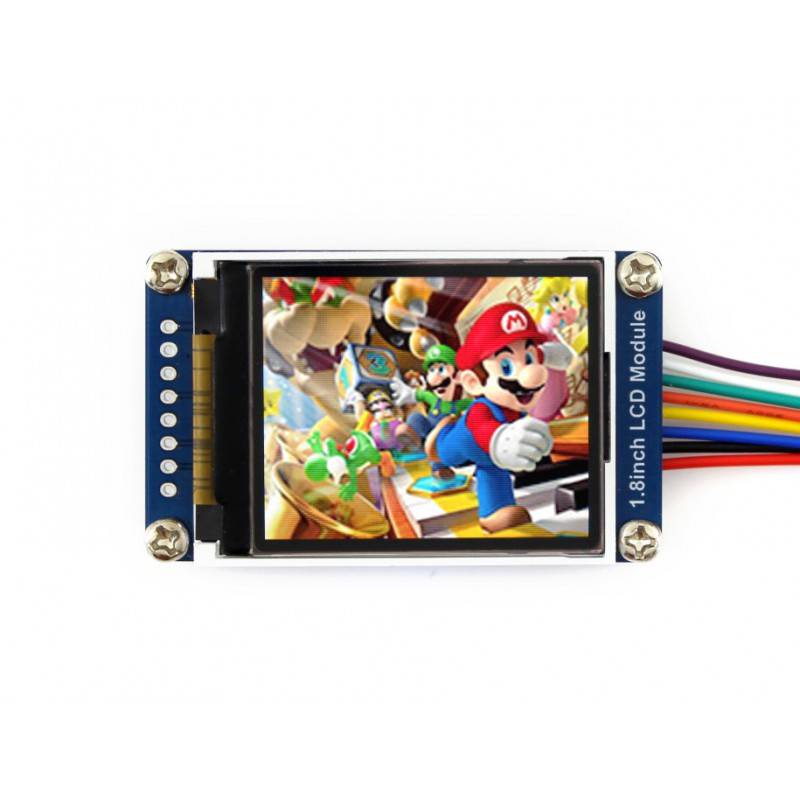

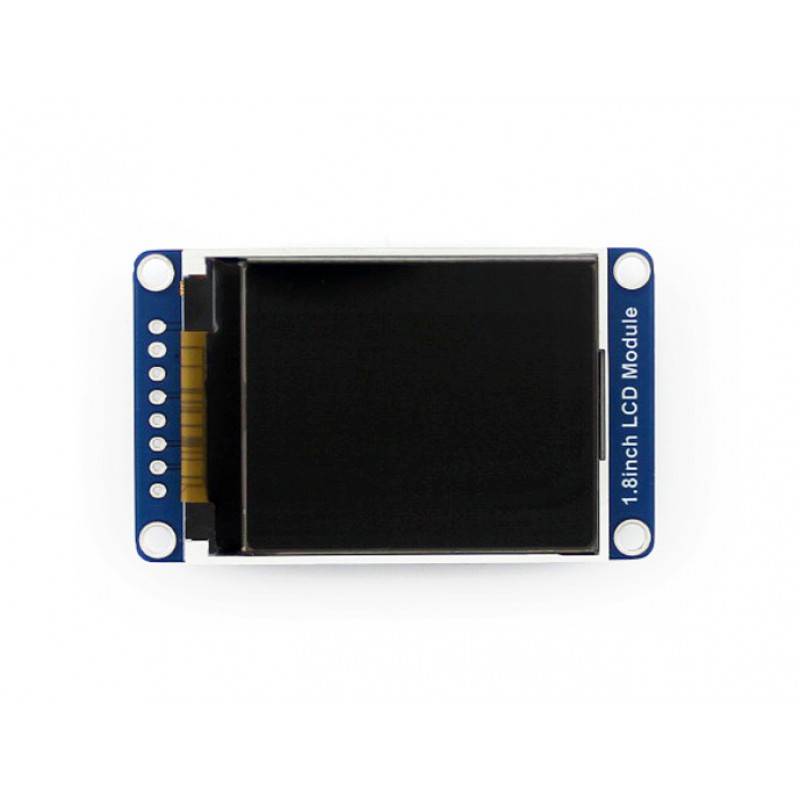

Dies ist ein allgemeines LCD-Anzeigemodul, 1,8 Zoll Diagonale, 128x160 Pixel, mit integriertem Controller, der über SPI kommuniziert Schnittstelle.

Spezifikationen

• Treiber: ST7735S
• Schnittstelle: SPI
• Anzeigefarbe: RGB, 65K-Farbe
• Auflösung: 128x160
• Hintergrundbeleuchtung: LED
• Betriebsspannung: 3,3 V

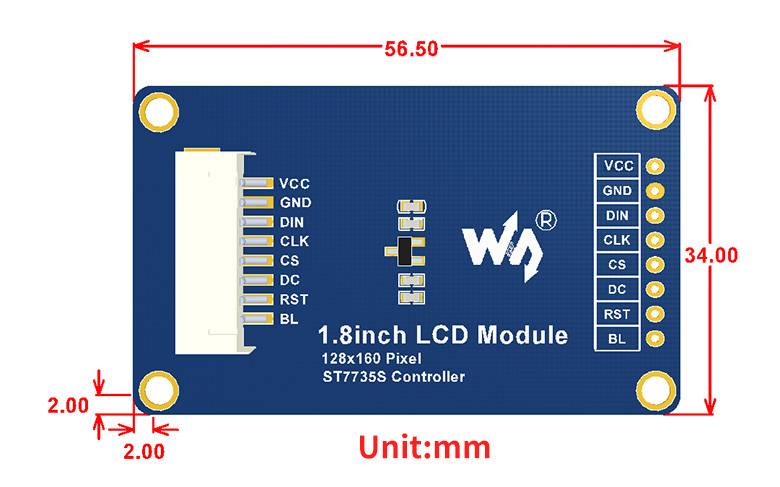

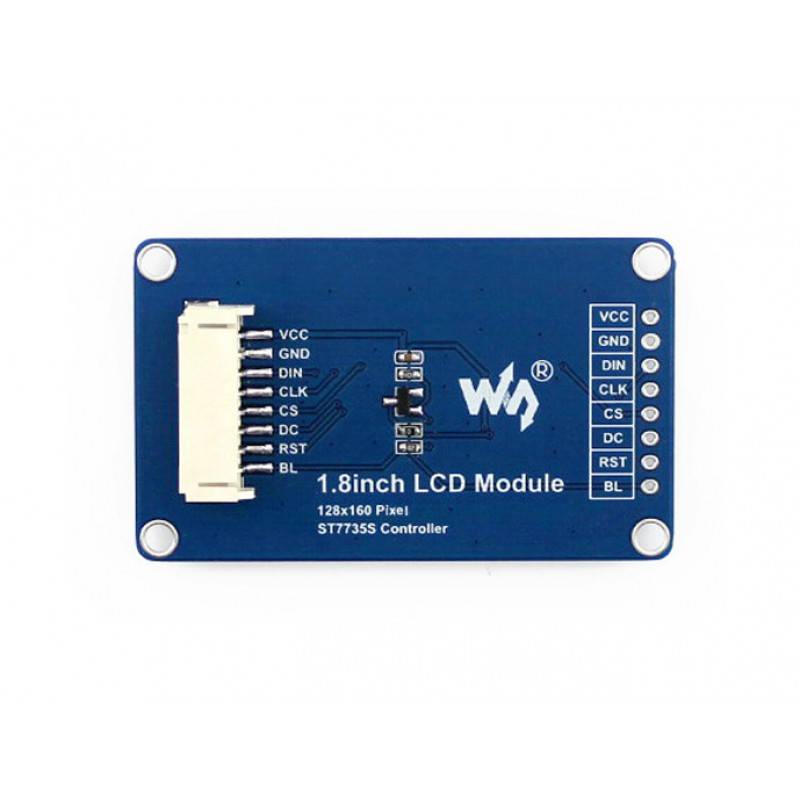

Pinbelegung

• VCC: Strom (3,3 V Eingang)
• GND: Masse
• DIN: SPI-Dateneingabe
• CLK: SPI-Takteingang
• CS: Chipauswahl, niedrig aktiv
• DC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
• RST: Reset, Low aktiv
• BL: Hintergrundbeleuchtung

Paketinhalt

• 1x 1,8-Zoll-LCD-Modul
• 1x PH2.0 20cm 8Pin
