Überblick
Waveshare,3.5inch,480x320,Resistive Touch TFT LCD Shield Display,Arduino
Beschreibung

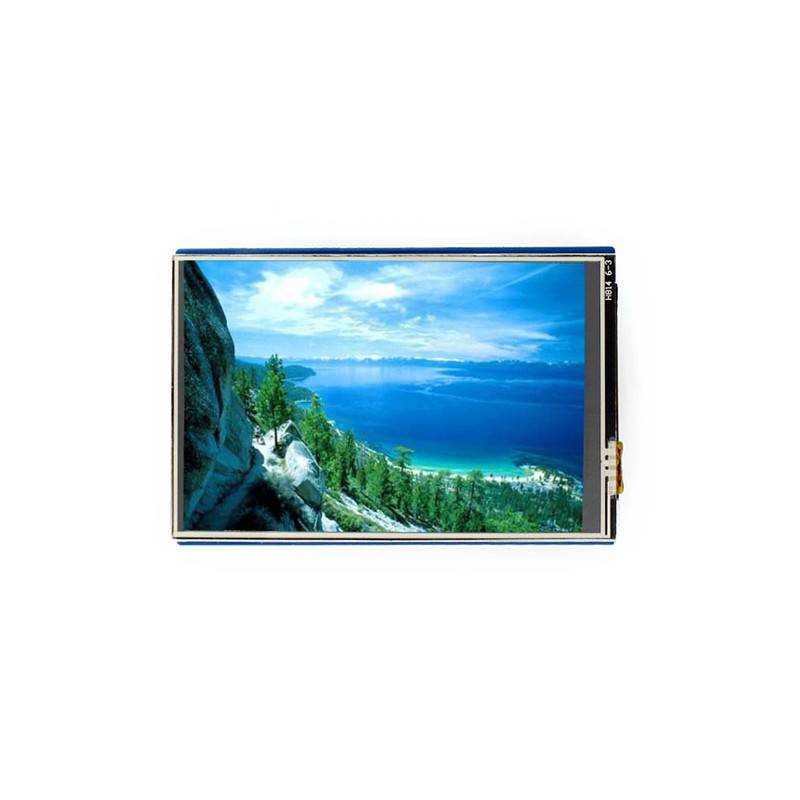

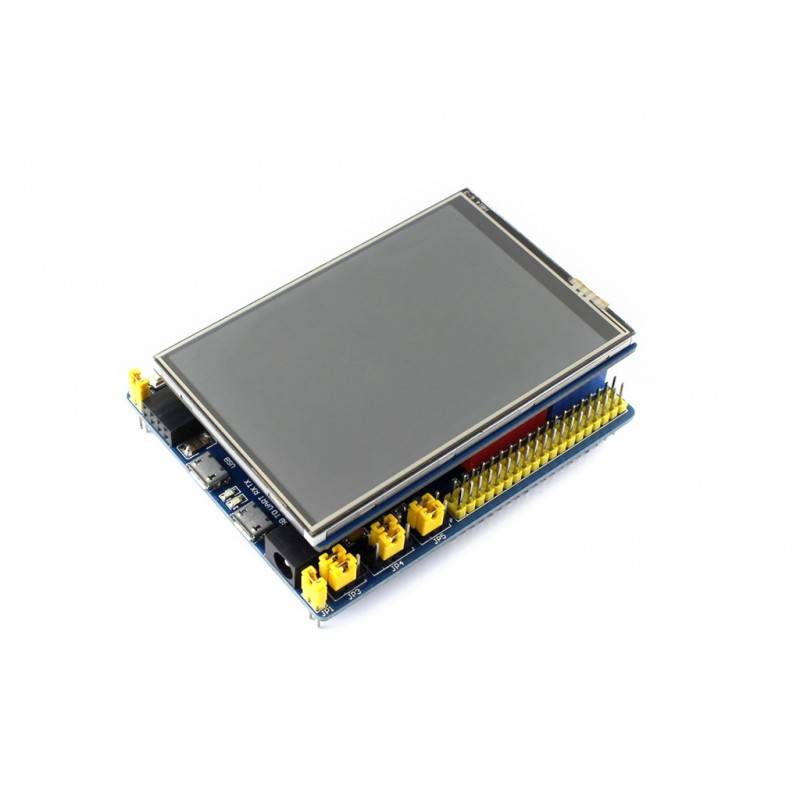

3,5-Zoll-Touch-LCD-Schutzschild für Arduino
Funktionen
- Resistiver Touchscreen-TFT-LCD, 3,5 Zoll, Auflösung 480 x 320
- Standard-Arduino-Schnittstelle, kompatibel mit Entwicklungsboards wie: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
- Eingebauter eigenständiger Touch-Controller, bessere Touch-Funktion als Lösungen, die AD-Pins direkt zur Touch-Steuerung verwenden
- PWM-Hintergrundbeleuchtungssteuerung
- Micro-SD-Steckplatz
- Über SPI gesteuert, werden nur wenige Arduino-Pins verwendet
Schlüsselparameter
- LCD-TYP: TFT
- LCD-SCHNITTSTELLE: SPI
- LCD-CONTROLLER: ILI9486
- TOUCHSCREEN-TYP: Resistiv
- TOUCHSCREEN-CONTROLLER: XPT2046
- FARBEN: RGB, 65.000 Farben
- AUFLÖSUNG: 480x320 (Pixel)
- SEITENVERHÄLTNIS: 8:5
- E/A-SPANNUNG: 3,3 V/5 V
- Gewicht: 0,05 kg

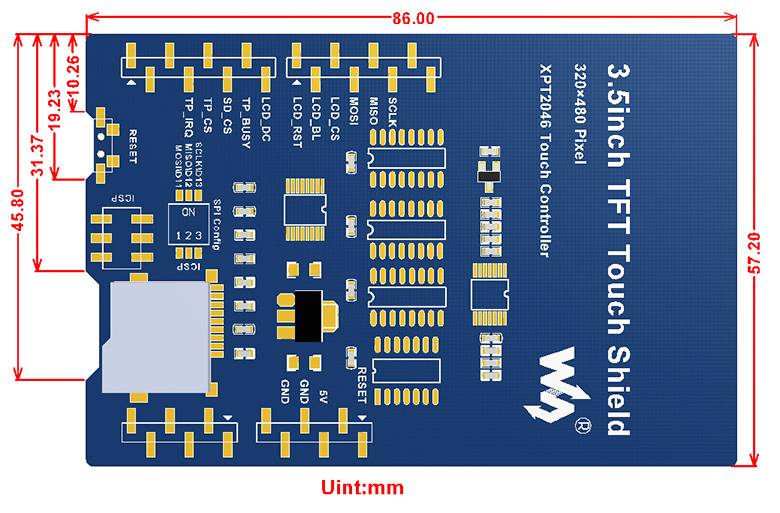

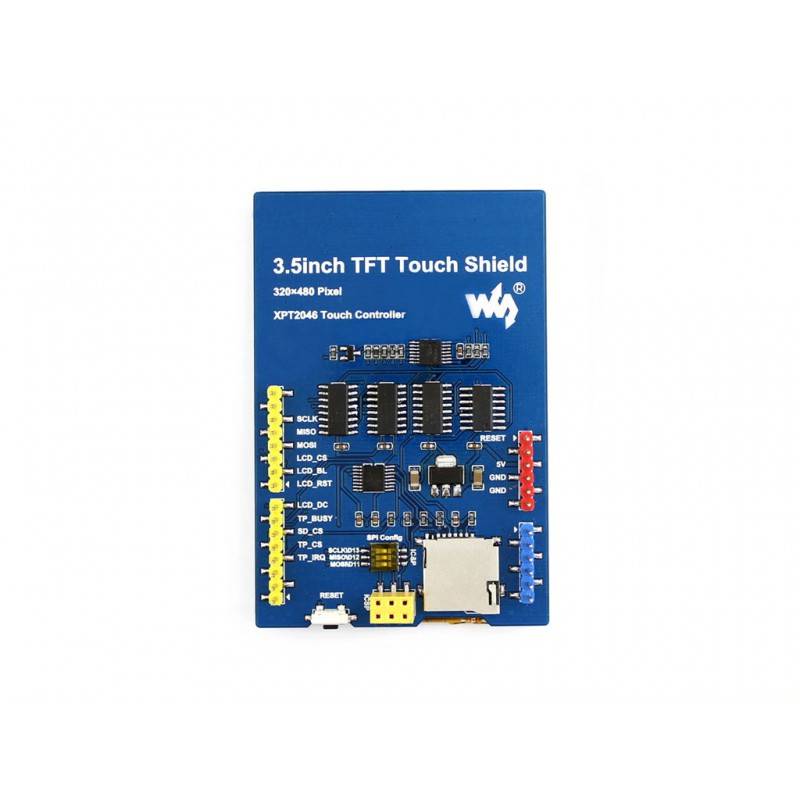

Schnittstelle
- 5V: 5V, 5V-Stromeingang
- GND: GND, Masse
- SCLK: D13, SPI-Uhr
- MISO: D12, SPI-Dateneingabe
- MOSI: D11, SPI-Datenausgabe
- LCD_CS: D10, LCD-Chipauswahl
- LCD_BL: D9, LCD-Hintergrundbeleuchtung
- LCD_RST: D8, LCD-Reset
- LCD_DC: D7, LCD-Daten-/Befehlsauswahl
- TP_BUSY: D6, Touchpanel beschäftigt
- SD_CS: D5, Auswahl des Micro-SD-Kartenchips
- TP_CS: D4, Auswahl des Touchpanel-Chips
- TP_IRQ: D3, Touchpanel-Unterbrechung
Wiki: www.waveshare.com/wiki/3.5inch_TFT_Touch_Shield
PAKETINHALT
- 3,5-Zoll-TFT-Touchscreen x1
