Adafruit,TPL5111 Low Power Timer Breakout,Turn Any Electronics into Low-Power
7,14 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
1-2 Tage
Verkauf & Versand:
BerryBase
7,14 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung

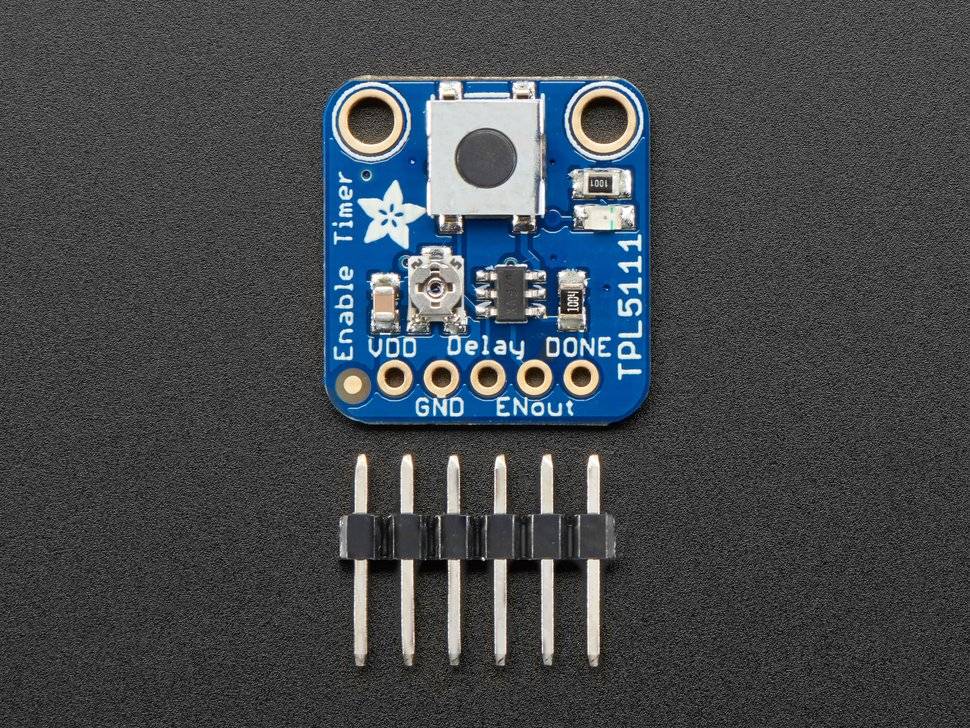

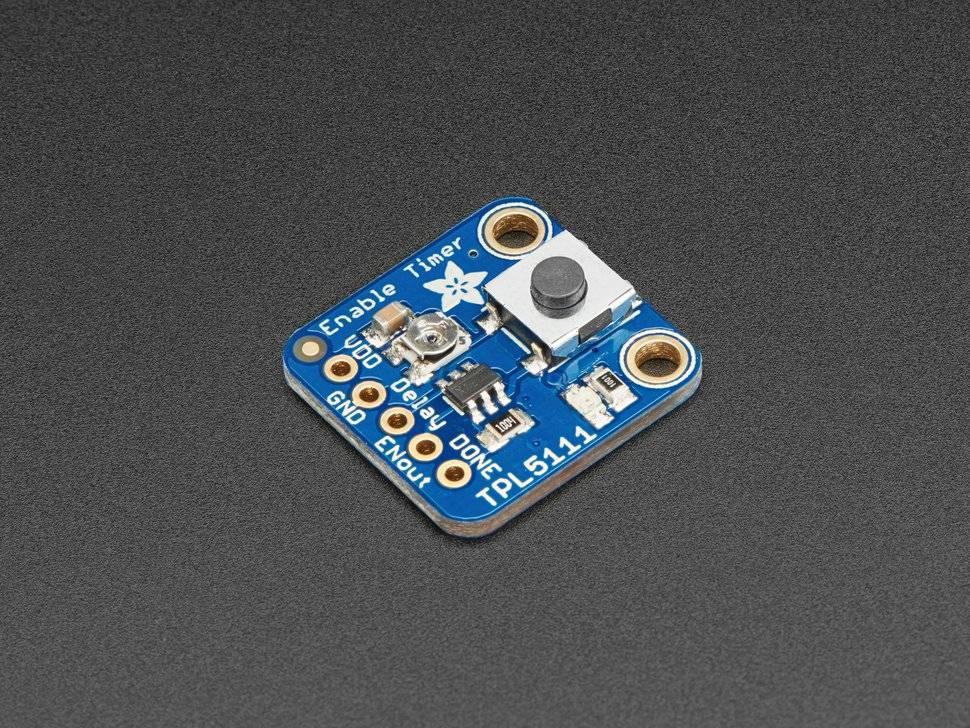

Der Adafruit TPL5111 Low Power Reset Timer ist ein eigenständiger Breakout, der jede Elektronik in eine Low-Power-Elektronik verwandelt! Es kümmert sich um die Aktivierung & Deaktivieren Sie Ihre Elektronik mit einem eingebauten Timer, der von einmal alle 100 ms bis zu einmal alle zwei Stunden variieren kann. Grundsätzlich setzt der TPL periodisch einen Aktivierungsstift hoch, einstellbar durch Potentiometer oder Widerstand, und schaltet die Stromversorgung Ihres Projekts ein. Es wartet dann, bis ein Signal vom Projekt empfangen wird, um der TPL mitzuteilen, dass es das Projekt sicher deaktivieren kann, indem es den Aktivierungsstift auf niedrig setzt. Wenn der TPL bis zum eingestellten Timeout kein Signal empfängt, setzt er das Gerät wie einen Watchdog-Timer zurück.
Die Verwendung ist einfach. Stellen Sie zuerst die gewünschte Verzögerung ein, aber passen Sie das integrierte Trimmpoti an: ganz nach links ist einmal pro 100 ms und ganz nach rechts ist einmal alle 2 Stunden. Verbinden Sie dann VDD mit Ihrem 3-5-V-Projektnetzteil und dann den Aktivierungsstift Ihres Projekts mit dem Aktivierungsstift. Wählen Sie abschließend einen Signal-Pin aus Ihrem Projekt für den Done-Pin aus. Stellen Sie im Code oder Design Ihres Projekts einfach sicher, dass es den Done-Pin auf High setzt, sobald es mit seiner Aufgabe fertig ist. Das ist es!
Während der TPL5111 läuft (aber der Rest des Projekts ist abgeschaltet), beträgt die Stromaufnahme etwa 20uA (laut unserem Monsoon Power Meter).

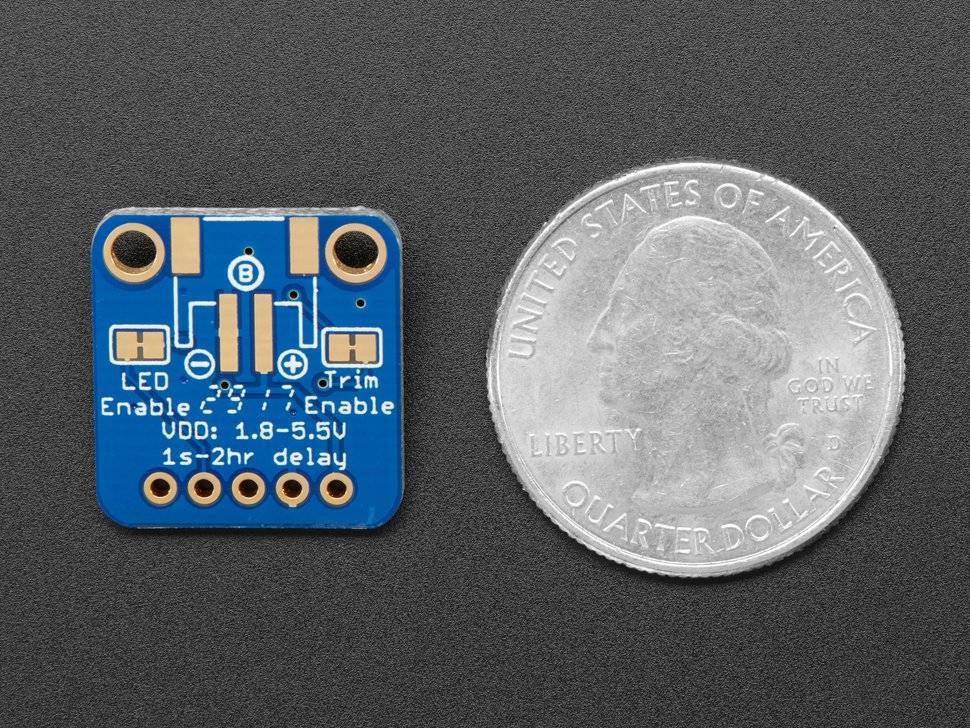

Produktabmessungen: 19,5 mm x 17,8 mm x 5,0 mm
Produktgewicht: 1,4 gStichwörter
