3,3V/5V USB to TTL Konverter Modul 2x6 Pin CP2102 Compatible with Arduino

Überblick

3,3V/5V Typ A USB to TTL Konverter Modul 2x6 Pin Multi-Funktion CP2102 Arduino

Beschreibung

6-in-1-Multifunktionsschnittstellenkonverter:

• USB zu TTL
• USB zu 232
• USB zu 485
• TTL zu 232
• TTL zu 485
• 232 zu 485

Spezifikationen:

• Super Kompatibilität. Volle Unterstützung für Win8, Win7, WinXp, Win2K, WinCE, Linux, MacOS, 32bit/64bit-System.
• Größe: 3,1x1,8 cm (Brett)
• Ausgang: 5V-500mA oder 3,3V-100mA.
• Baudrate: bis zu 2 Mbit/s.
• Chip: CP2102
• Kompatibilität: 3,3 V, 5 V
• Austauschbar: USB, TTL, RS232, RS485
• Farbe: Blau
• Spannungsausgang: 3,3 V, 5 V
• DTR-Ausgabe: DTRRTS
• Ausgabe: RTSNet
• Gewicht: 5g

Lieferumfang:

• 1x 3,3V/5V USB zu TTL Multifunktionsmodul

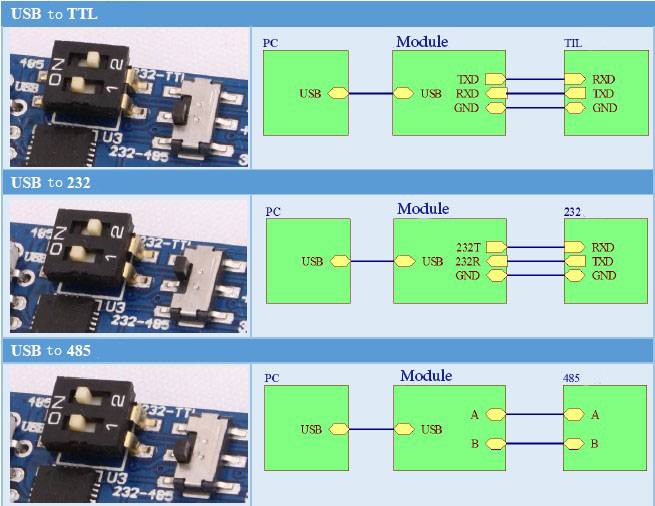

Modus & Pinbelegung

• TTL-Level-Schnittstelle
  • TXD: TTL-Senden
  • RXD: TTL-Empfang
  • GND: TTL-Masse
• 232 Level-Schnittstelle
  • 232-TX: 232 Senden
  • 232-TX: 232 Empfangen
  • GND: 232 Masse
• 485-Schnittstelle
  • A: 485A+
  • B: 485B-
• 5V Spannungsausgang: +5V
• 3,3 Spannungsausgang: 3V3
• DTR Ausgang: DTR
• RTS Ausgang: RTS
