Adafruit Universal Thermocouple Amplifier MAX31856 Breakout

Überblick

Adafruit Universal Thermocouple Amplifier MAX31856 Breakout

Beschreibung

Beschreibung

Thermoelemente sind sehr empfindlich und erfordern einen guten Verstärker mit einer Kaltkompensationsreferenz sowie Berechnungen zur Behandlung von Nichtlinearitäten. Seit langem haben wir unseren MAX31855K Breakout vorgeschlagen, der hervorragend funktioniert, aber nur für Thermoelemente vom Typ K geeignet ist. Jetzt freuen wir uns, einen großartigen neuen Thermoelementverstärker/Konverter anbieten zu können, der nahezu jede Art von Thermoelement handhaben kann und sogar die Möglichkeit hat, Sie zu benachrichtigen, wenn die Temperatur außerhalb des Bereichs liegt oder ein Fehler auftritt. Sehr schick!

Dieser Konverter kommuniziert über 4-Draht-SPI und kann mit jedem Thermoelement vom Typ K, J, N, R, S, T, E oder B verbunden werden.

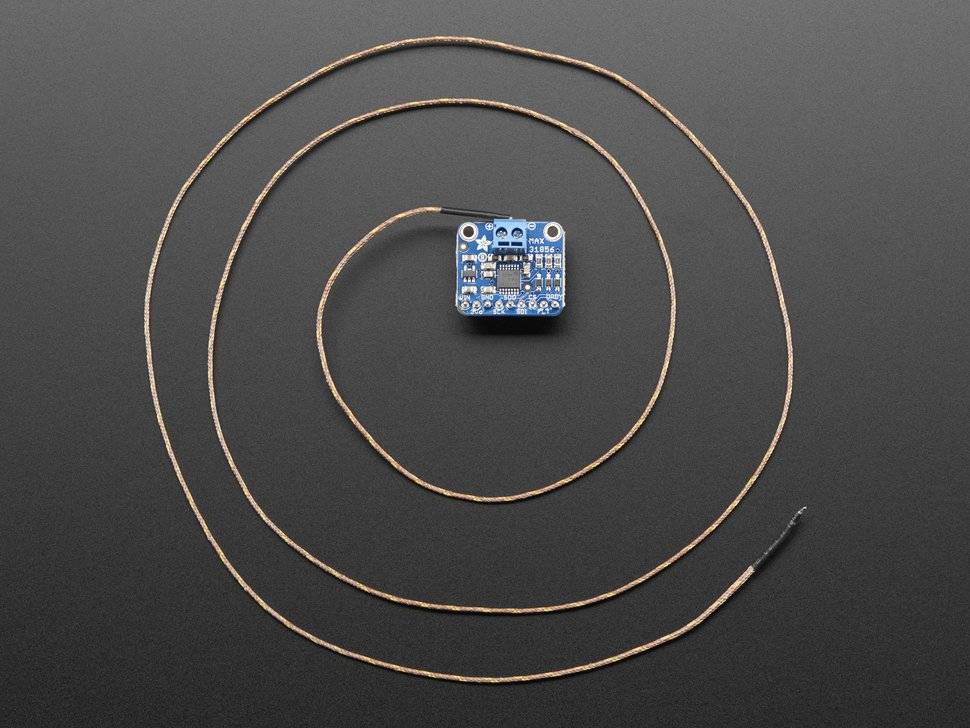

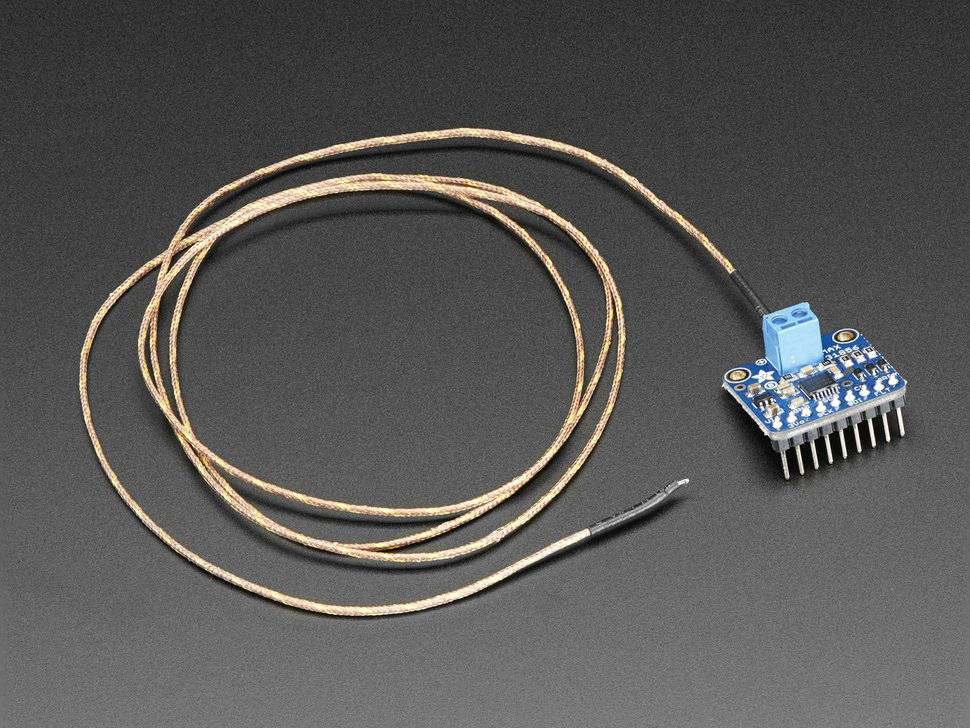

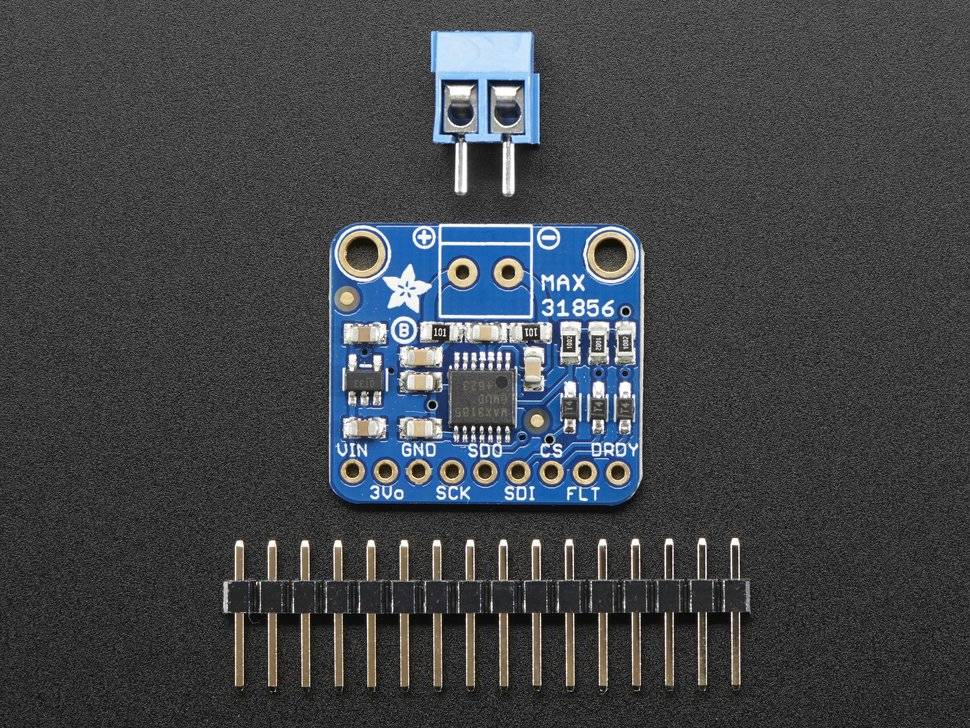

Dieser Breakout erledigt alles für Sie und kann leicht mit jedem Mikrocontroller verbunden werden, auch mit einem ohne analogen Eingang. Auf dieser Breakout-Platine ist der Chip selbst, ein 3,3V-Regler und eine Pegelverschiebungsschaltung montiert und getestet. Wird mit einem 2-Pin-Klemmenblock (zum Anschluss des Thermoelements) und einer Stiftleiste (zum Anschluss an eine beliebige Lochraster- oder Steckplatine) geliefert. Wir haben sogar, wie von Maxim empfohlen, Inline-Widerstände und einen Filterkondensator für bessere Stabilität eingebaut. Passt hervorragend zu unserem 1m K-Typ-Thermoelement oder jedem anderen Thermoelement, wirklich!

• Arbeitet mit jedem Thermoelement des Typs K, J, N, R, S, T, E oder B


• -210&Grad;C bis +1800&Grad;C ; Ausgabe in 0.0078125&Grad; Auflösung - beachten Sie, dass viele Thermoelemente eine Genauigkeit von etwa ±2&Grad;C bis ±6&Grad;C ;oder schlechter haben, abhängig von der Temperatur und dem Typ, so dass die Auflösung viel besser als die Genauigkeit sein wird!


• Interne Temperaturanzeige


• 3,3 bis 5V Stromversorgung und Logikpegel konform!


• SPI-Daten erfordern 4 beliebige digitale I/O-Pins

Bitte beachten Sie: dies beinhaltet kein Thermoelement!
