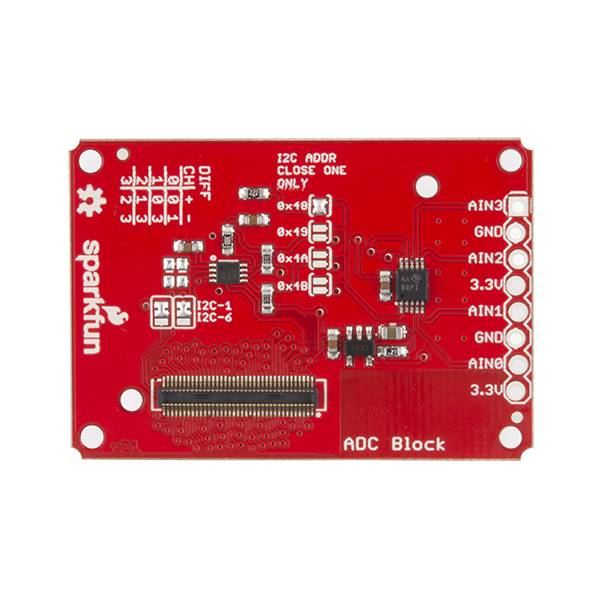

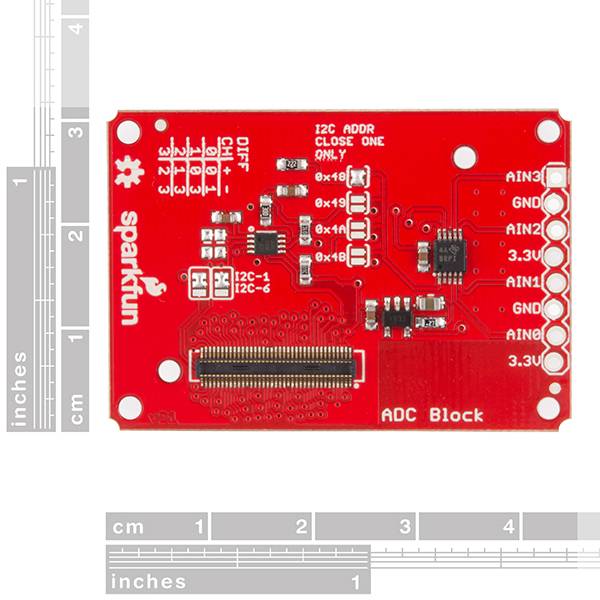

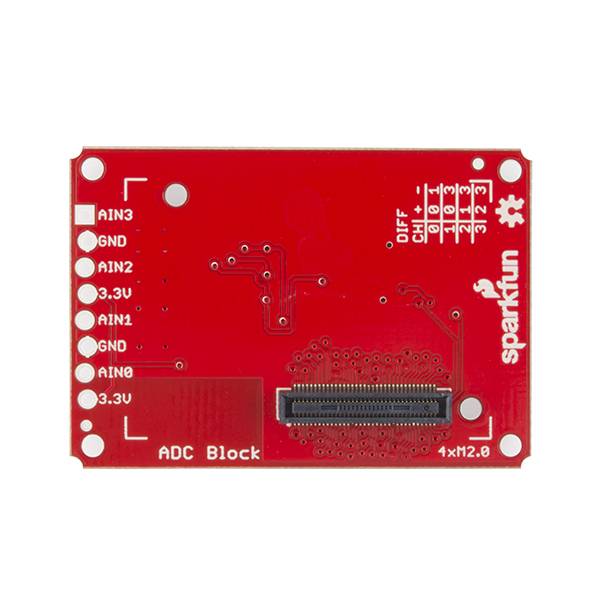

SparkFun Block for Intel® Edison - ADC
24,73 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
4-6 Tage
Verkauf & Versand:
Eckstein Komponente
24,73 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
Die Intel® Edison ist eine ultra-kleine Computerplattform, die die Art und Weise, wie Sie Embedded Electronics betrachten, verändern wird. Jeder Edison ist mit einer riesigen Menge an technischen Leckereien in einem winzigen Paket verpackt und bietet gleichzeitig die gleiche robuste Stärke wie Ihr Go-to-Single-Board-Computer. Angetrieben von der Intel Atom™ SoC Dual-Core-CPU und mit integriertem WiFi, Bluetooth LE und 70-Pin-Anschluss, um eine wahre Reihe von schildähnlichen "Blöcken" anzubringen, die übereinander gestapelt werden können. Kein Wunder, dass dieser kleine Kerl die Eintrittsbarriere in die Welt der Elektronik senkt!
Dieser Block erweitert den I2C-Bus des Edison um ADC-Funktionalität. Der ADS1015 ADC von TI verfügt über einen einzigen 12-Bit Delta-Sigma-Wandler mit einem analogen Multiplexer. Es kann als vierkanaliges einseitiges Gerät oder als zweikanaliges Differenzgerät konfiguriert werden.
Der ADC-Block verfügt über Jumper, um die Auswahl der I2C Slave-Adresse zwischen vier verschiedenen Optionen zu ermöglichen, so dass bis zu vier dieser Karten unter einem Edison gestapelt werden können. Die Abtastrate ist für die Audioaufnahme bei 2,2 kHz nicht ausreichend, sollte aber für die meisten Steueranwendungen ausreichend sein. Diese Version hat auch einen 3,3V-Ausgang (jetzt mit weniger Rauschen auf der Leitung) als Spannungsreferenz und einen Lötbrücken zur Auswahl zwischen I2C1 und I2C6.
Wenn Sie Ihrem Intel Edison Stack etwas mehr Stabilität verleihen möchten, schauen Sie sich dieses Hardware-Paket an. Es bietet Ihnen eine erhöhte mechanische Festigkeit für die Stapelung von Blöcken auf Ihrem Edison!Stichwörter
