Produktbeschreibung

Überblick

Adafruit,Thermocouple Amplifier,1-Wire Breakout Board,MAX31850K

Beschreibung

BESCHREIBUNG
Thermoelemente sind sehr empfindlich und erfordern einen guten Verstärker mit einer Kaltkompensationsreferenz. Bisher haben wir den sehr schönen MAX31855 im Sortiment, der ein SPI-Interface-Thermoelementverstärker ist. Der '855 ist großartig, aber wenn Sie viele Thermoelemente zu messen haben, ist er nicht so einfach zu bedienen. Deshalb führen wir auch das neue Modell '850 von Maxim - es ist ein "1-Wire"-Thermoelementverstärker, der eine beliebige Anzahl von Unterbrechungen auf einer einzigen gemeinsam genutzten I/O-Leitung haben kann.

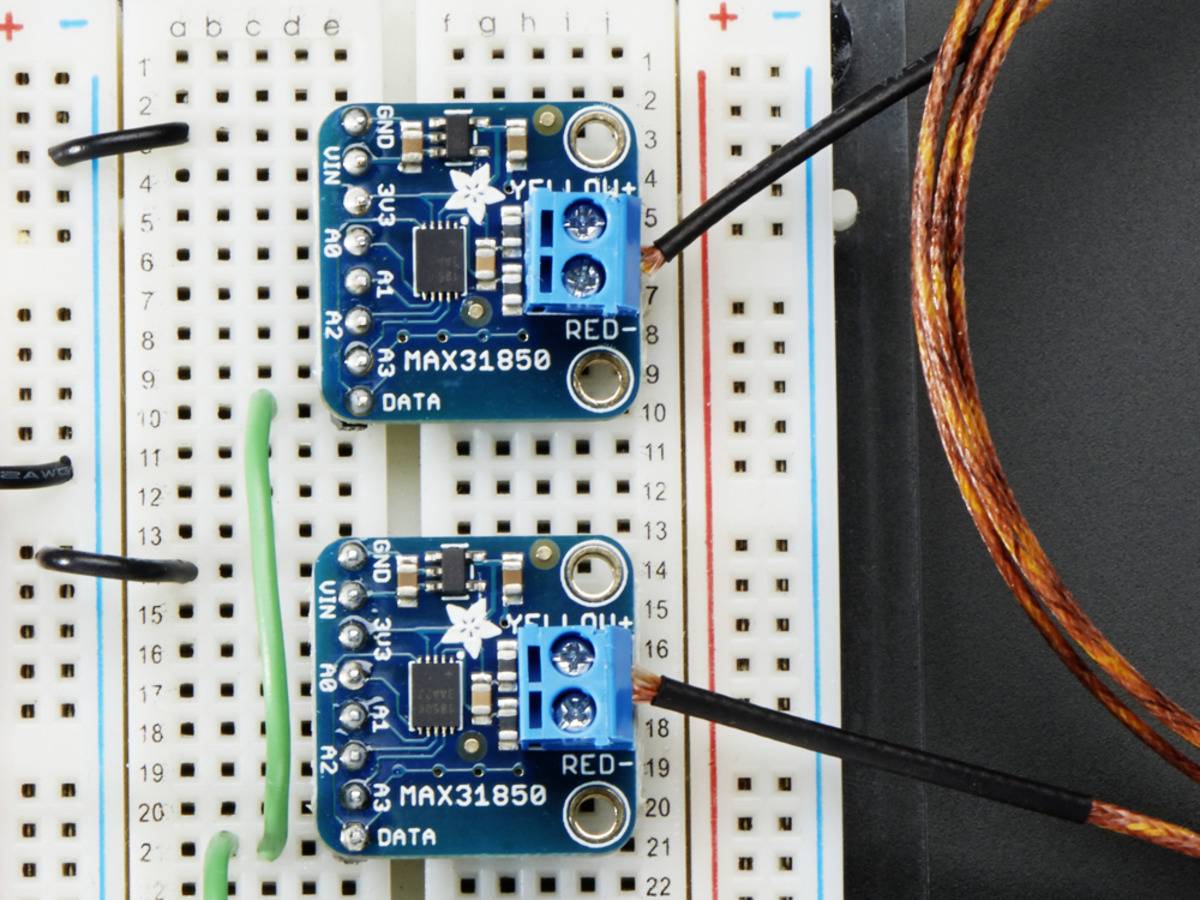

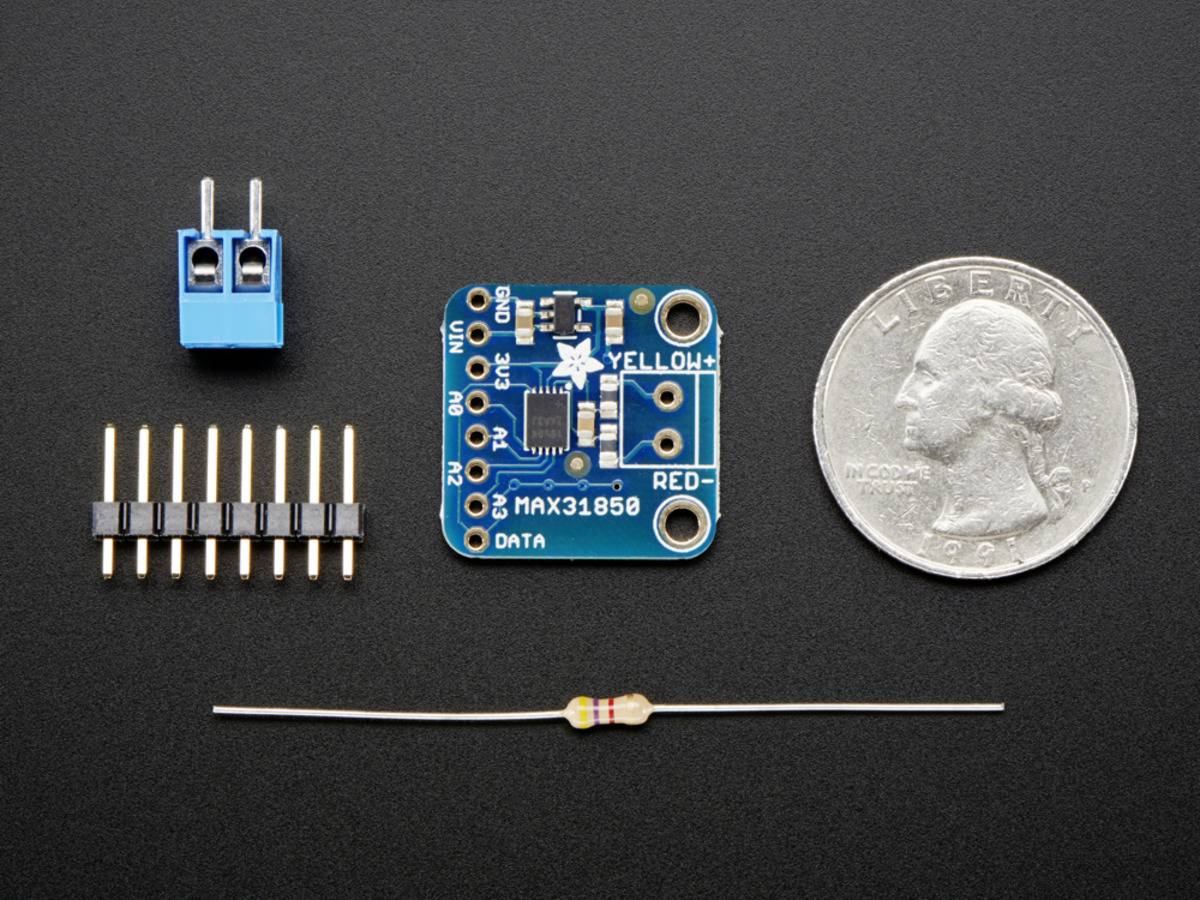

Der MAX31850K erledigt alles für Sie und kann leicht an jeden Mikrocontroller mit 1-Wire-Unterstützung angeschlossen werden. Auf diesem Breakout-Board ist der Chip selbst, ein 3,3V-Regler mit 10uF-Bypass-Kondensatoren, montiert und getestet. Diese Platine kann mit 'parasitärer Stromversorgung' - bei der die Stromversorgung über die Datenleitung erfolgt - oder mit 'lokaler Stromversorgung' verwendet werden, bei der die Stromversorgung für den Wandler über den Vin-Pin erfolgt.
Bitte beachten Sie: diese Karte hat keine Pegelverschiebung auf der 3V-Datenleitung
- Arbeitet mit jedem Thermoelement des Typs K
- wird mit keiner anderen Art von Thermoelement außer dem Typ K funktionieren
- -270°C bis +1370°C Ausgabe in 0,25-Grad-Schritten
- Interne Temperaturanzeige
- 3,3 bis 5V Stromversorgung. Datenleitung ist nur 3V

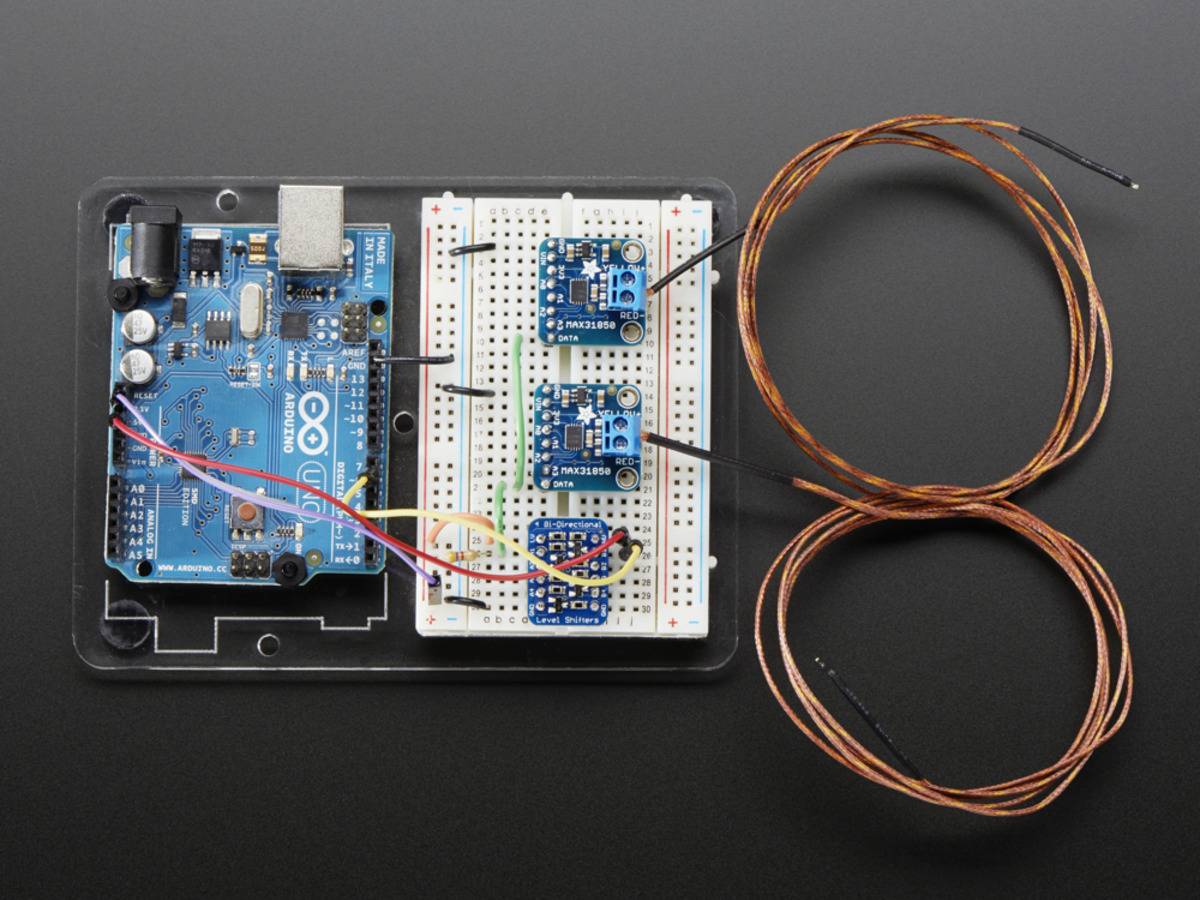

- 1-Draht-Schnittstelle ermöglicht eine beliebige Anzahl von Thermoelementverstärkern auf einer einzigen Datenleitung
Hinweis: Die mit Ihrem Produkt mitgelieferte Klemmenleiste kann blau oder schwarz sein.
TECHNISCHE DETAILS
Abmessungen (ohne Überschriften):20mm x 20mm
