Adafruit NeoPixel Ring - 16 x 5050 RGB LED with Integrated Drivers
Adafruit NeoPixel Ring - 16 x 5050 RGB LED with Integrated Drivers
Übersicht

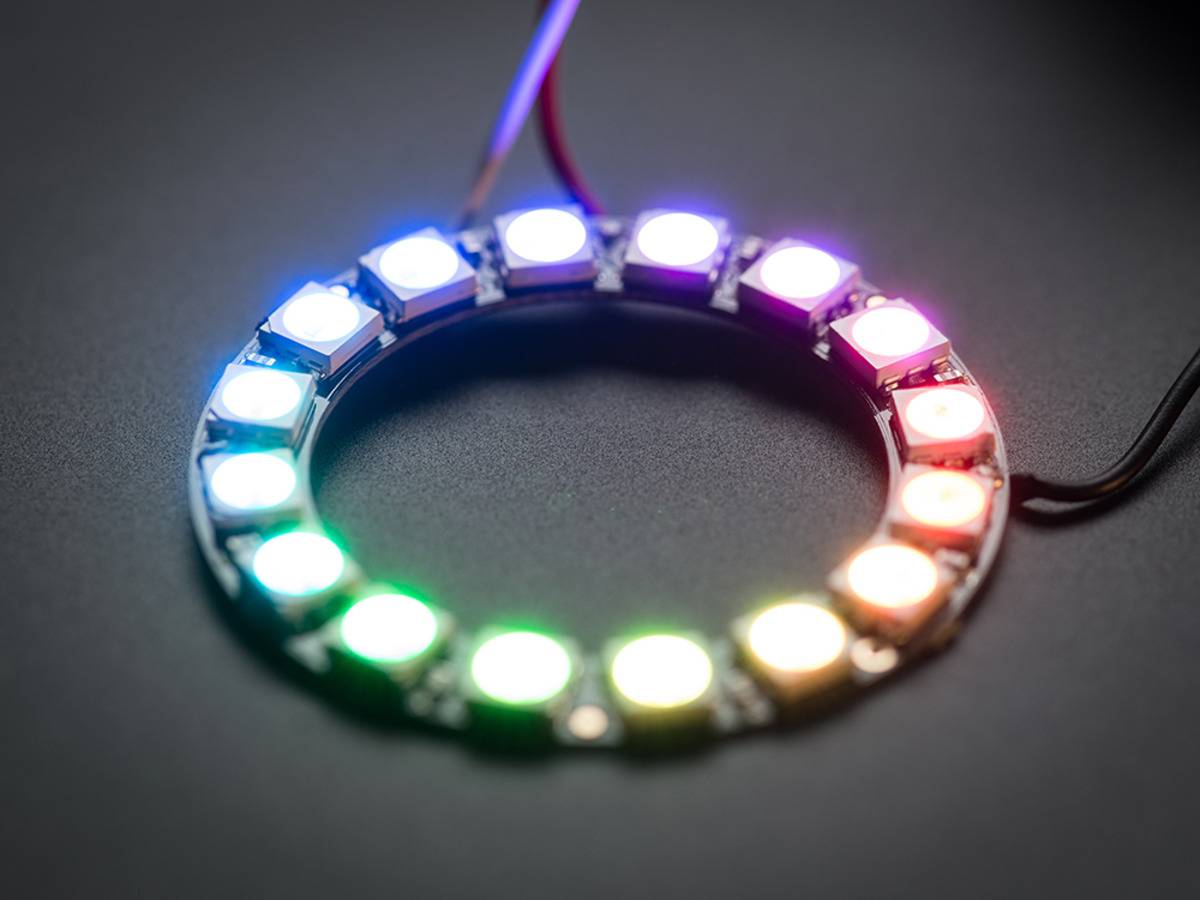

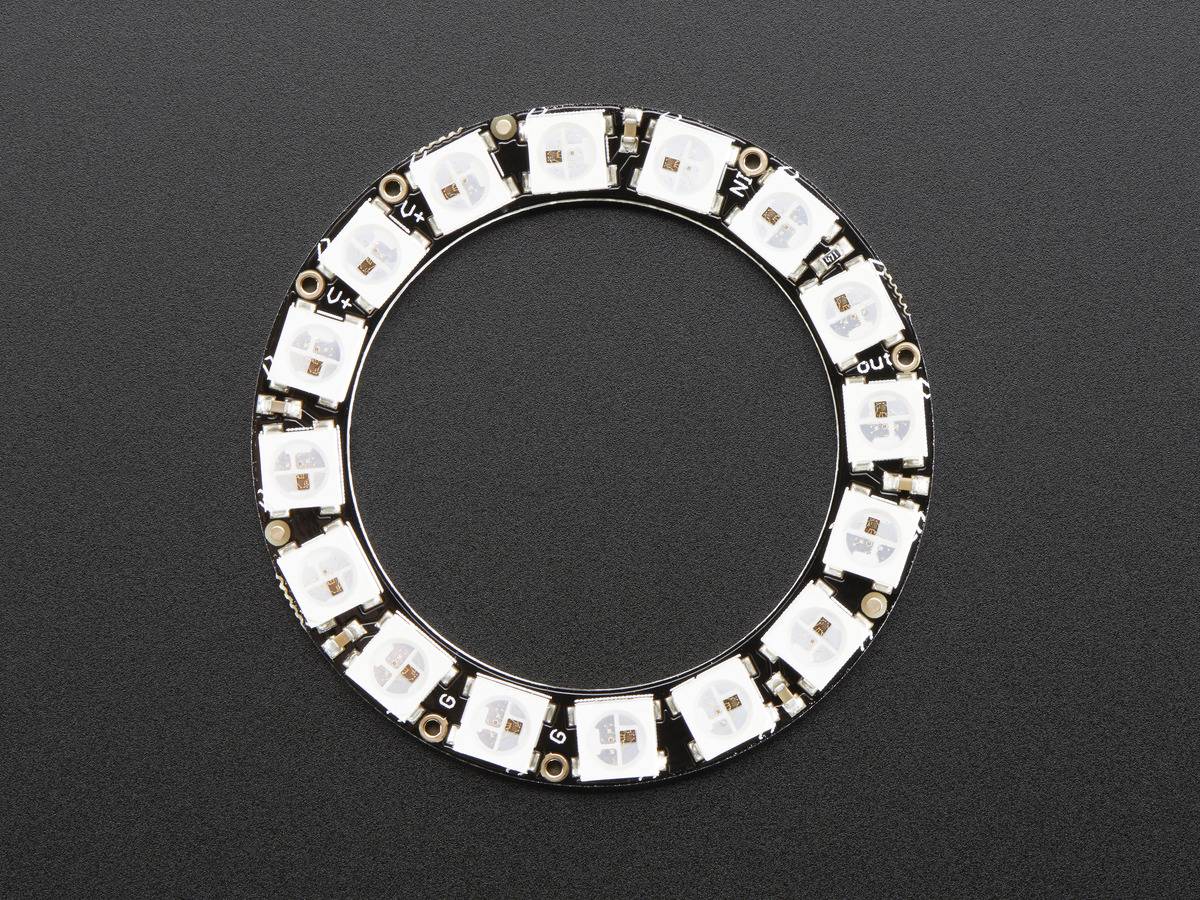

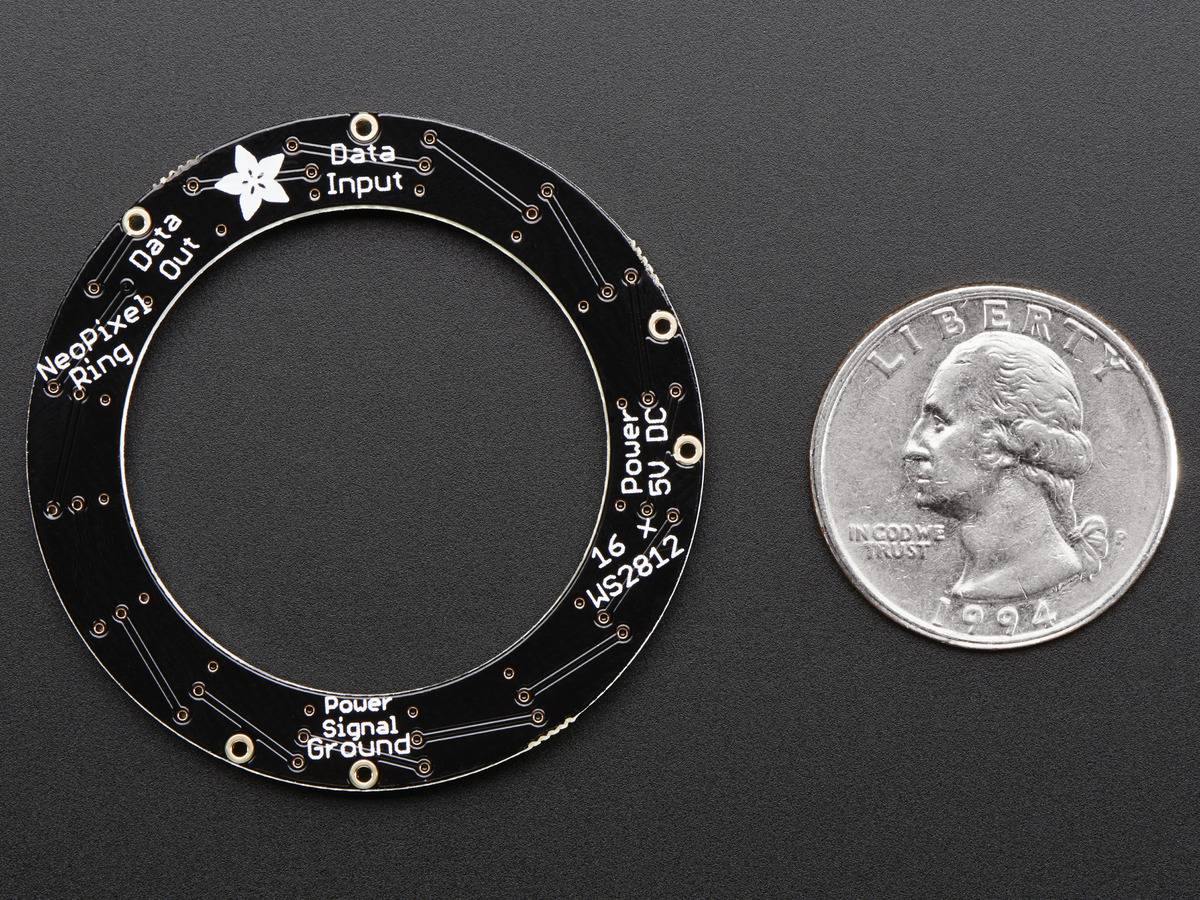

Rund und rund und rund sie gehen! 16 ultrahelle intelligente LED-NeoPixel sind in einem Kreis mit 44,5 mm (1,75") Außendurchmesser angeordnet. Die Ringe sind "kettenfähig" - verbinden Sie den Ausgangspin von einem mit dem Eingangspin eines anderen. Verwenden Sie nur einen Mikrocontroller-Pin, um so viele zu steuern, wie Sie miteinander verketten können! Jede LED ist adressierbar, da sich der Treiberchip innerhalb der LED befindet. Jeder hat einen Konstantstromantrieb von ~18mA, so dass die Farbe sehr konstant bleibt, auch wenn die Spannung variiert, und es werden keine externen Drosselwiderstände benötigt, was das Design schlank macht. Power die ganze Sache mit 5VDC (4-7V funktioniert) und Sie sind bereit zu rocken.
Es gibt eine einzige Datenleitung mit einem sehr zeitspezifischen Protokoll. Da das Protokoll sehr zeitempfindlich ist, erfordert es einen Echtzeit-Mikrocontroller wie AVR, Arduino, PIC, mbed, etc. Es kann nicht mit einem Linux-basierten Mikrocomputer oder einem interpretierten Mikrocontroller wie dem netduino oder Basic Stamp verwendet werden. Unsere wunderbar geschriebene Neopixel-Bibliothek für Arduino unterstützt diese Pixel! Da es eine von Hand abgestimmte Montage erfordert, ist es nur für AVR-Kerne geeignet, aber andere haben diesen Chip-Treibercode möglicherweise portiert, also googeln Sie bitte herum. Ein 8MHz oder schneller Prozessor ist erforderlich.
Technische Daten
Lieferumfang
1x Adafruit NeoPixel Ring - 16 x 5050 RGB LED mit integrierten Treibern
