Adafruit NeoPixel Shield for Arduino - 40 RGB LED Pixel Matrix

Überblick

Adafruit NeoPixel Shield for Arduino - 40 RGB LED Pixel Matrix

Beschreibung

Übersicht

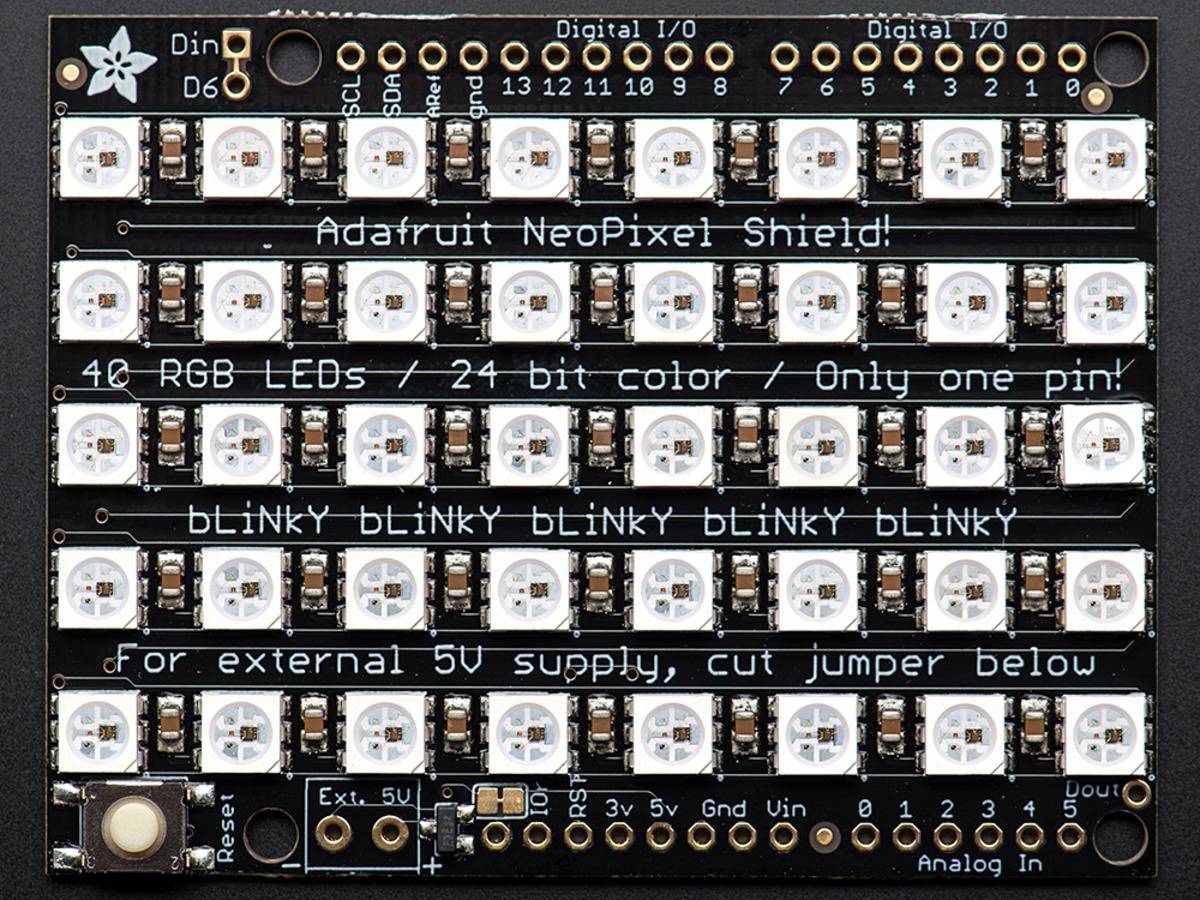

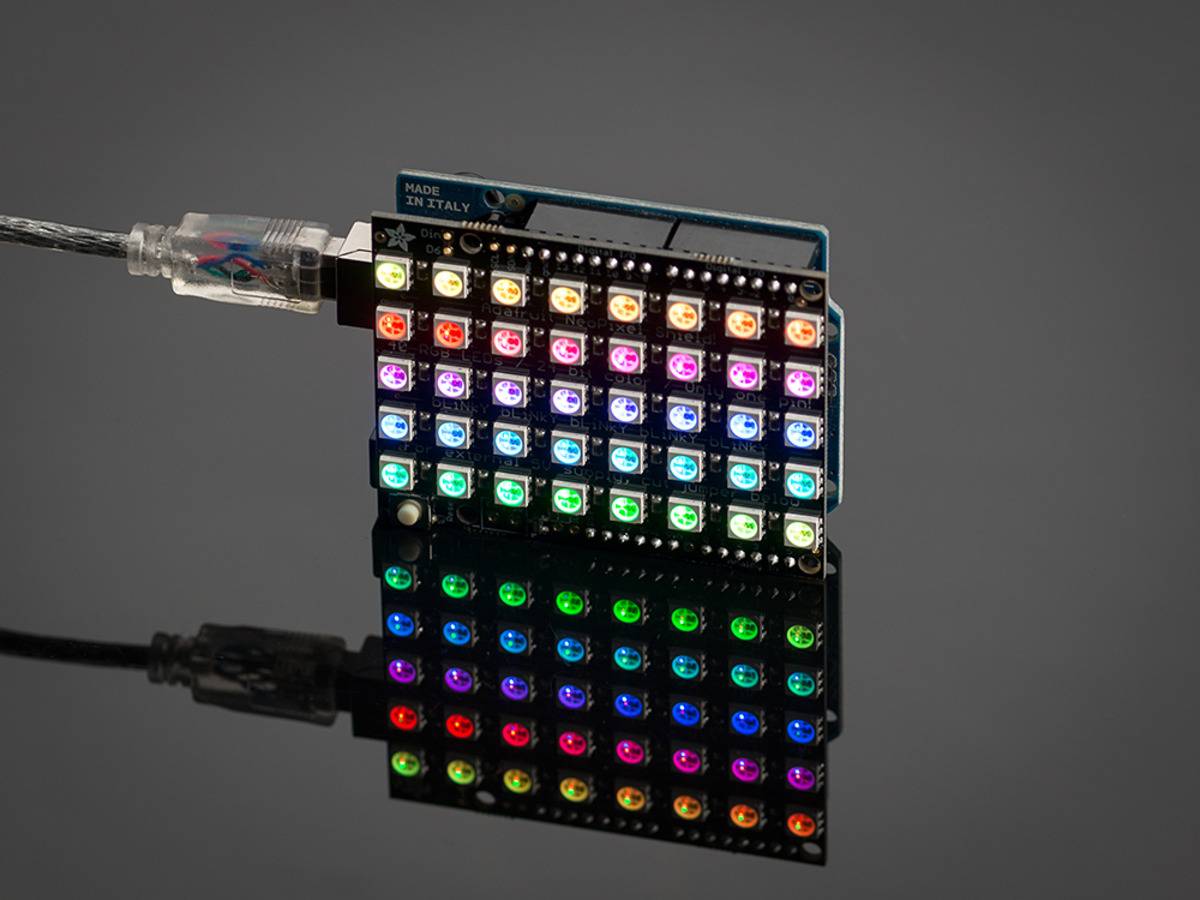

P>Positionieren Sie Ihre Sonnenbrille, bevor Sie diesen Schild auf Ihre Duino legen - 40 blasenbildende RGB-LEDs schmücken den NeoPixel-Schild für eine Vielzahl von konfigurierbaren Farben. In einer 5x8-Matrix angeordnet, ist jedes Pixel einzeln adressierbar. Es wird nur ein Pin (Digital #6) benötigt, um alle LEDs zu steuern. Sie können eine Leiterbahn schneiden und fast jeden anderen Pin verwenden, wenn Sie eine Anpassung benötigen.

Um den Start zu erleichtern, werden die LEDs standardmäßig über die 5V Onboard-Arduino-Versorgung versorgt. Solange Sie nicht alle Pixel mit voller Leistung weiß aufleuchten, sollte das in Ordnung sein. Wenn Sie den Schirm mit einem externen Netzteil betreiben wollen, löten Sie die mitgelieferte Klemmleiste (pro-tip: legen Sie sie auf die Unterseite der Platine, damit sie nicht klebt) ein, um ein externes 4-6VDC-Netzteil einzubinden - dieses Netzteil versorgt auch den Arduino und den Schirm. Es gibt einen Polaritätsschutz-FET am externen Eingang, falls Sie die Stromversorgung rückwärts verdrahten.

Wenn Sie MEHR Blinken benötigen, können Sie diese miteinander verketten. Für den zweiten Schirm verbinden Sie den DIN-Anschluss mit dem DOUT des ersten Schirms. Schließen Sie auch einen Erdungsstift an und versorgen Sie ihn mit 5V. Na also! Sie können so viele verketten, wie Sie möchten, obwohl Sie nach 5 oder mehr Schilden wenig RAM haben können, wenn Sie ein UNO verwenden.

Technische Daten

• Maße:53.36mm x 68.85mm x 3.22mm


• Gewicht: 27.10g


• May ship with either WS2812B or SK6812-basierte LEDs. Sie sind die gleiche Funktionalität, Farbreihenfolge und Protokoll

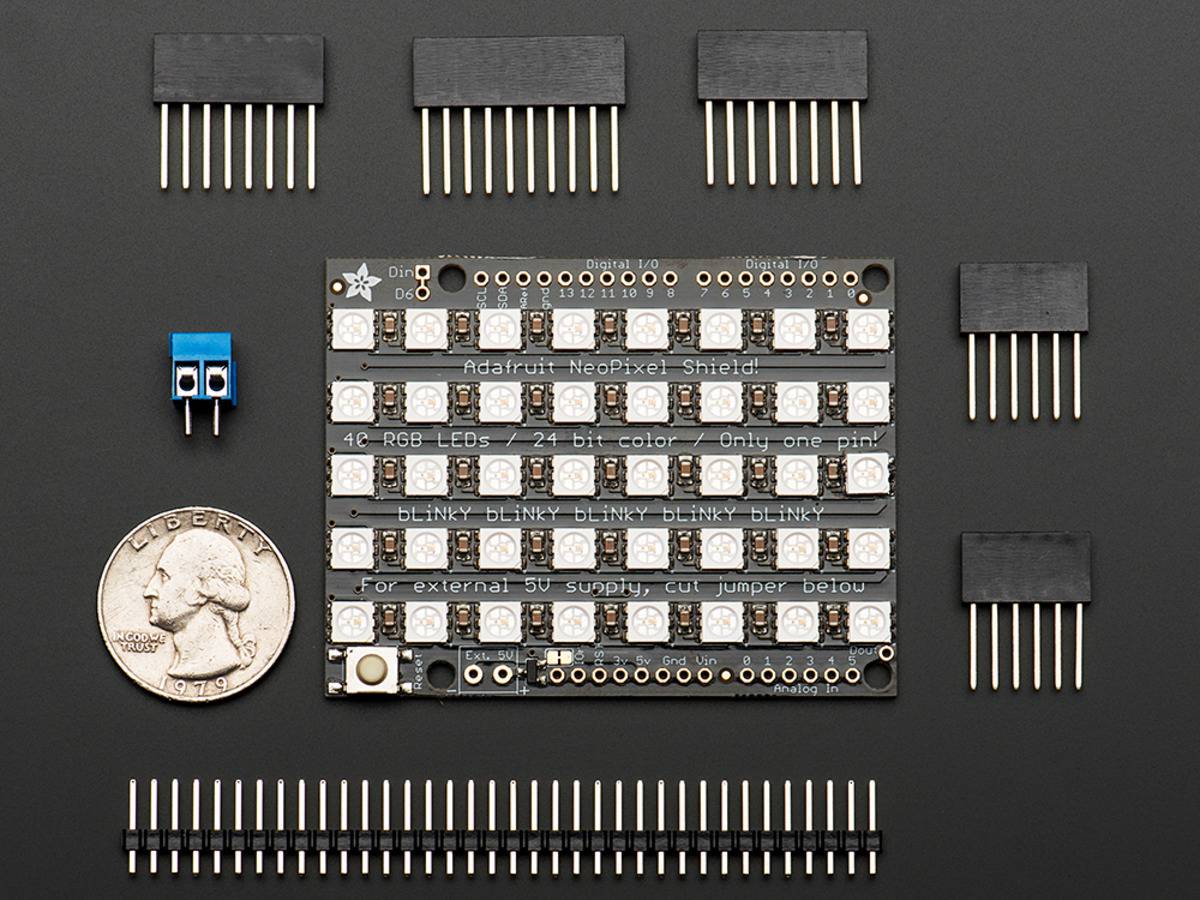

Lieferumfang

• 1x Adafruit NeoPixel Shield für Arduino - 40 RGB LED Pixel Matrix
