Adafruit NeoPixel Shield - 40 RGBW - Warm White

Überblick

Adafruit NeoPixel Shield - 40 RGBW - Warm White

Beschreibung

Übersicht

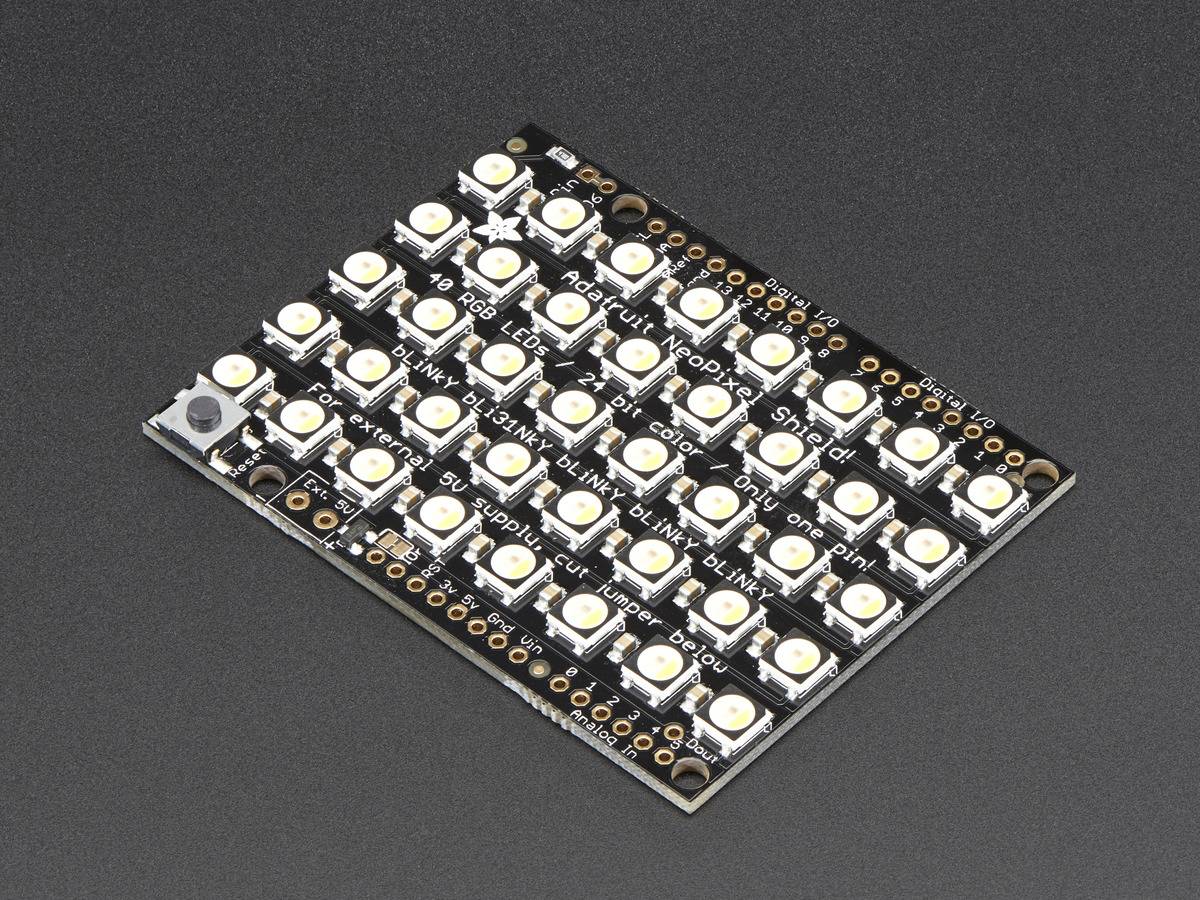

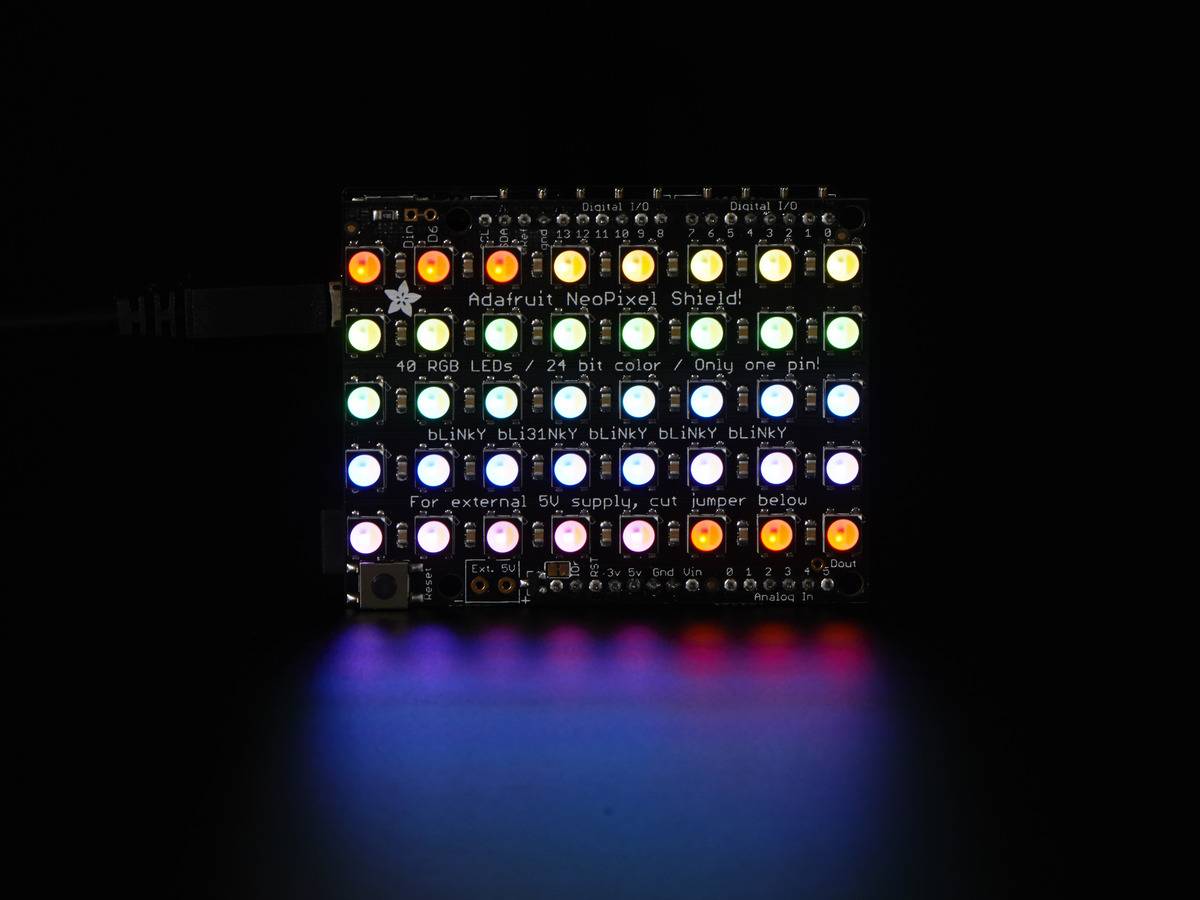

P>Positionieren Sie Ihre Sonnenbrille, bevor Sie dieses Schild auf Ihr Duino legen - 40 RGBW-LEDs mit Augenblasen zieren das NeoPixel-Schild für eine Vielzahl von konfigurierbaren Farben. In einer 5x8-Matrix angeordnet, ist jedes Pixel einzeln adressierbar. Es wird nur ein Pin (Digital #6) benötigt, um alle LEDs zu steuern.

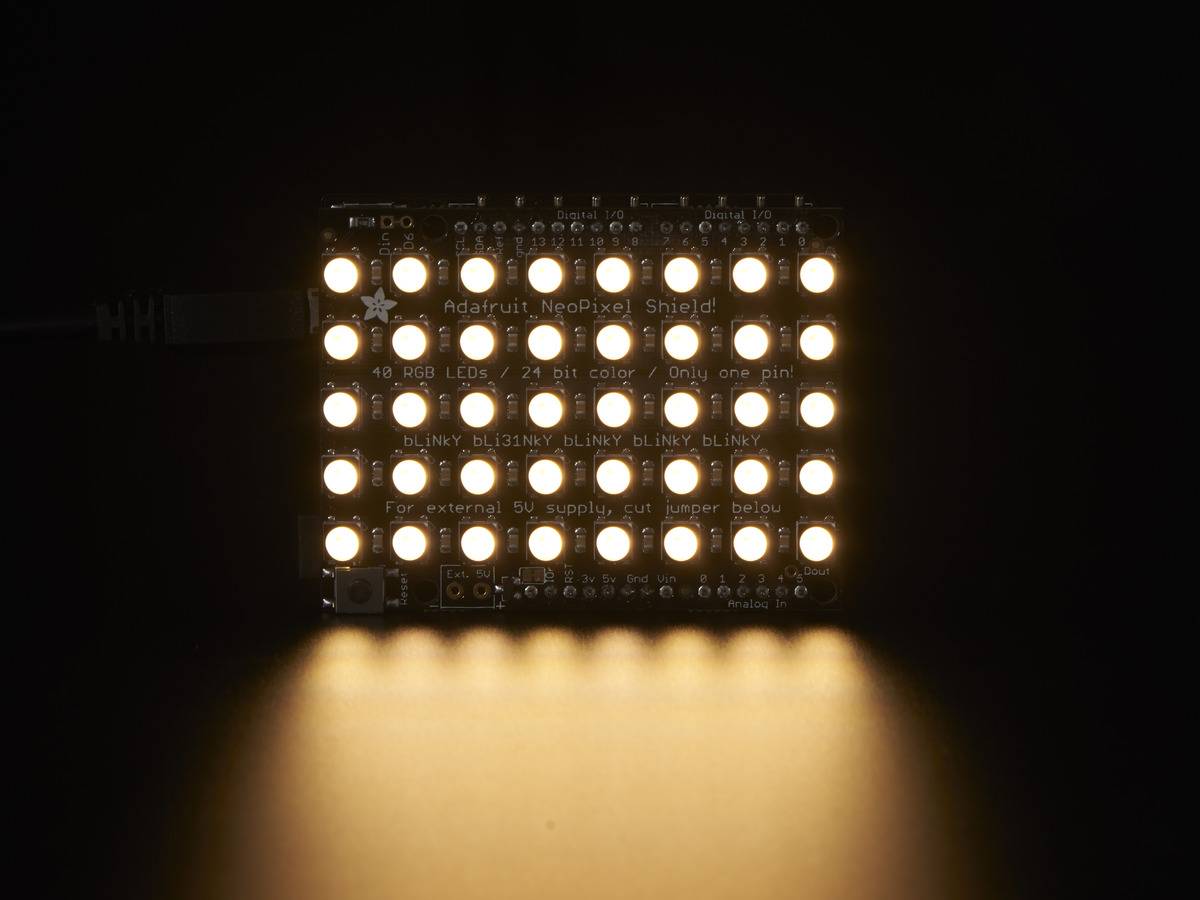

Dies ist die warmweiße RGBW-Version. Das NeoPixel ist 'geteilt', eine Hälfte ist das RGB, das Sie kennen und lieben, die andere Hälfte ist eine weiße LED mit gelbem Phosphor. Unbeleuchtet ähnelt es einem Eigelb. Diese sind wahnsinnig hell und können mit 8-Bit-PWM pro Kanal gesteuert werden (8 x 4 Kanäle = 32-Bit-Farbe insgesamt).

Um den Start zu erleichtern, werden die LEDs standardmäßig über die 5V Onboard-Arduino-Versorgung versorgt. Solange Sie nicht alle Pixel mit voller Leistung weiß aufleuchten, sollte das in Ordnung sein. Wenn Sie den Schirm mit einem externen Netzteil betreiben wollen, löten Sie die mitgelieferte Klemmleiste (pro-tip: legen Sie sie auf die Unterseite der Platine, damit sie nicht klebt) ein, um ein externes 4-6VDC-Netzteil einzubinden - dieses Netzteil versorgt auch den Arduino und den Schirm. Wenn Sie die Anschlussklemme zur Stromversorgung der Abschirmung verwenden möchten, den Arduino selbst aber nur auf DC- oder USB-Stromversorgung betreiben, schneiden Sie die Mitte der Lötbrücke rechts neben der Anschlussklemme ab. Es gibt einen Polaritätsschutz-FET am externen Eingang, falls Sie die Stromversorgung rückwärts verdrahten.

Technische Daten

• Dimensions: 53mm x 69mm x 3mm


• Gewicht: 27.10g


• SK6812 Datenblatt

Lieferumfang

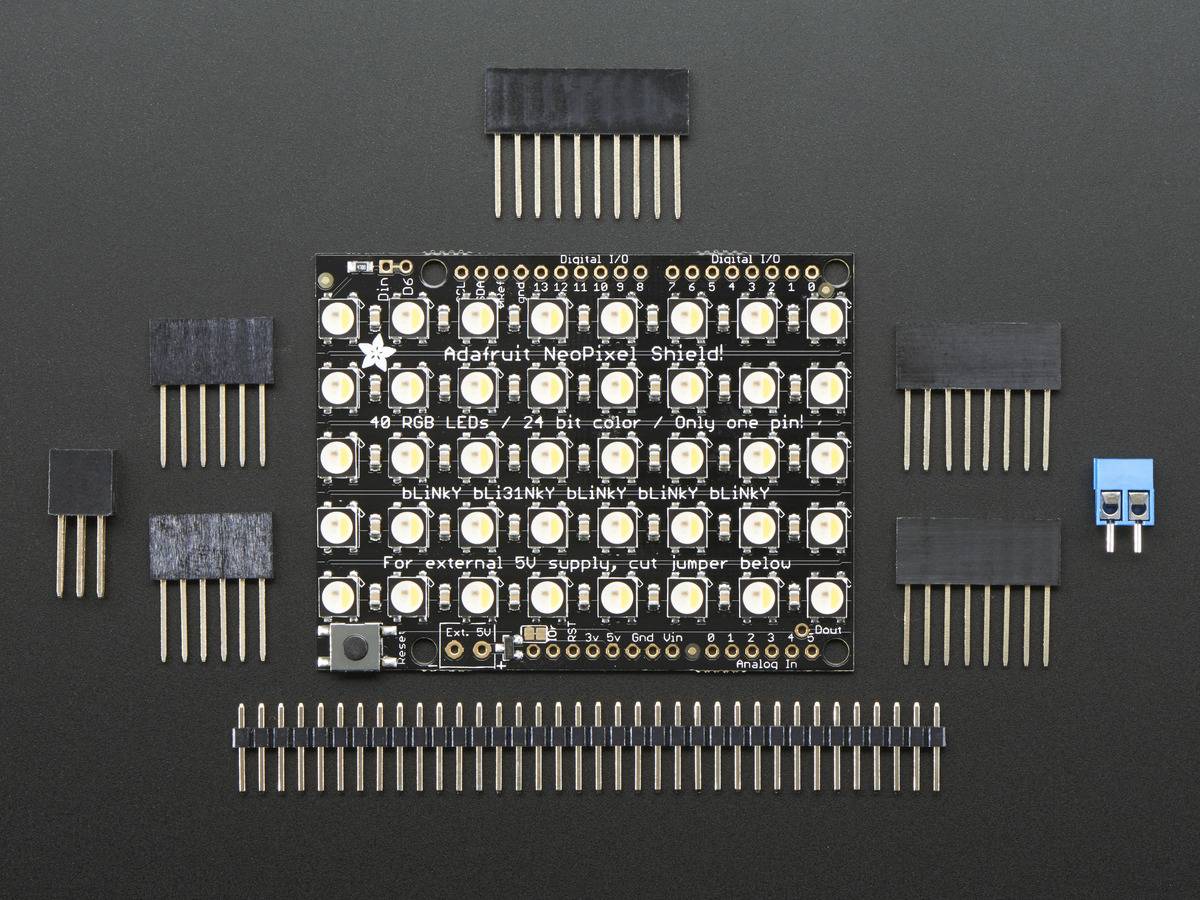

• 1x Adafruit NeoPixel Shield - 40 RGBW - Warm White
