Adafruit NeoPixel NeoMatrix - 64 RGBW - Warm White

Überblick

Adafruit NeoPixel NeoMatrix - 64 RGBW - Warm White

Beschreibung

Übersicht

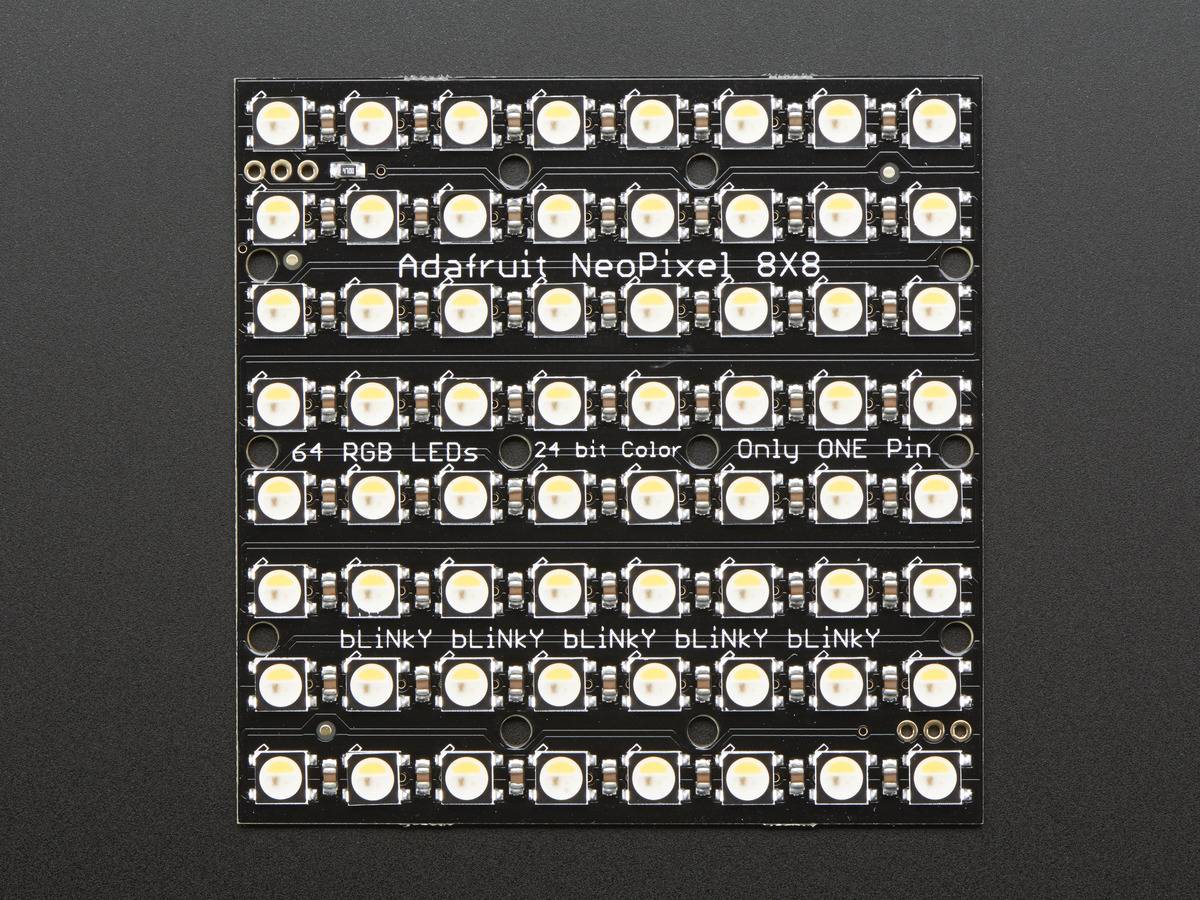

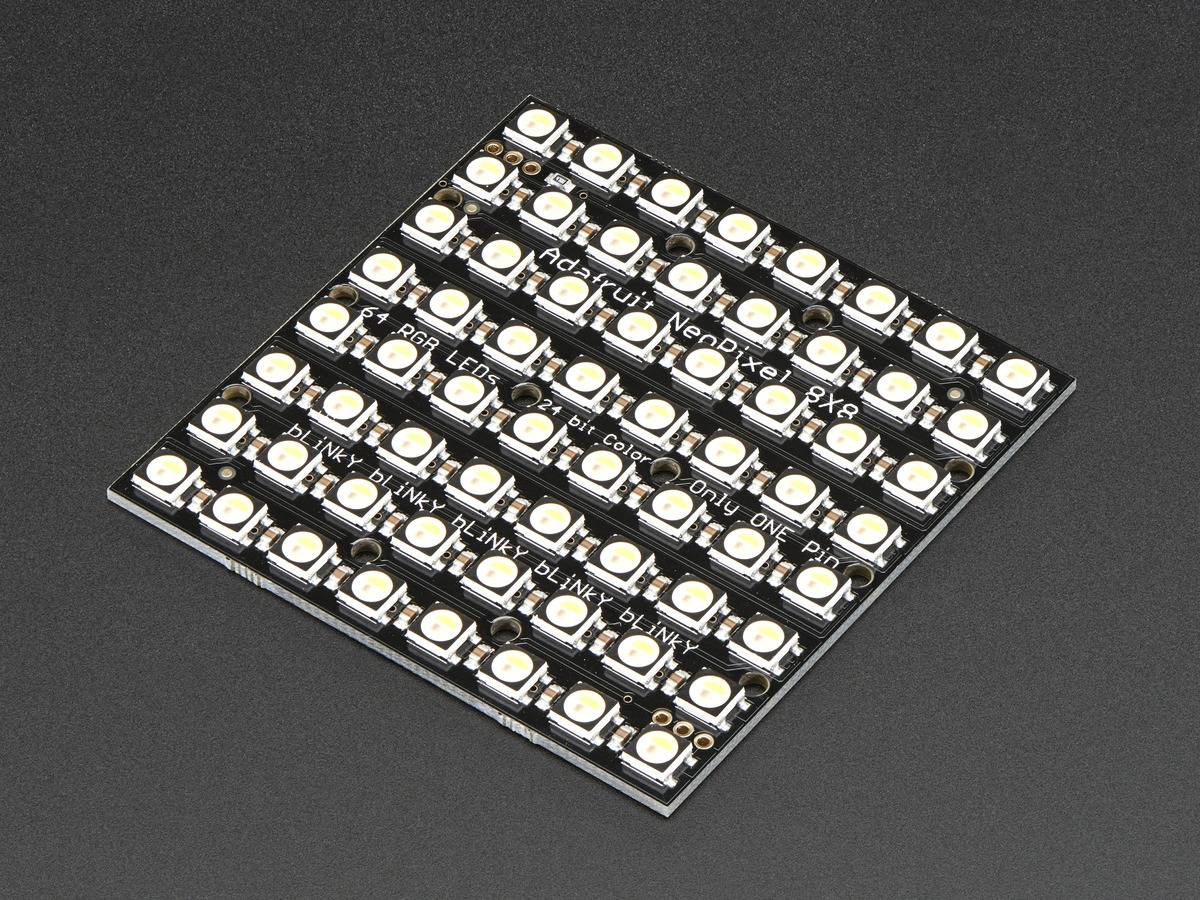

Prüfen Sie Ihre Sonnenbrille, bevor Sie diese LED-Matrix verkabeln - 64 augenblasende RGBW-LEDs schmücken die NeoMatrix für einen Hauch von konfigurierbaren Farben und Weiß. In einer 8x8-Matrix angeordnet, ist jedes Pixel einzeln adressierbar. Es wird nur ein Mikrocontroller-Pin benötigt, um alle LEDs zu steuern, und Sie erhalten 24 Bit Farbe für jede LED.

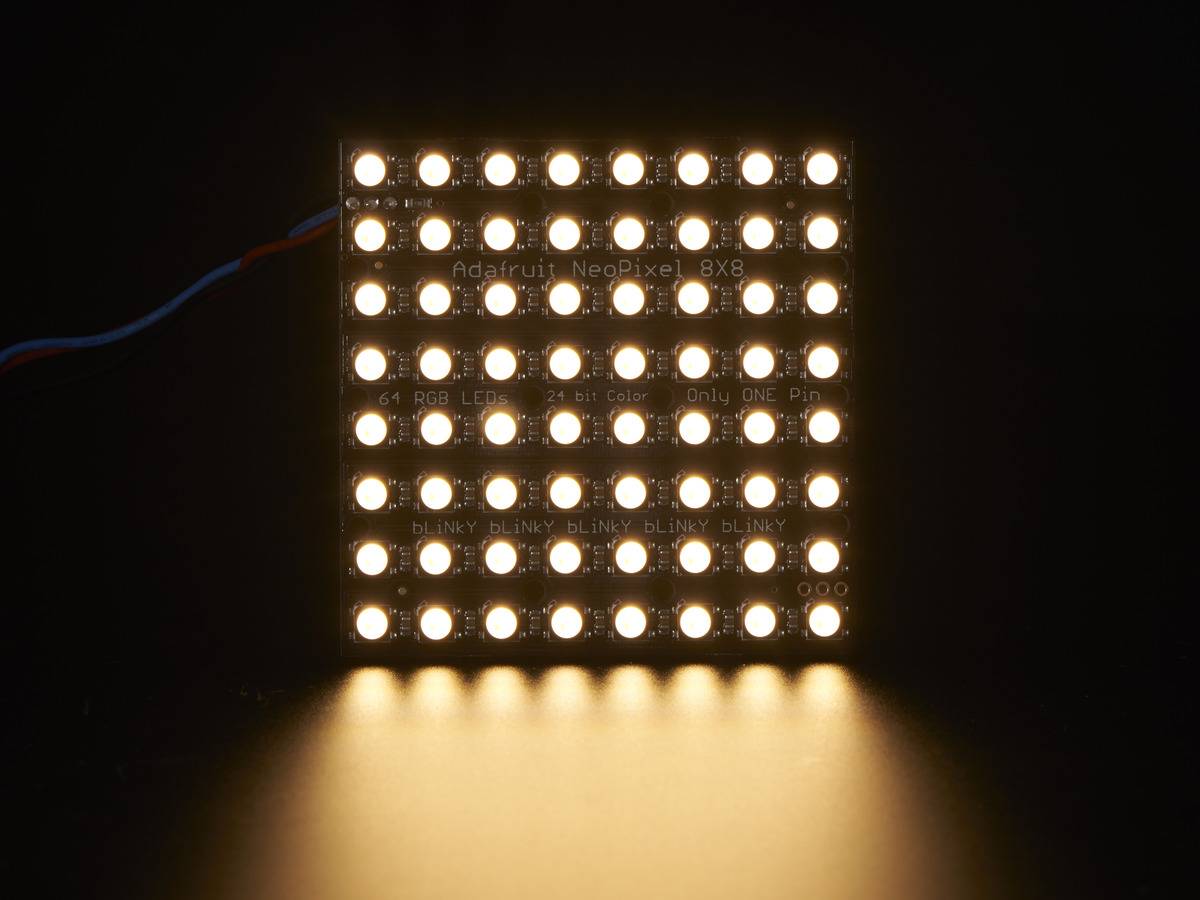

Dies ist die Warmweiß-RGBW-Version. Das NeoPixel ist'geteilt', eine Hälfte ist das RGB, das Sie kennen und lieben, die andere Hälfte ist eine weiße LED mit gelbem Phosphor. Unbeleuchtet ähnelt es einem Eigelb. Diese sind wahnsinnig hell und können mit 8-Bit-PWM pro Kanal gesteuert werden.

Verdrahtung ist einfach: Es gibt zwei 3-polige Verbindungsports. Löten Sie die Drähte an den Eingangsport und versorgen Sie die +5V- und Erdungspins mit 5VDC, verbinden Sie dann den DIN-Pin mit Ihrem Mikrocontroller. Wenn Sie unsere NeoPixel Arduino-Bibliothek verwenden, verwenden Sie digital #6. Außerdem müssen Sie eine gemeinsame Masse von der 5V-Stromversorgung zum Mikrocontroller/Arduino herstellen. Da jede LED bis zu 60mA aufnehmen kann, empfehlen wir unser 5V 2A Netzteil. Es ist ungefähr 1-2A des Stroms pro Panel.

Wenn Sie MEHR blinken müssen, können Sie diese zusammenketten. Für den zweiten Schirm verbinden Sie den DIN-Anschluss mit dem DOUT der ersten Platte. Schließen Sie auch einen Erdungsstift an und versorgen Sie ihn mit 5V. Sie können so viele Verkettungen durchführen, wie Sie möchten, obwohl Sie nach 4 oder mehr Panels keinen RAM-Speicher mehr haben, wenn Sie einen UNO verwenden. Für so viele von ihnen benötigen Sie möglicherweise ein 5V 10A Netzteil!

Technical Details

• Dimensions verwendet werden: 71mm x 71mm x 3mm


• Gewicht: 24.21g

Lieferumfang

• 1x Adafruit NeoPixel NeoMatrix - 64 RGBW - Warm White
