Beschreibung

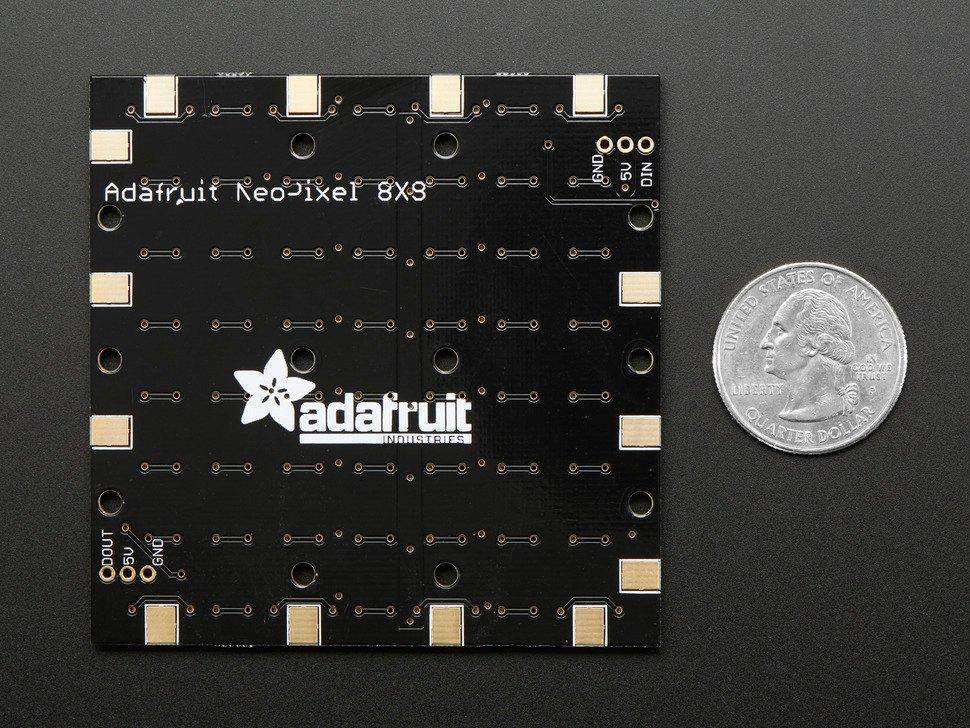

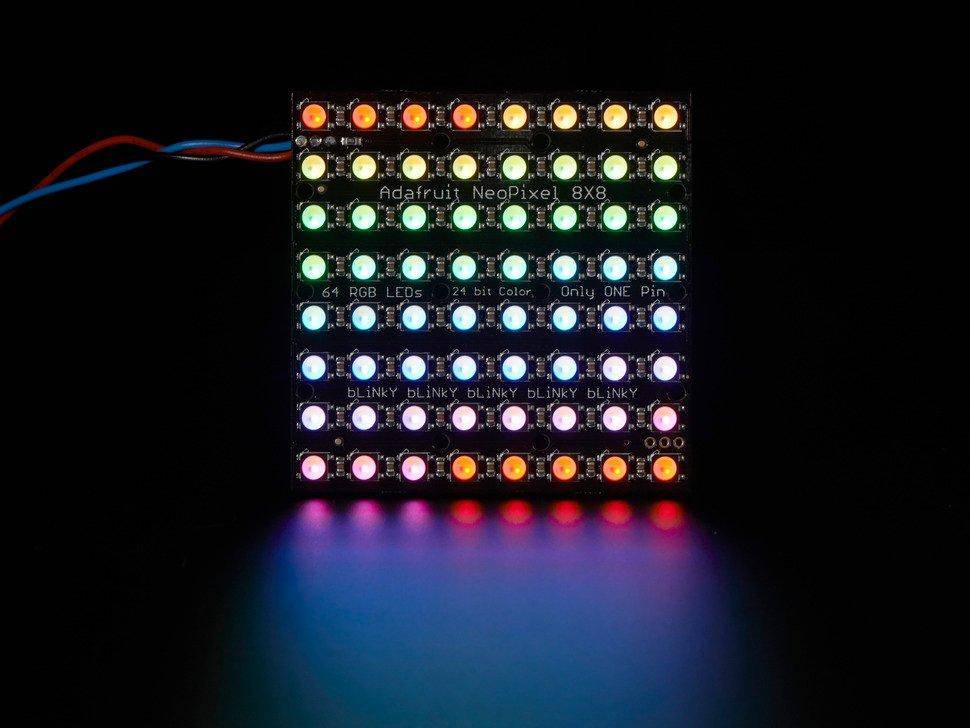

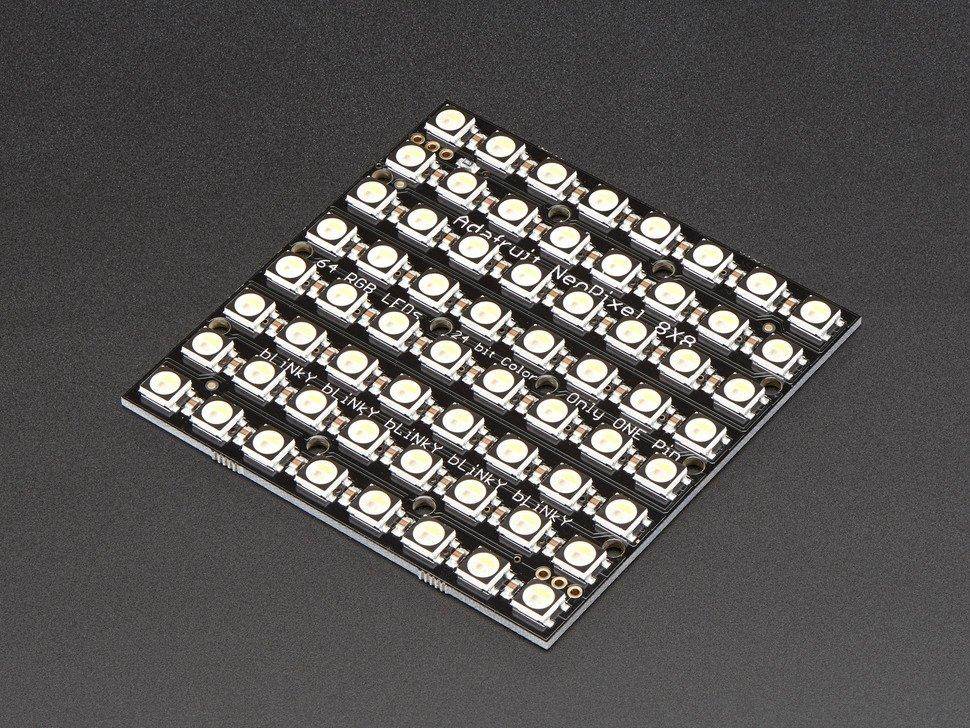

Setzen Sie Ihre Sonnenbrille auf, bevor Sie diese LED-Matrix verkabeln -64 augenfällige RGBW-LEDs zieren die NeoMatrix für einen Hauch von konfigurierbarerFarbe und weiß. In einer 8x8-Matrix angeordnet, ist jeder Pixel einzelnadressierbar. Es wird nur ein Mikrocontroller-Pin benötigt, um alle LEDs zu steuern,und Sie erhalten 24 Bit Farbe für jede LED.

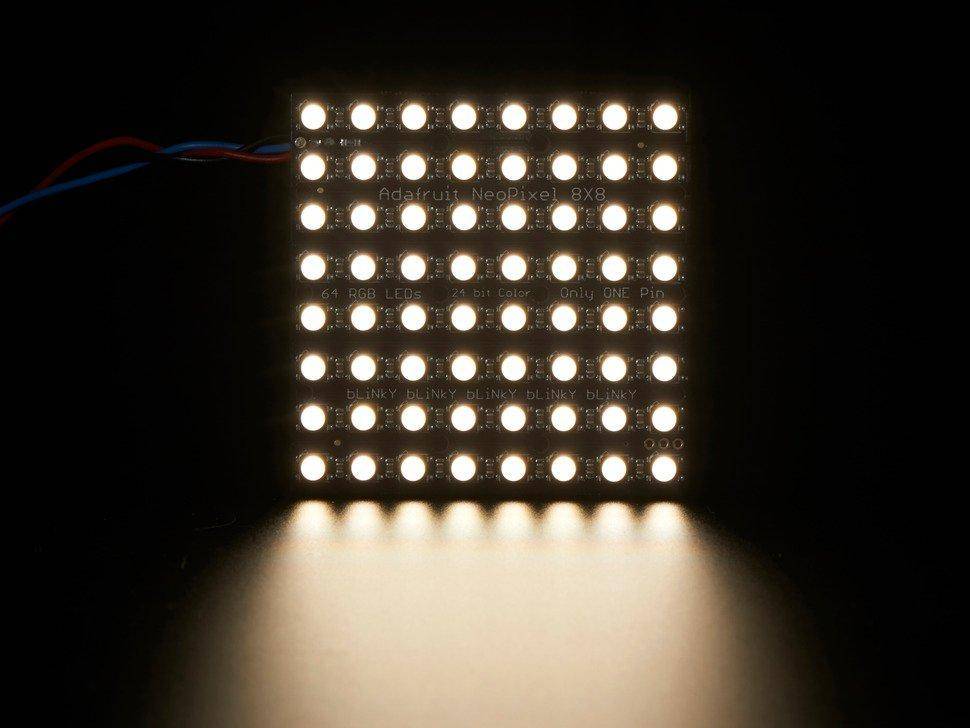

Dies ist die Version Natural White RGBW. Wir haben diese NeoMatrix auchin Warmweiß, Kaltweiß, und gutem altem RGB!
Das NeoPixel ist 'geteilt', eine Hälfte ist RGB wie Sie es kennen und lieben, die andere Hälfteist eine weiße LED mit gelbem Phosphor. Unbeleuchtet ähnelt sie einem Eigelb. Beleuchtet sinddiese wahnsinnig hell und können mit 8-Bit-PWM pro Kanal gesteuertwerden (8 x 4 Kanäle = insgesamt 32-Bit-Farbe). Großartig, um Ihrem Projekt viele bunte + weißePunkte hinzuzufügen!
Die Verkabelung ist einfach: Es gibt zwei 3-polige Verbindungsanschlüsse. Löten Sie Drähte an denEingangsport und liefern Sie 5VDC an die +5V- und Masse-Pins, dann verbinden Sie den DIN-Pin mitIhrem Mikrocontroller. Wenn Sie unsere NeoPixel-Arduino-Bibliothek verwenden, verwenden SieDigital #6. Sie müssen auch eine gemeinsame Masse von der 5V-Stromversorgung zum Mikrocontroller/Arduinoherstellen. Da jede LED bis zu 60 mA ziehen kann (das sind bis zu 3,5 Ampere pro Panel, wenn alleLEDs hellweiß leuchten!), empfehlen wir unser 5V 2A-Netzteil. Für die meisten Anwendungen werdenSie etwa 1-2A Strom pro Panel sehen.
Wenn Sie z.B. MEHR Blinklicht benötigen, können Sie diese miteinander verketten. Für die zweiteAbschirmung verbinden Sie den DIN-Anschluss mit dem DOUT der ersten Tafel. Verbinden Sie aucheinen Erdungsstift miteinander und versorgen Sie ihn mit 5V. So geht's! Sie können so vielemiteinander verketten, wie Sie möchten, aber nach 4 oder mehr Panels kann der RAM-Speicher knappwerden, wenn Sie ein UNO verwenden. Achten Sie auch auf Ihren Stromverbrauch, möglicherweisebenötigen Sie für so viele davon eine 5V-10A-Stromversorgung!
Es gibt eine einzige Datenleitung mit einem sehr zeitspezifischen Protokoll. Da das Protokollsehr Timing-sensitiv ist, benötigt es einen Echtzeit-Mikrocontroller wie einen AVR, Arduino,PIC, mbed usw. Es kann nicht mit einem Linux-basierten Mikrocomputer oder einem interpretiertenMikrocontroller wie dem netduino oder Basic Stamp verwendet werden. Unsere wunderbar geschriebeneNeopixel-Bibliothek für Arduino unterstützt diese Pixel! Da sie von Hand zusammengesetzt werdenmuss, ist sie nur für AVR-Kerne gedacht, aber andere haben vielleicht diesen Chip-Treiber-Codeportiert. Ein Prozessor mit 8MHz oder schneller ist erforderlich.
Unser detaillierter NeoPixel Uberguide enthält alles, was Sie für die Verwendung von NeoPixeln in jeder Form und Größebenötigen. Einschließlich einsatzbereiter Bibliothek & Beispielcode für die ArduinoUNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma, Arduino Due & ArduinoMega/ADK (alle Versionen)
