Adafruit,Mono 2.5W Class D Audio Amplifier - PAM8302
6,84 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
4-6 Tage
Verkauf & Versand:
Eckstein Komponente
6,84 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
BESCHREIBUNG

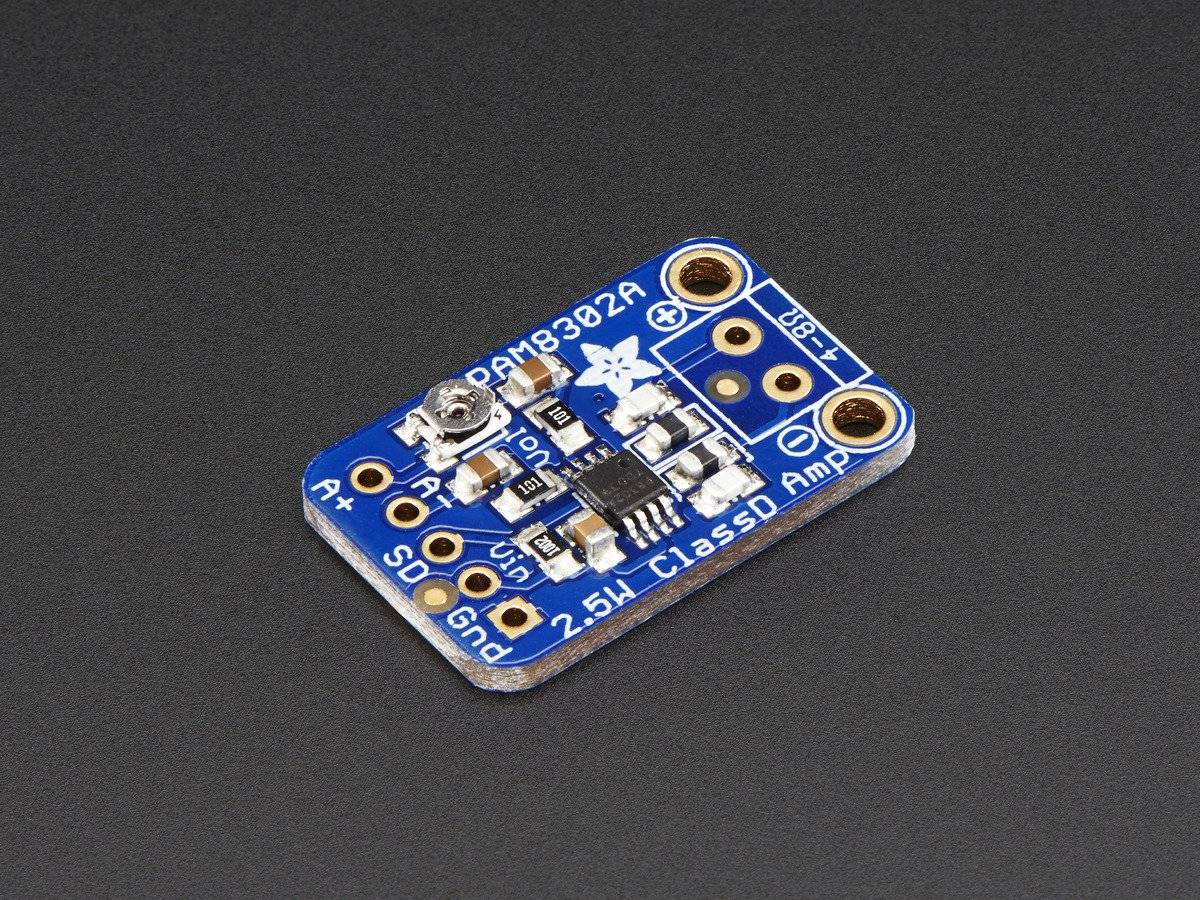

Dieser superkleine Mono-Verstärker ist überraschend leistungsstark - er kann bis zu 2,5 Watt an 4-8 Ohm Impedanz-Lautsprecher liefern. Im Inneren des Miniatur-Chips befindet sich ein Klasse-D-Controller, der mit 2,0V-5,5VDC betrieben werden kann. Da der Verstärker ein Klasse-D-Verstärker ist, ist er sehr effizient (über 90% Effizienz, wenn ein 8O Lautsprecher mit über einem halben Watt betrieben wird) - was ihn perfekt für portable und batteriebetriebene Projekte macht. Er hat einen eingebauten Wärme- und Überstromschutz, aber wir konnten kaum erkennen, dass er heiß geworden ist. Es gibt sogar einen Volume-Trimmpoti, so dass man die Lautstärke auf der Platine von den voreingestellten 24dB Gain herunterregeln kann. Dieses Board ist ein willkommenes Upgrade für einfache "LM386"-Verstärker!
Lautsprecher ist nicht enthalten, verwenden Sie einen beliebigen Lautsprecher mit 4 Ohm oder höherer Impedanz.
- Ausgangsleistung: 2,5W bei 4O, 10% THD, 1,5W bei 8O, 10% THD, bei 5,5V Versorgung
- 50dB PSRR bei 1KHz
- Filterloses Design, mit Ferritperle + Kondensatoren am Ausgang.
- Feste 24dB Verstärkung, Onboard-Trimmpotentiometer zur Einstellung der Eingangslautstärke.
- Temperatur- und Kurzschluss-/Überstromschutz
- Niedrige Stromaufnahme: 4mA im Ruhezustand und 0,5mA im Shutdown (durch Pullup-Widerstand am SD-Pin)
Hinweis: Der mit Ihrem Produkt mitgelieferte Anschlussblock kann blau oder schwarz sein.
Technische Daten

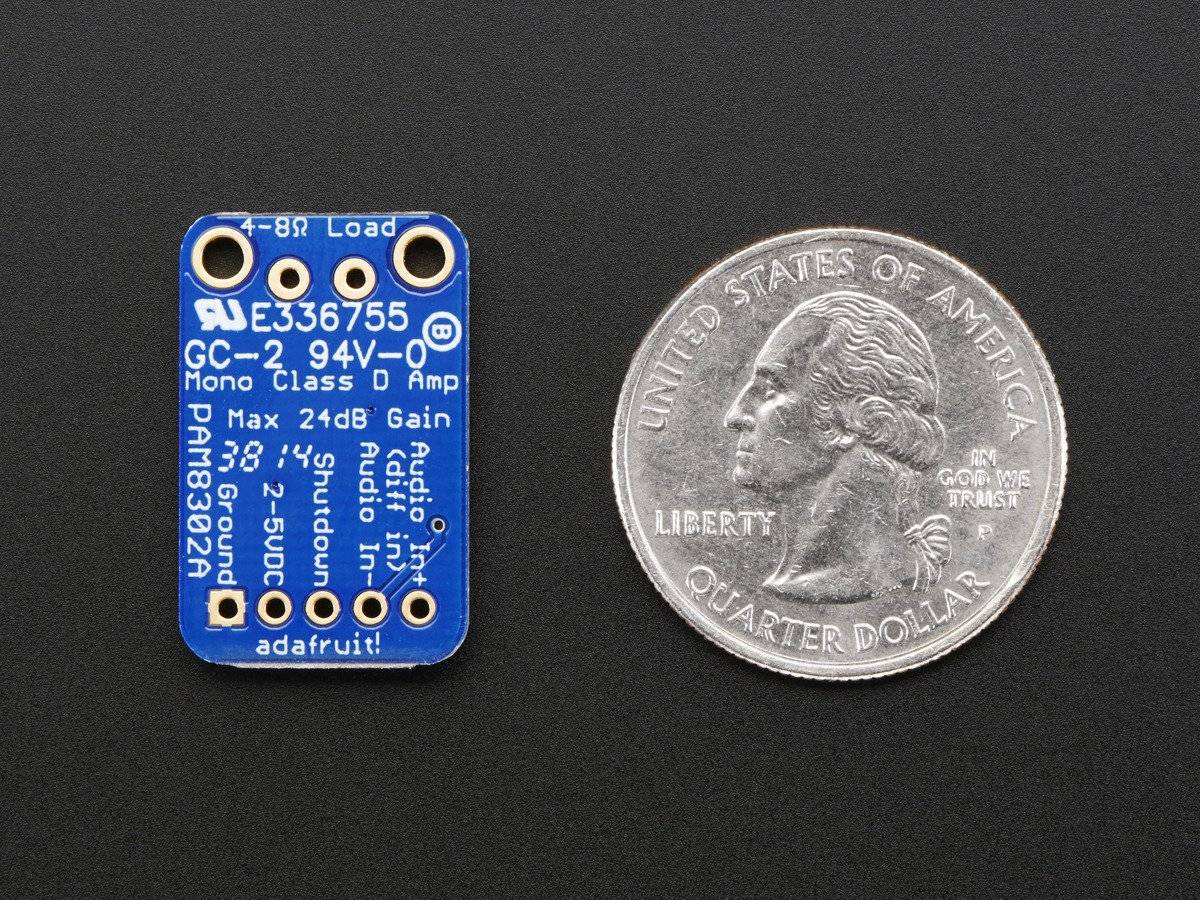

- 15mm x 24mm x 2mm / 0.6" x 0.9" x 0.08"
- Gewicht: 1,4gEigenschaften
Adafruit PAM8302. Produkttyp: Audioverstärker, Kompatibilität: Raspberry Pi, Markenkompatibilität: Raspberry Pi. Breite: 15 mm, Tiefe: 24 mm, Höhe: 2 mm
