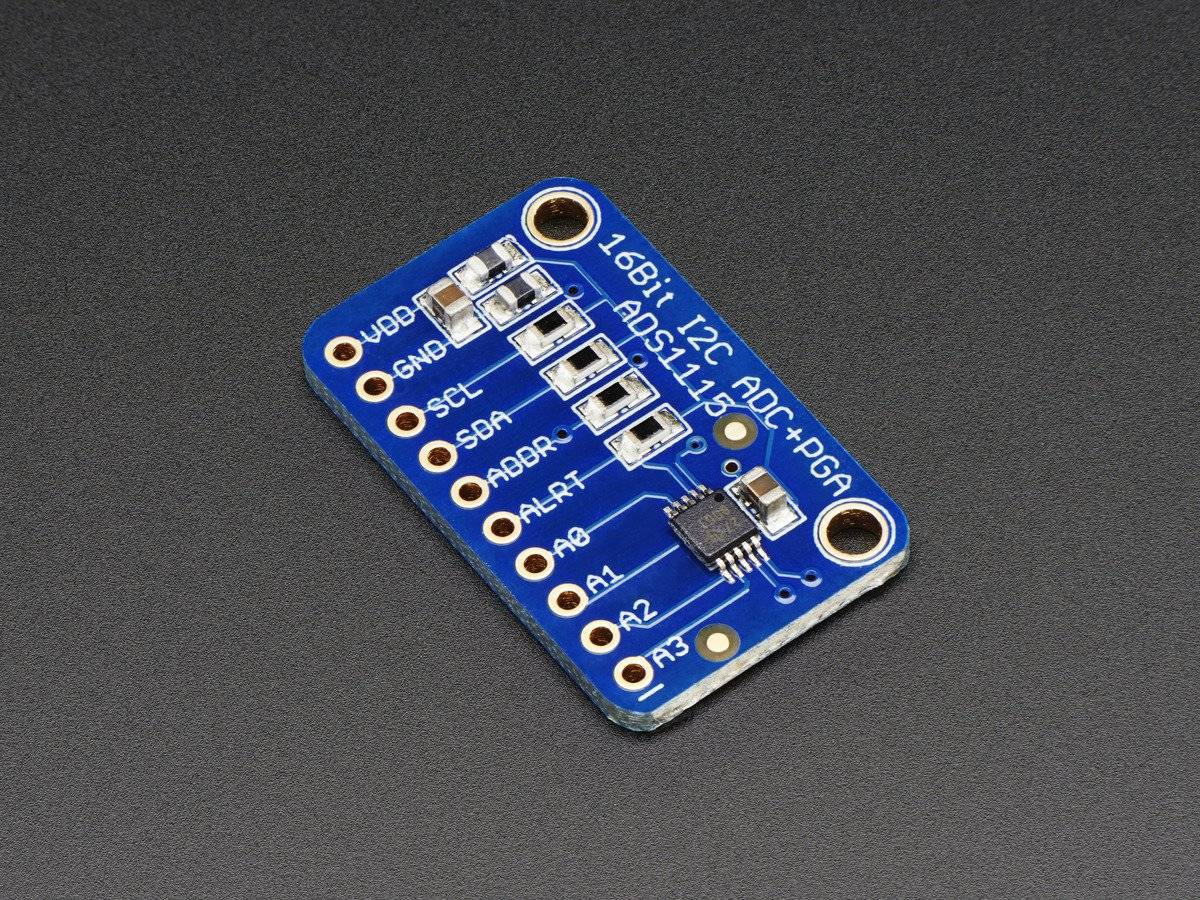

Adafruit ADS1115 16-Bit ADC - 4 Channel with Programmable Gain Amplifier 1085

Überblick

Adafruit ADS1115 16-Bit ADC - 4 Channel with Programmable Gain Amplifier 1085

Beschreibung

Beschreibung

Für Mikrocontroller ohne Analog-Digital-Wandler oder wenn Sie einen ADC mit höherer Präzision wünschen, bietet der ADS1115 eine 16-Bit-Präzision bei 860 Abtastungen/Sekunde über I2C. Der Chip kann als 4 unsymmetrische Eingangskanäle oder zwei differentielle Kanäle konfiguriert werden. Als netter Bonus enthält er sogar einen Verstärker mit programmierbarer Verstärkung von bis zu x16, um kleinere Einzel-/Differenzsignale auf den vollen Bereich zu verstärken. Wir mögen diesen ADC, weil er von 2V bis 5V Leistung/Logik betrieben werden kann, einen großen Bereich von Signalen messen kann und super einfach zu bedienen ist. Er ist ein großartiger 16-Bit-Konverter für allgemeine Zwecke.

Der Chip ist ziemlich klein, deshalb kommt er auf einem Brechbrett mit Ferriten, um den AVDD und AGND ruhig zu halten. Die Anbindung erfolgt über I2C. Die Adresse kann in eine von vier Optionen geändert werden (siehe Datenblatt Tabelle 5), so dass bis zu 4 ADS1115 an einen einzigen 2-Draht-I2C-Bus für 16 Single-Ended-Eingänge angeschlossen werden können.

Der Chip ist ziemlich klein, so dass er auf einem Breakout-Board mit Ferriten kommt, um den AVDD und AGND ruhig zu halten.

Technische Details

• WEITER VERSORGUNGSBEREICH: 2,0V bis 5,5V


• LOW CURRENT CONSUMPTION: Kontinuierlicher Modus: Nur 150µA Einzelschussmodus: Automatische Abschaltung


• PROGRAMMIERBARE DATENRATE: 8SPS bis 860SPS


• INTERNE NIEDRIGE SPANNUNGSSPANNUNGSREFERENZ


• INTERNERNER OSZEILLATOR


• INNENPGA


• I2C-SCHNITTSTELLE: Pin-auswählbare Adressen


• VIER EINZEL- ODER ZWEI UNTERSCHIEDLICHE EINGÄNGE


• PROGRAMMIERBARER KOMPARATOR


• Diese Platine/dieser Chip verwendet I2C 7-Bit-Adressen zwischen 0x48-0x4B, wählbar mit Jumpern

Paketliste

1x ADS1115 16-Bit ADC - 4-Kanal mit programmierbarem Verstärkungsfaktor
