HC-12 433MHz Wireless Serial Remote Modul SI4438 mit Antenna 1000m

Überblick

HC-12 433 SI4438 Wireless Serial Module Remote 1000M With Antenna

Beschreibung

Das drahtlose RF-UART-Kommunikationsmodul HC-12 ist ein eingebettetes drahtloses Mehrkanal-Datenübertragungsmodul. Funkfrequenz von 433,4–473,0 MHz, Kommunikationskanal kann eingestellt werden, Schritt ist 400 kHz, insgesamt 100 Kanäle. Die maximale Sendeleistung des Moduls beträgt 100 mW (20 dBm) und die Empfängerempfindlichkeit bei einer Baudrate von 5000 bps beträgt -116 dBm, die Kommunikationsentfernung beträgt etwa 500 Meter.

Das Modul enthält MCU, Benutzer müssen nicht zusätzlich programmieren, sondern nur UART-Daten senden und empfangen. Das Modul verwendet eine Vielzahl von UART-Übertragungsmodi, die der Benutzer entsprechend den Anforderungen der Verwendung von AT-Befehlen auswählen kann. In den vier UART-Modi FU1, FU2, FU3, FU4 beträgt der durchschnittliche Betriebsstrom 3,6 mA, 80 µA, 16 mA und 16 mA, der maximale Betriebsstrom beträgt 100 mA (Übertragungszustand mit voller Leistung).

Technische Details:

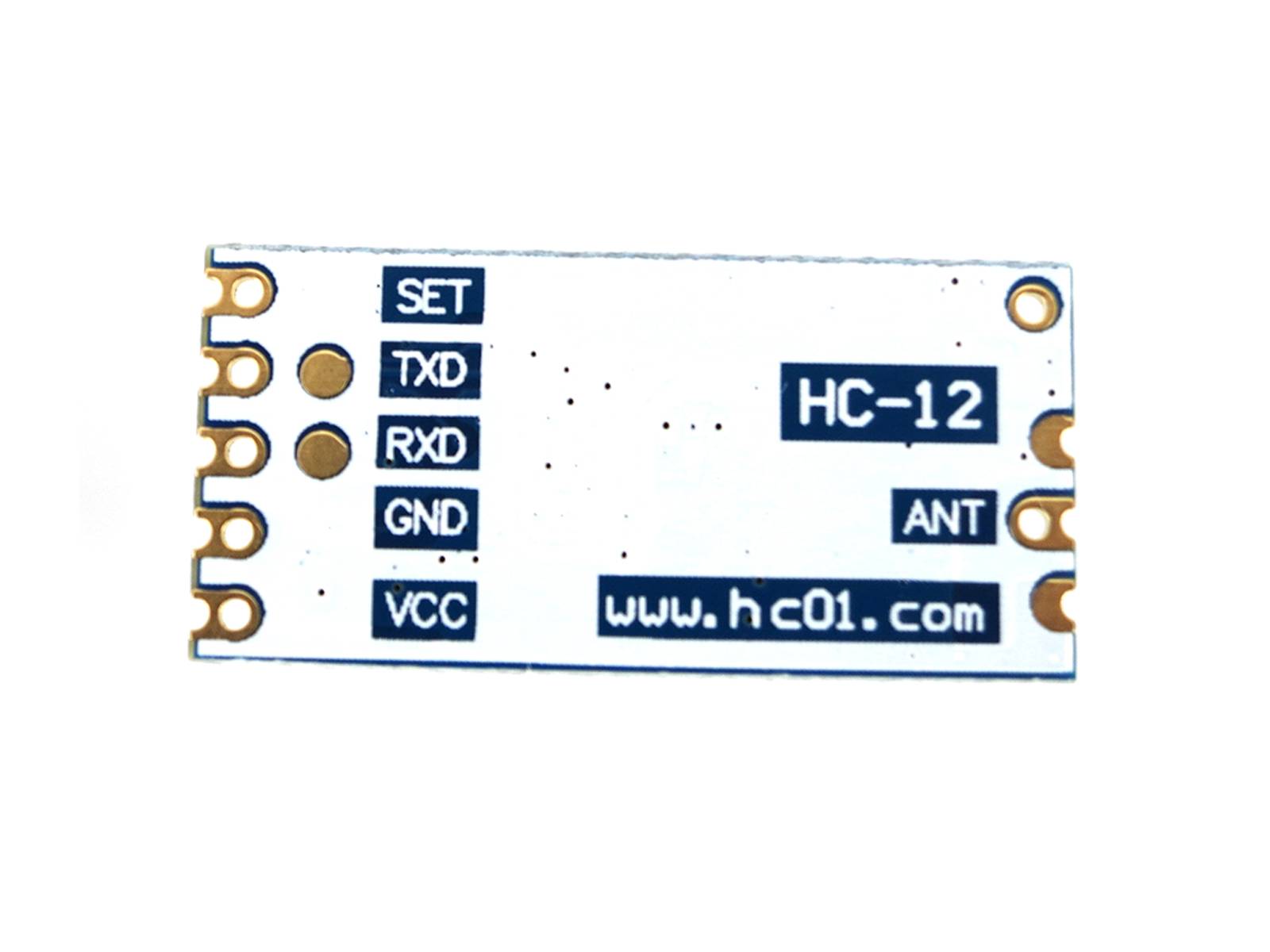

• Modul: HC-12 SI4438
• Betriebsfrequenzbereich: 433,4–473,0 MHz
• Sendeleistung: max. 20 dBm
• Versorgungsspannung: DC 3,2 V ~ 5,5 V
• Standardleerlaufstrom: 16 mA (In verschiedenen Arbeitsmodi ist der Betriebsstrom unterschiedlich)
• Serielle Baudrate: 1200–115200 Bit/s, Standard 9600 Bit/s
• Kommunikationsentfernung: Ungefähr 1000 Meter bei Standardeinstellung

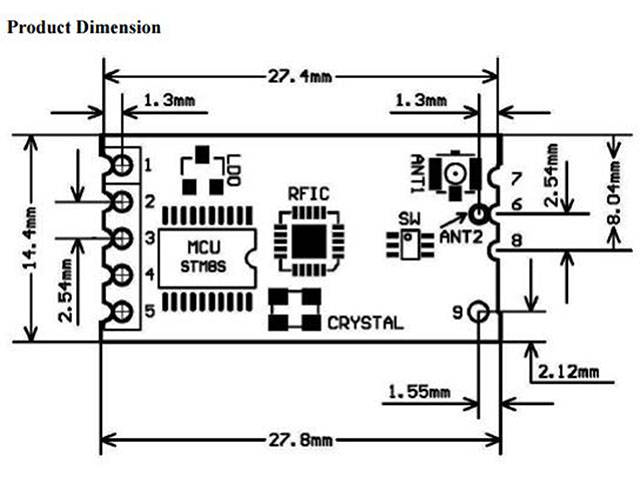

• Modulabmessungen: 27,4 x 13,2 x 4 mm

Paketliste:

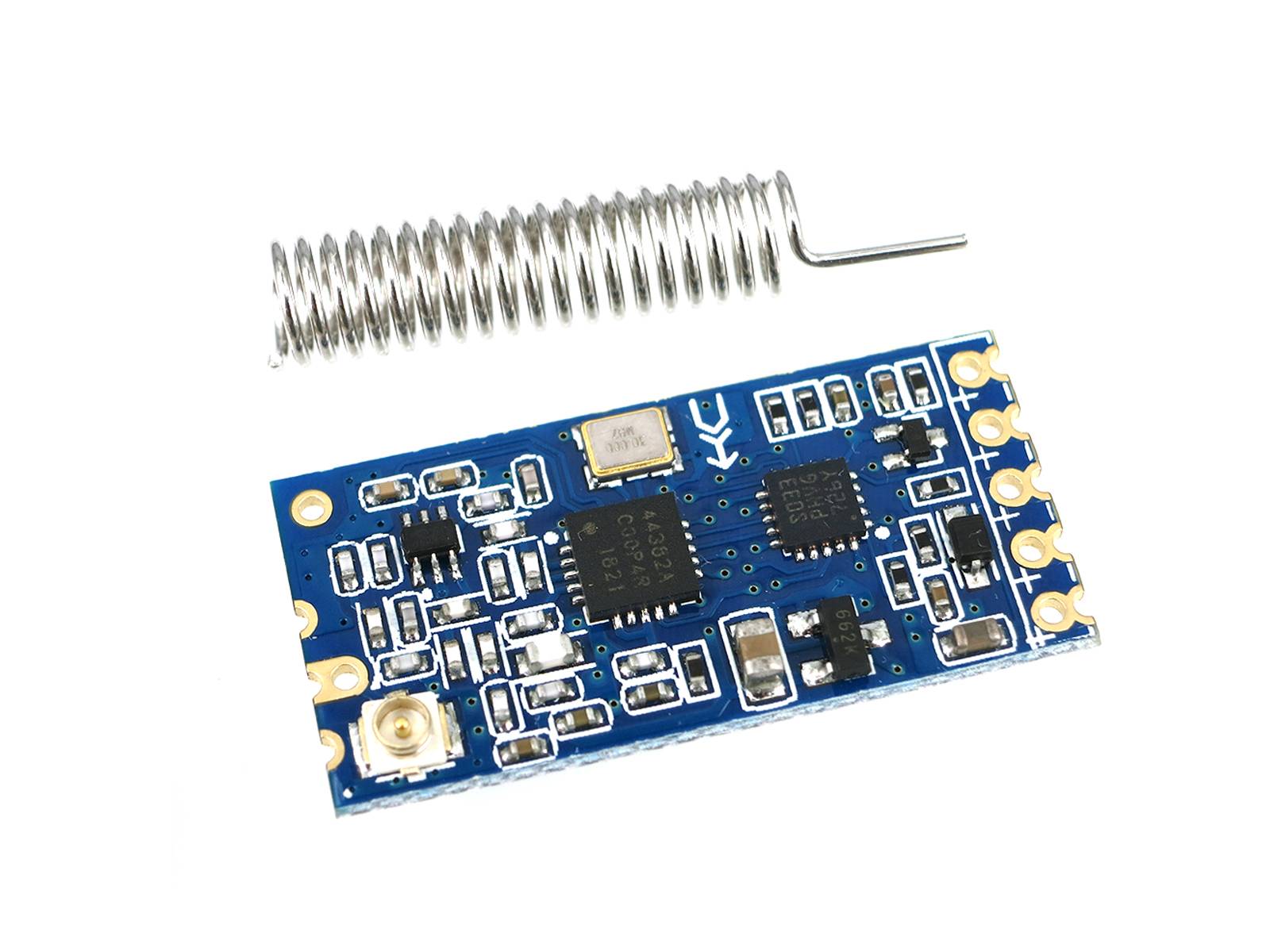

• 1x HC-12 433MHz SI4438 Wreless Serial Remote Modul mit Antenne
