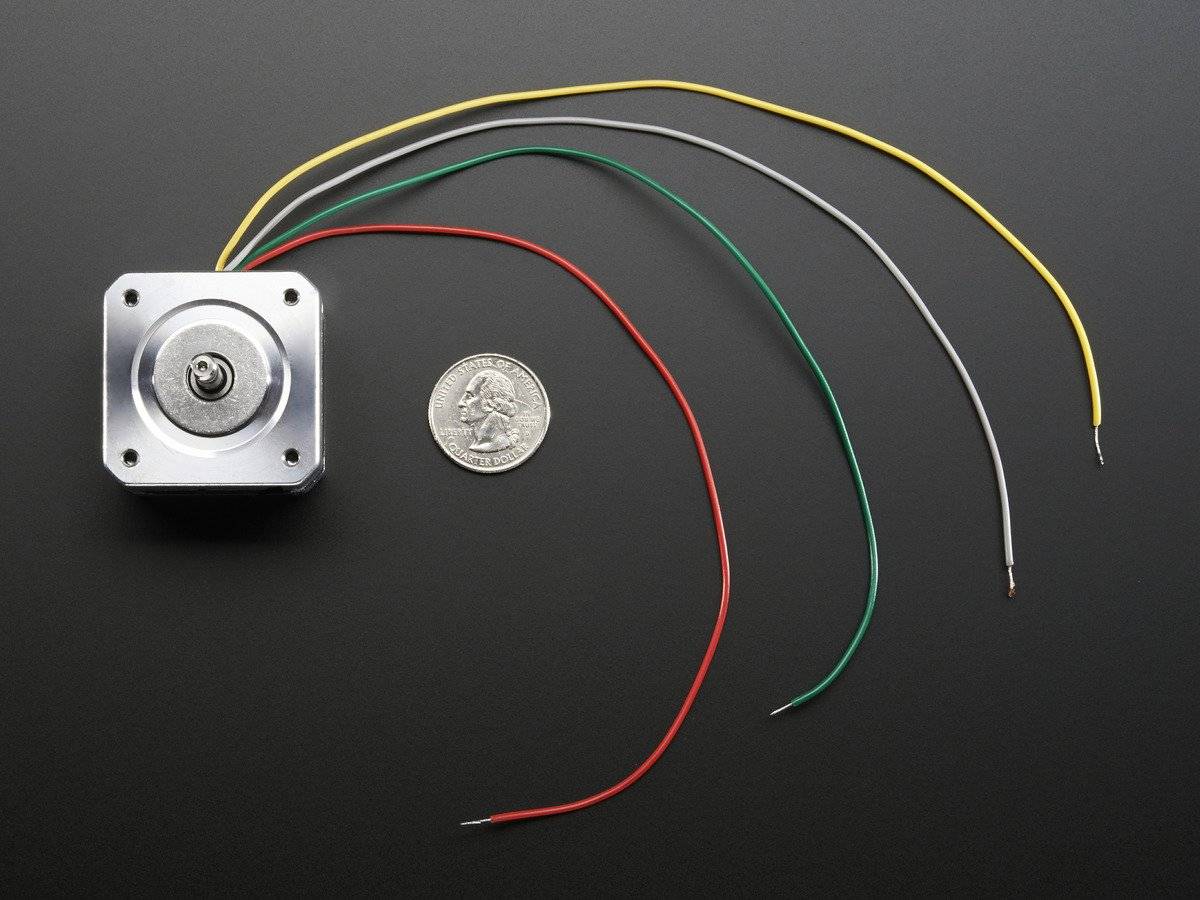

Adafruit Stepper motor - NEMA-17 size - 200 steps rev, 12V 350mA

Überblick

Adafruit Stepper motor - NEMA-17 size - 200 steps rev, 12V 350mA

Beschreibung

BESCHREIBUNG

Ein Schrittmotor für alle Ihre Bedürfnisse in der Robotik! Dieser bipolare 4-Draht-Schrittmotor hat 1,8° pro Schritt für eine sanfte Bewegung und ein schönes Haltedrehmoment. Der Motor wurde mit einem maximalen Strom von 350mA spezifiziert, so dass er mit einem Adafruit-Motorschild für Arduino (oder andere Motortreiber) und einem Wandadapter oder Bleiakku problemlos betrieben werden kann.

Einige nette Details sind ein einsatzbereites Kabel und eine gefräste Antriebswelle (damit Sie die Sachen einfach befestigen können). Wir fuhren ihn mit einem Adafruit-Motorschild für Arduino und er brummte schön mit 50 RPM mit. Um unsere Abschirmung anzuschließen, legen Sie die Drähte in dieser Reihenfolge an: Rot, Gelb, Masse überspringen, Grün, Braun (oder Grau)

TECHNISCHE DATEN

• Konformitätserklärung


• RoHS


• 200 Schritte pro Umdrehung, 1,8 Grad


• Spule Nr. 1: Rot &Amp; Gelbes Adernpaar. Spule #2: Grün &Ampel; Braun/Graues Adernpaar.


• Bipolarer Stepper, benötigt 2 volle H-Brücken!


• 4-Draht, 8 Zoll Leitungen


• 42mm/1.65" quadratischer Körper


• 31mm/1,22" quadratische Montagelöcher, 3mm metrische Schrauben (M3)


• 5mm Durchmesser Antriebswelle, 24mm lang, mit einer bearbeiteten Fläche


• 12V Nennspannung (Sie können es mit einer niedrigeren Spannung betreiben, aber das Drehmoment wird abnehmen) bei 350mA max Strom


• 28 oz*in, 20 N*cm, 2 Kg*cm Haltemoment pro Phase


• 35 Ohm pro Wicklung
