Pololu A-Star 32U4 Prime LV

Überblick

Pololu A-Star 32U4 Prime LV

Beschreibung

Überblick

Clearance: Dieses Produkt wird ersetzt durch a neuere Version PO4007 mit einem verbesserten 5V-Regler, der mehr Strom (bis zu 1,8 A statt 1,5 A) liefern kann und von 2 V bis 16 V statt 2,7 V bis 11,8 V arbeitet. Die einfachste Möglichkeit, die beiden Versionen zu unterscheiden, ist der Siebdruck auf der Unterseite der Platine, oberhalb und links vom Pololu-Logo, wo die ursprüngliche Version mit ac03b und die neue Version mit ac03e beschriftet ist. Die neue Version ist auch ein hellerer Blauton als das Original. Das Bild rechts zeigt die beiden Versionen nebeneinander. Dieses Produkt wird eingestellt, wenn der Lagerbestand erschöpft ist, und wird nicht für neue Designs empfohlen, bei denen die weitere Verfügbarkeit von Teilen wichtig ist.

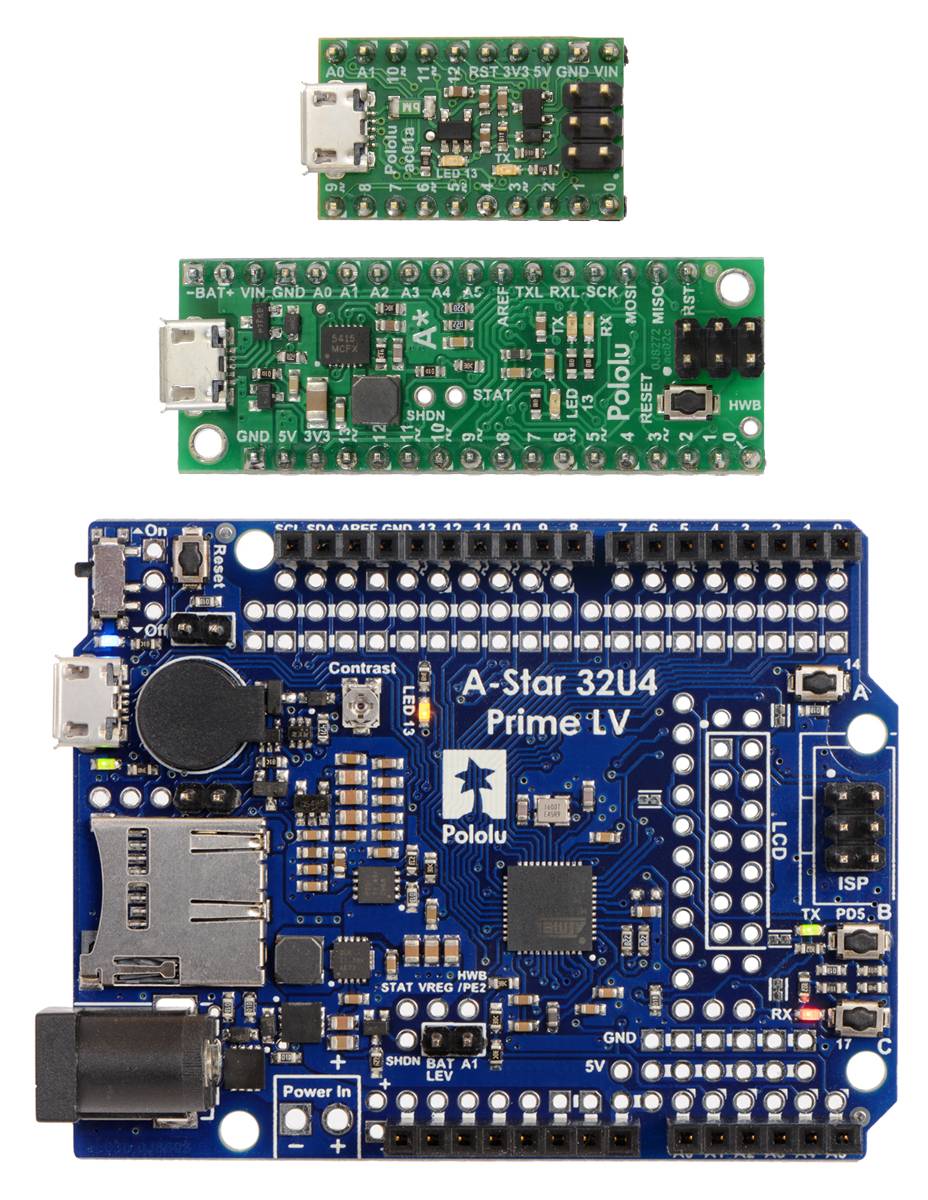

Der Pololu A-Star 32U4 Prime ist ein universell programmierbares Board, das auf dem AVR-Mikrocontroller ATmega32U4 von Microchip (ehemals Atmel) basiert und im üblichen Arduino-Formfaktor angeordnet ist, wie z.B. Uno R3 und Leonardo. Der A-Star Prime (abgekürzt A* Prime) ist also mit vielen Arduino-Schilden kompatibel, einschließlich aller Arduino-Schilde, die wir tragen. Alle 26 GPIO-Leitungen des Mikrocontrollers sind auf dem Board zugänglich, darunter sieben, die als PWM-Ausgänge und zwölf, die als analoge Eingänge verwendet werden können. Der ATmega32U4 kann natives Full-Speed-USB nutzen, was ihn vielseitiger macht als ähnliche Boards, die auf USB-Seriell-Adapter angewiesen sind: Zusätzlich zur Unterstützung einer virtuellen (CDC) seriellen/COM-Port-Schnittstelle kann der A-Star einem angeschlossenen Computer als Maus und Tastatur erscheinen. Auf die USB-Schnittstelle des A-Star kann über den USB Micro-B-Anschluss zugegriffen werden.

Der A* Prime unterstützt den On-Board-Mikrocontroller mit vielen zusätzlichen Funktionen und Verbesserungen gegenüber Konkurrenzprodukten, einschließlich erweiterter Konnektivität und überlegenem Energiemanagement. Der Prime ist in zwei Hauptversionen erhältlich: LV, der eine blaue Lötmaske und einen Aufwärts/Abwärts-Spannungsregler aufweist, der einen Betrieb von 2,7 V bis 11,8 V ermöglicht, und SV, der eine grüne Lötmaske und einen Schalt-Abwärtsregler aufweist, der einen Betrieb von 5 V bis 36 V ermöglicht. Jede Version ist in mehreren verschiedenen Konfigurationen erhältlich: mit oder ohne vorinstallierte Durchsteckkomponenten wie z.B. Standard-Arduino-Buchsenleisten und mit oder ohne microSD-Unterstützung. Es ist auch eine Konfiguration für jede Version mit einem 8×2-Zeichen-LCD erhältlich.

Dimensionen

• Größe:2.8? × 2.1? (gemeinsamer Arduino-Formfaktor)


• Gewicht:19 g

Allgemeine Spezifikationen

• Prozessor:ATmega32U4 @ 16 MHz


• RAM-Größe:2560 Bytes


• Programmspeichergröße:32 Kbytes¹


• Motorische Kanäle:0


• Benutzer-E/A-Leitungen:26


• Eingangsspannungsbereich:2,7 V bis 11,8 V (LV)


• Mindestbetriebsspannung:2,7 V


• Maximale Betriebsspannung:11,8 V


• Maximaler Ausgangsstrom:1,5 A²


• Logikspannung:5 V


• Rückspannungsschutz?:Y


• Externer Programmierer erforderlich?:N


• Version:enthält keine microSD-Unterstützung und vorinstallierte Buchsenleisten

Kennzeichnungen identifizieren

• PCB-Dev-Codes:ac03b


• Sonstige PCB-Markierungen:0J8603

Notizen:

1. Beachten Sie, dass 4 KB des 32 KB großen Flash-Speichers der MCU von dem vorinstallierten USB-Bootloader verwendet werden. Alle 32 KB stehen zur Verfügung, wenn die Programmierung über den ISP-Header und nicht über den Bootloader erfolgt.

2. Der verfügbare Strom hängt von der Eingangsspannung, dem von der Karte verbrauchten Strom, den Umgebungsbedingungen und der Reglertopologie ab. Siehe Produktdokumentation und Leistungsdiagramme für Details.
