Produktbeschreibung
Beschreibung

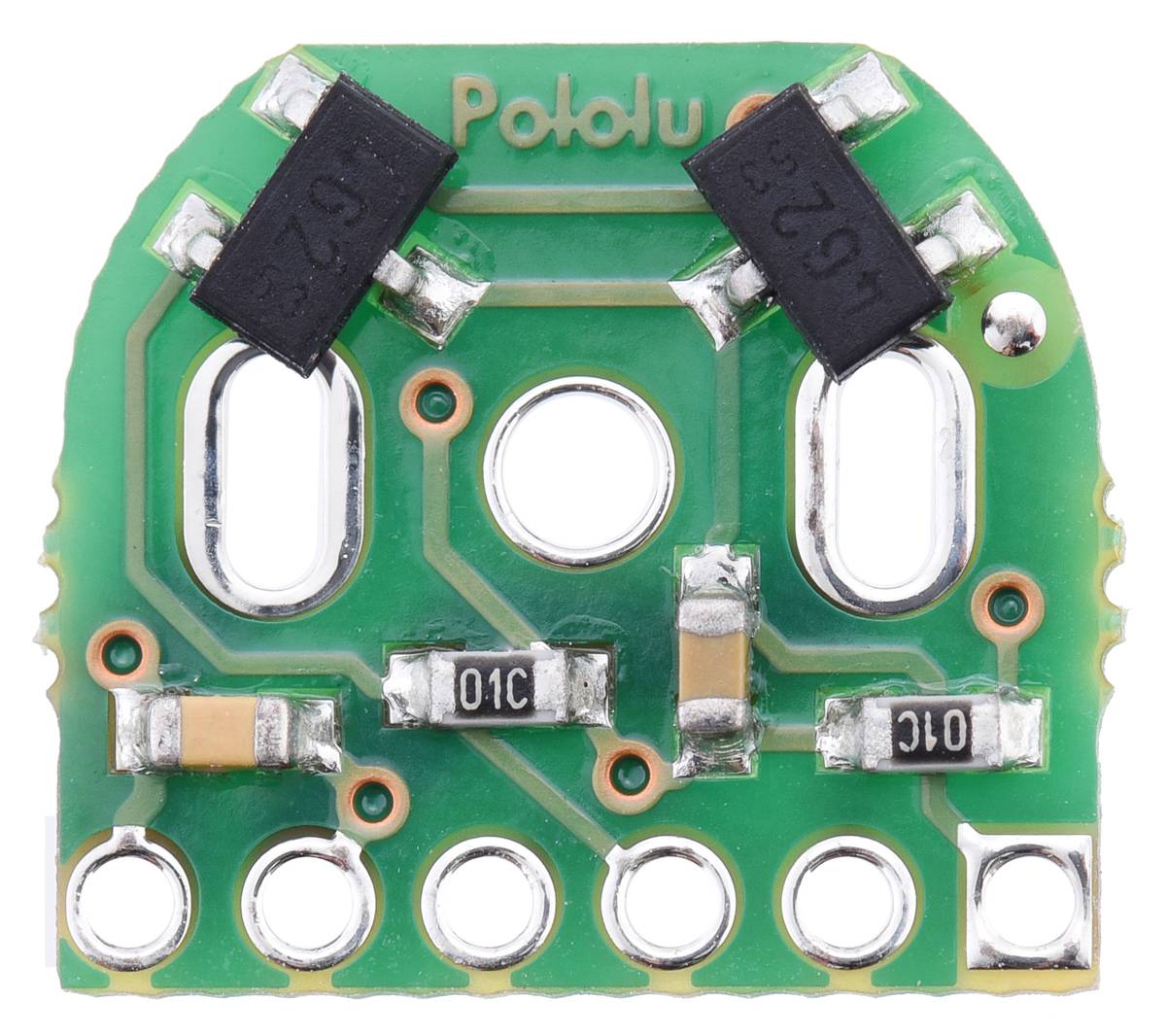

Dieses Kit enthält zwei zwei zweikanalige Hall-Effekt-Sensorplatinen und zwei 6-polige Magnetplatten, mit denen zwei Mikrometall-Getriebemotoren mit verlängerten Rückseitenwellen eine Quadraturcodierung erhalten können (Motoren sind nicht im Lieferumfang dieses Kits enthalten). Die Encoderplatine erfasst die Drehung der Magnetscheibe und bietet eine Auflösung von 12 Zählwerten pro Umdrehung der Motorwelle beim Zählen beider Kanten beider Kanäle. Um die Zählungen pro Umdrehung der Getriebeabtriebswelle zu berechnen, multiplizieren Sie das Übersetzungsverhältnis mit 12,
Diese kompakte Encoderlösung passt in den 12;mm;x 10;mm Querschnitt der Motoren auf drei der vier Seiten und erstreckt sich nur 0,6;mm über den Rand der vierten Seite hinaus (Hinweis: Wenn Sie sie bündig mit dieser letzten Seite haben möchten, können Sie die Platine vorsichtig ein wenig nachschleifen und an die restlichen Halblöcher löten). Die Baugruppe erstreckt sich nicht über das Ende der verlängerten Motorwelle, das 5;mm über die Kunststoffendkappe auf der Rückseite des Motors hinausragt.
Hinweis: Dieses Sensorsystem ist für Benutzer gedacht, die mit der Installation des physikalischen Encoders vertraut sind. Es funktioniert nur mit Mikrometall-Getriebemotoren, die verlängerte Rückenwellen haben.Stichwörter
Pololu, Magnetic Encoder Pair Kit for Micro Metal Gearmoto, 12 CPR, 27-18V (HPCB compatible)
-
