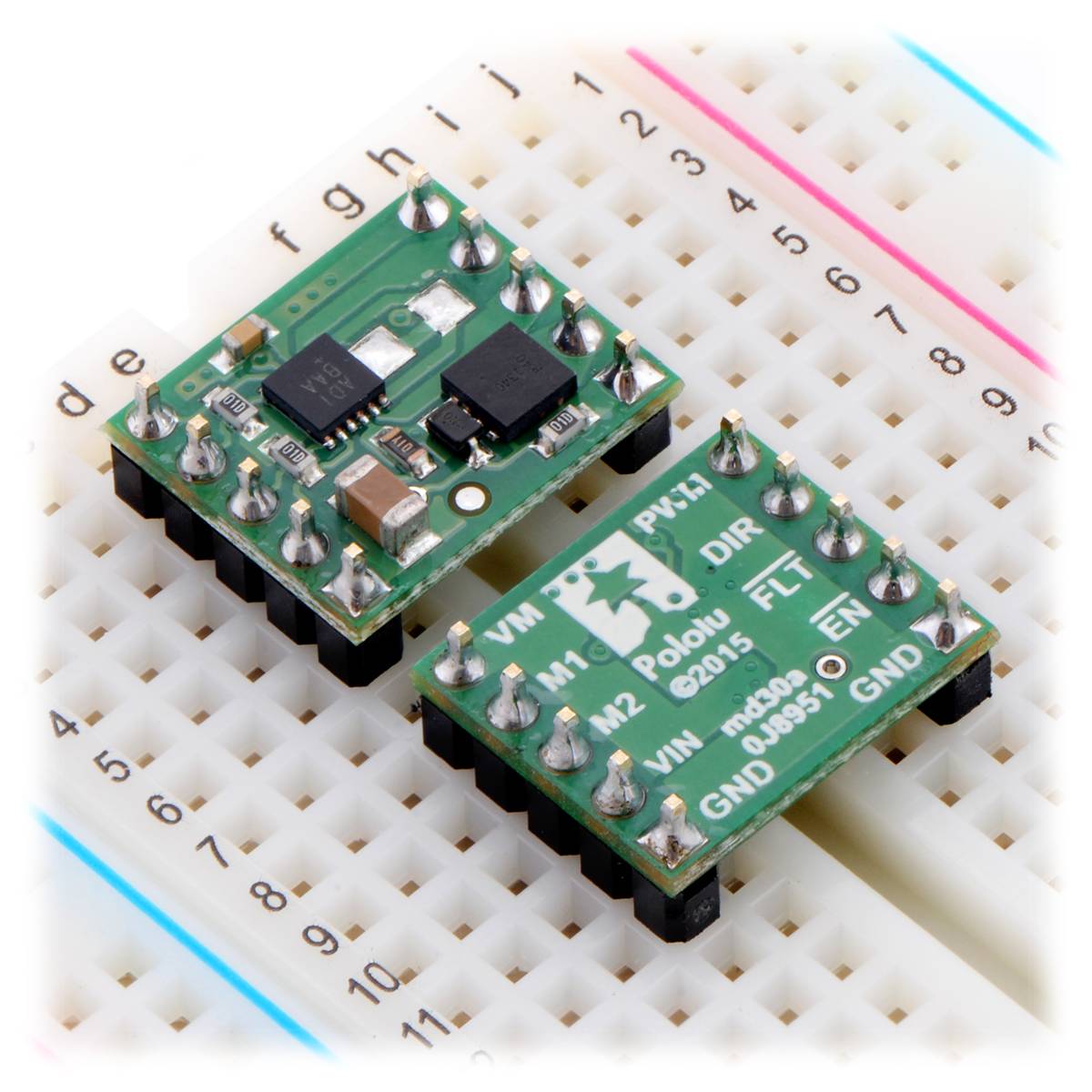

Pololu,MAX14870 Single Brushed DC Motortreiber Carrier
Pololu MAX14870 Single Brushed DC Motortreiber Carrier 4.5-36V 1.7A 2961
13,03 €
inkl. MwSt.
zzgl.
Lieferzeit:
1-2 Tage
auf Lager
Verkauf & Versand:
13,03 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Übersicht
Diese kompakte Breakout-Platine für den Maxim-Motortreiber MAX14870 bietet einen weiten Betriebsspannungsbereich von 4,5V bis 36V und kann einen einzelnen bürstenbehafteten Gleichstrommotor mit einem kontinuierlichen 1,7A (2,5A Spitze) versorgen. Es verfügt über eine einfache zweipolige Drehzahl-/Richtungs-Schnittstelle und einen eingebauten Schutz gegen Rückspannung, Unterspannung, Überstrom und Übertemperatur.
Spezifikationen
- Einkanaliger H-Brücken-Motortreiber mit Durchschlagsicherung und internen Freilaufdioden (kann einen DC-Motor antreiben)
- Motorversorgungsspannung: 4,5 V bis 36 V
- Ausgangsstrom: bis zu 1,7 A kontinuierlich (2,5 A Spitze)
- Keine separate Logikversorgung erforderlich; die Eingänge sind 3V- und 5V-kompatibel
- Einfache zweipolige DIR/PWM-Schnittstelle (ein Pin steuert die Richtung und ein anderer die Geschwindigkeit)
- Unterspannungssperre und Schutz gegen Überstrom/Kurzschluss und Übertemperatur
- Trägerplatine ergänzt Verpolungsschutz
- Active-low fault Ausgang zeigt Überstrom oder Übertemperaturzustand an
- Oberflächenwiderstand kann optional hinzugefügt werden, um eine automatische Strombegrenzung zu ermöglichen
- Kompakte Größe (0.6″x0.5″)

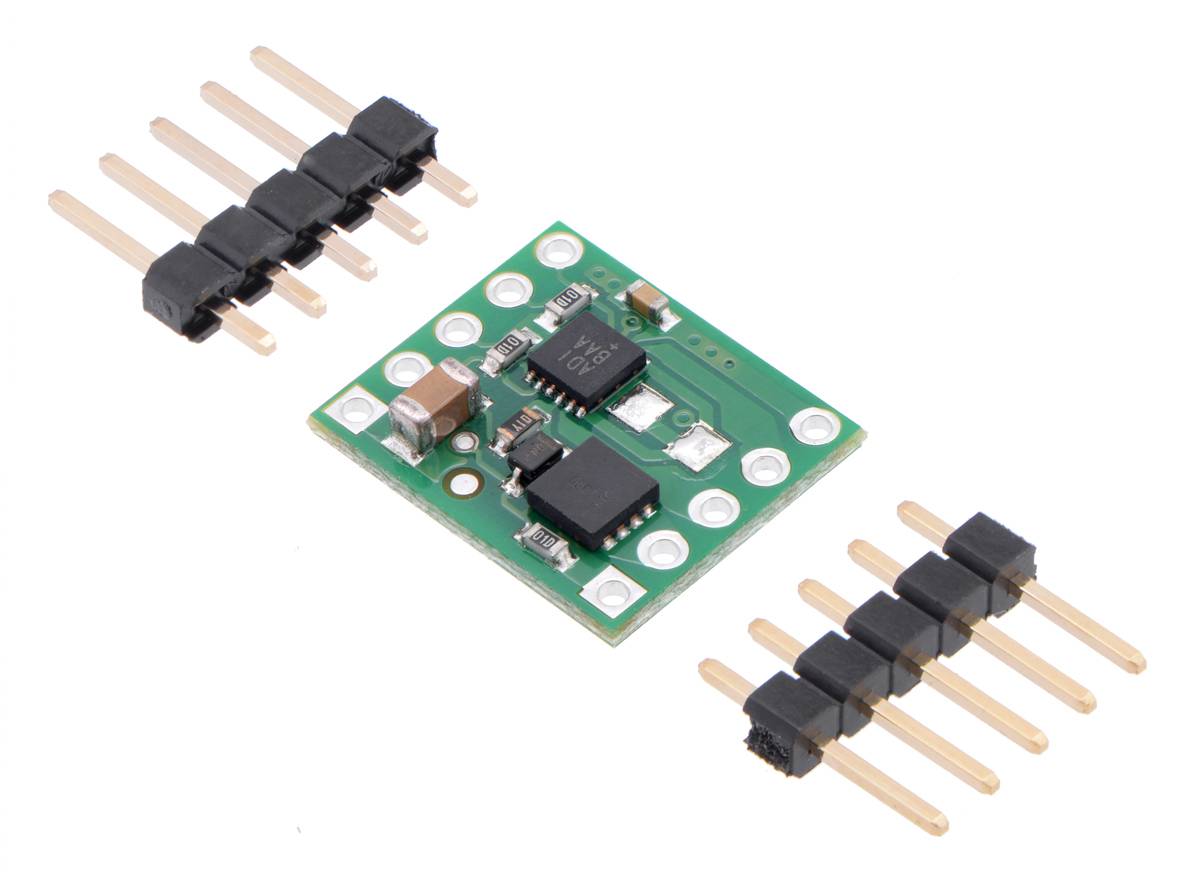

Paketinhalt
1xPololu MAX14870 Single Brushed DC Motortreiber Carrier
