Überblick

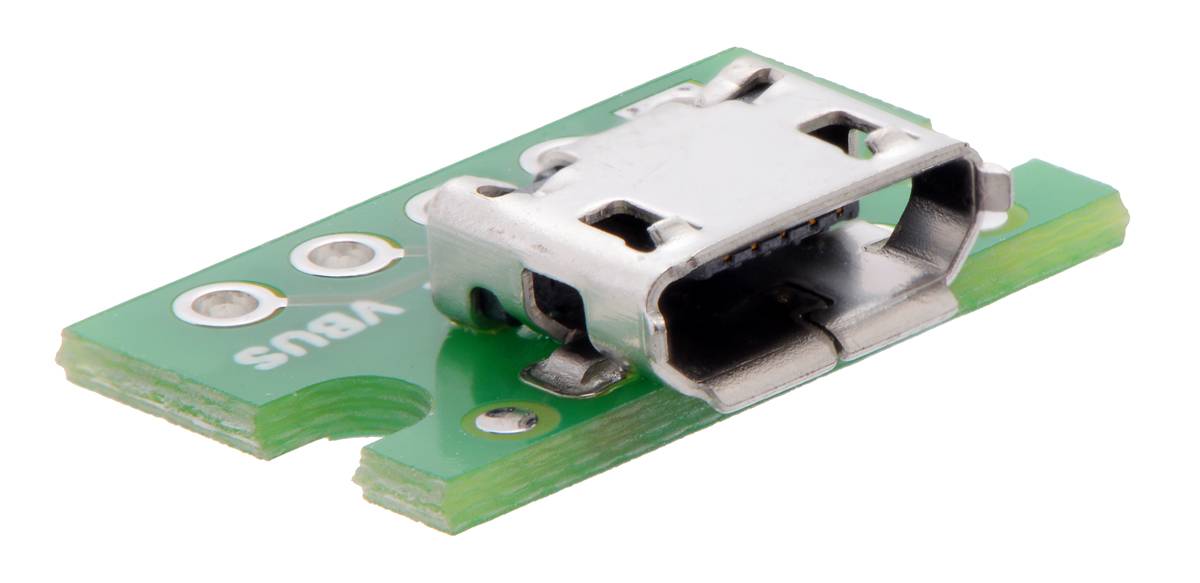

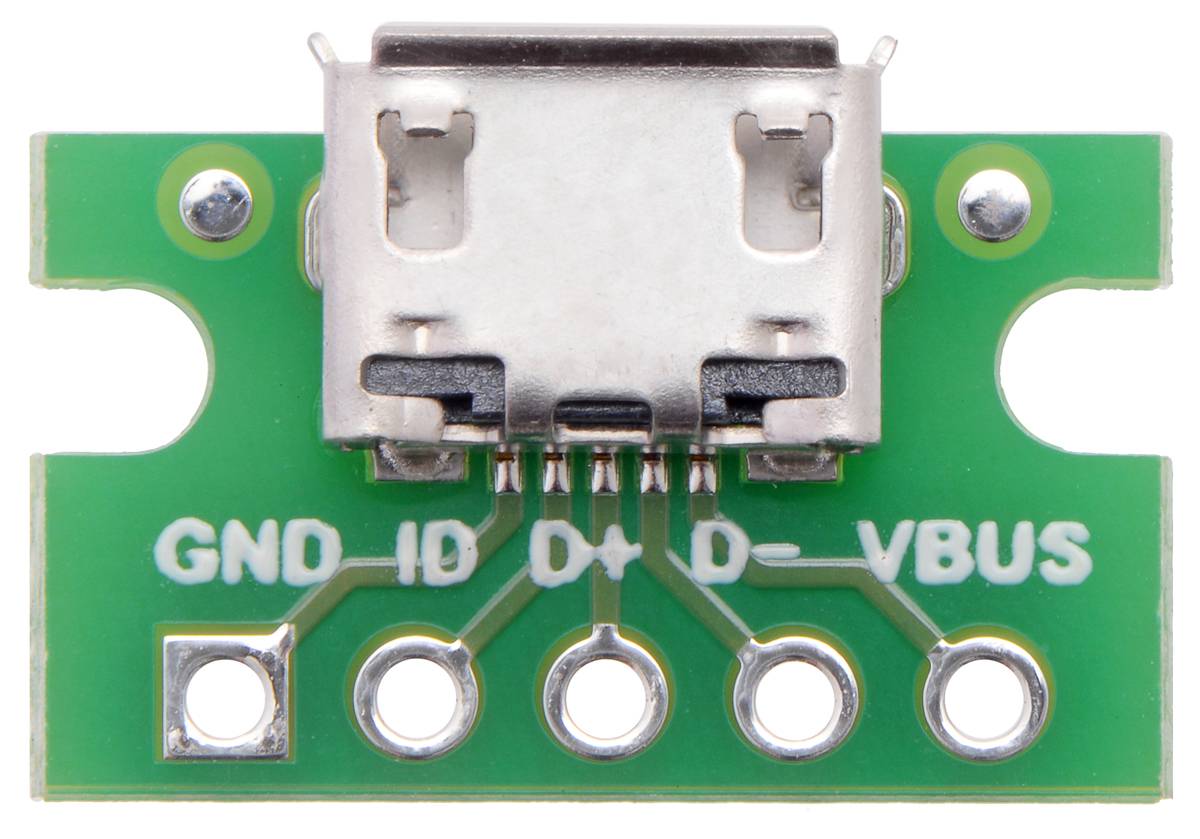

Diese Platine bricht die VBUS-, GND-, D-, D+- und ID-Pins eines USB-Mikro-B-Steckverbinders heraus. Die Pins VBUS und GND können zur Stromversorgung Ihres Projekts über USB verwendet werden, während die Pins D- und D+ den Zugriff auf die USB-Differenzdatensignale ermöglichen. Jeder dieser Pins ist zusammen mit dem ID-Pin in eine 1×5-Reihe von Pins im Abstand von 0,1" auf der Platine herausgebrochen. Die mitgelieferte 1×5 gerade Stiftleiste kann an diese Pins gelötet werden, um die Verwendung der Karte mit Standard-Performauflagen zu ermöglichen, Lötfreie Lochrasterplatten und 0,1" Steckverbinder.
Diese winzige Einheit misst nur 0,3" x 0,6 Zoll (0," x 0,6 Zoll einschließlich des USB-Mikro-B-Anschlusses) und hat zwei halbkreisförmige Ausschnitte mit 0,086 Zoll Durchmesser zur Montage mit #2 oder M2 Schrauben.
Im Vergleich zur ursprünglichen (usb04b) Version unseres USB Micro-B Connector Breakout Board hat diese Version tiefere Randausschnitte, um eine sicherere Montage zu ermöglichen, und sie ist etwas kürzer, aber breiter (0," x 0,6 Zoll im Vergleich zu 0,4" x 0,5 Zoll, einschließlich des Steckers). Siehe das Maßbild dieses Produkts (204k pdf) für weitere Details.
Dimensionen
- Größe:0," x 0," x 0,1" Zoll1
- Gewicht:0,5 g2
Kennzeichnungen identifizieren
- PCB-Dev-Codes:usb04d
- Sonstige PCB-Markierungen:0J9652
Notizen:
- 1. ohne eingeschlossene optionale Überschriften. Diese Messung schließt den USB Micro-B-Stecker ein, der 0,05 Zoll über den Rand der Leiterplatte hinausragt. - 2.ohne eingeschlossene optionale Überschriften.
