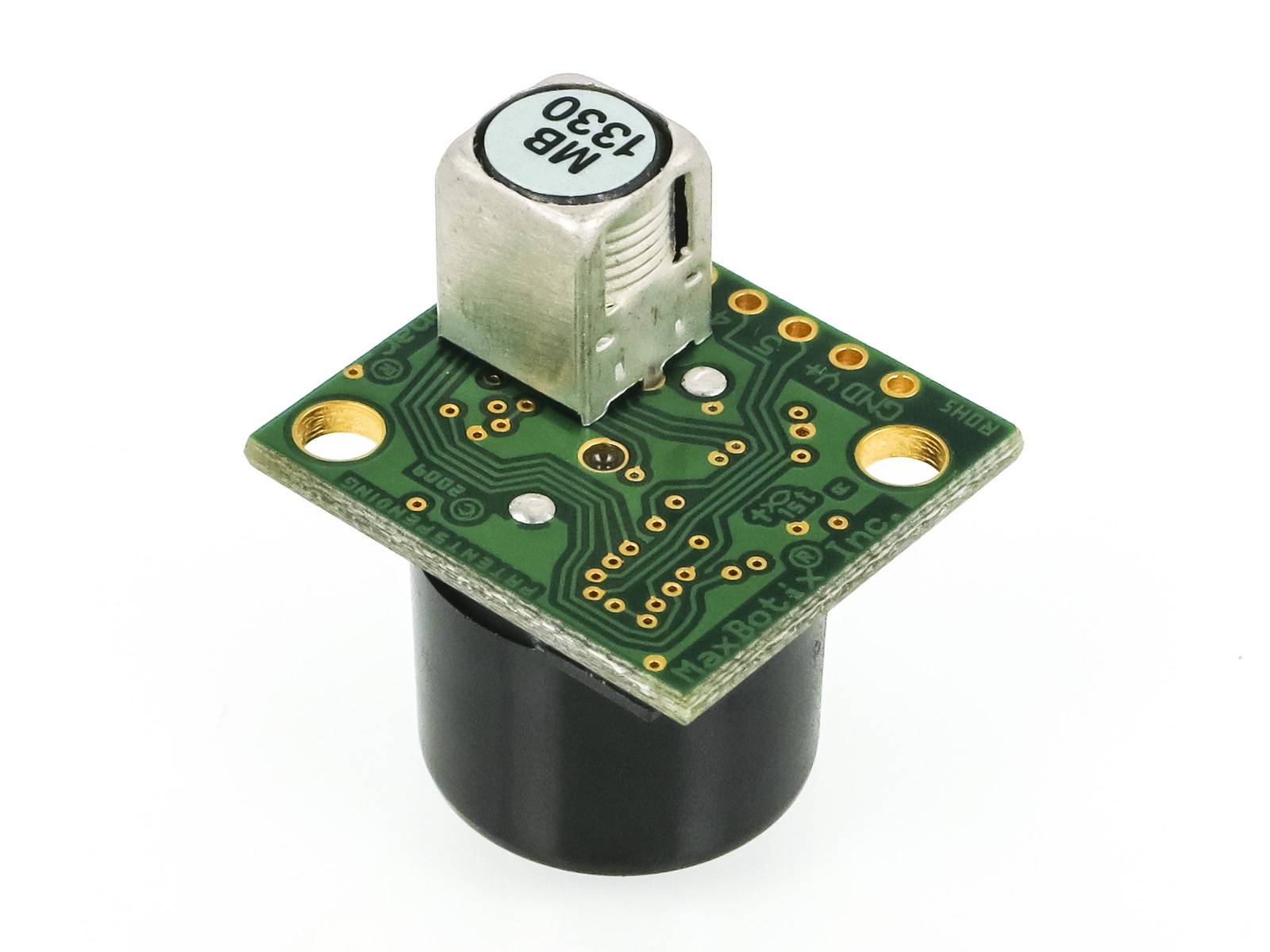

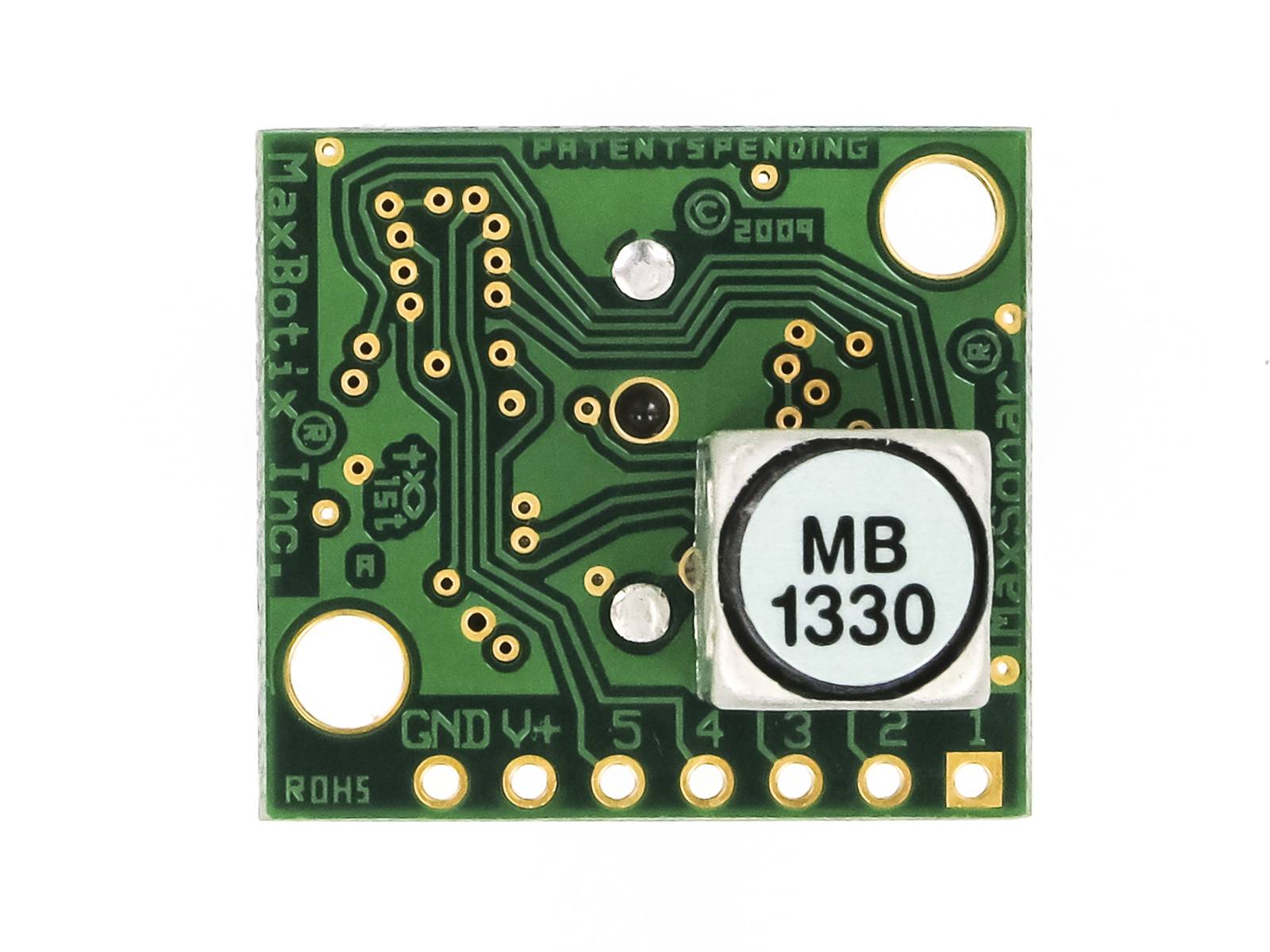

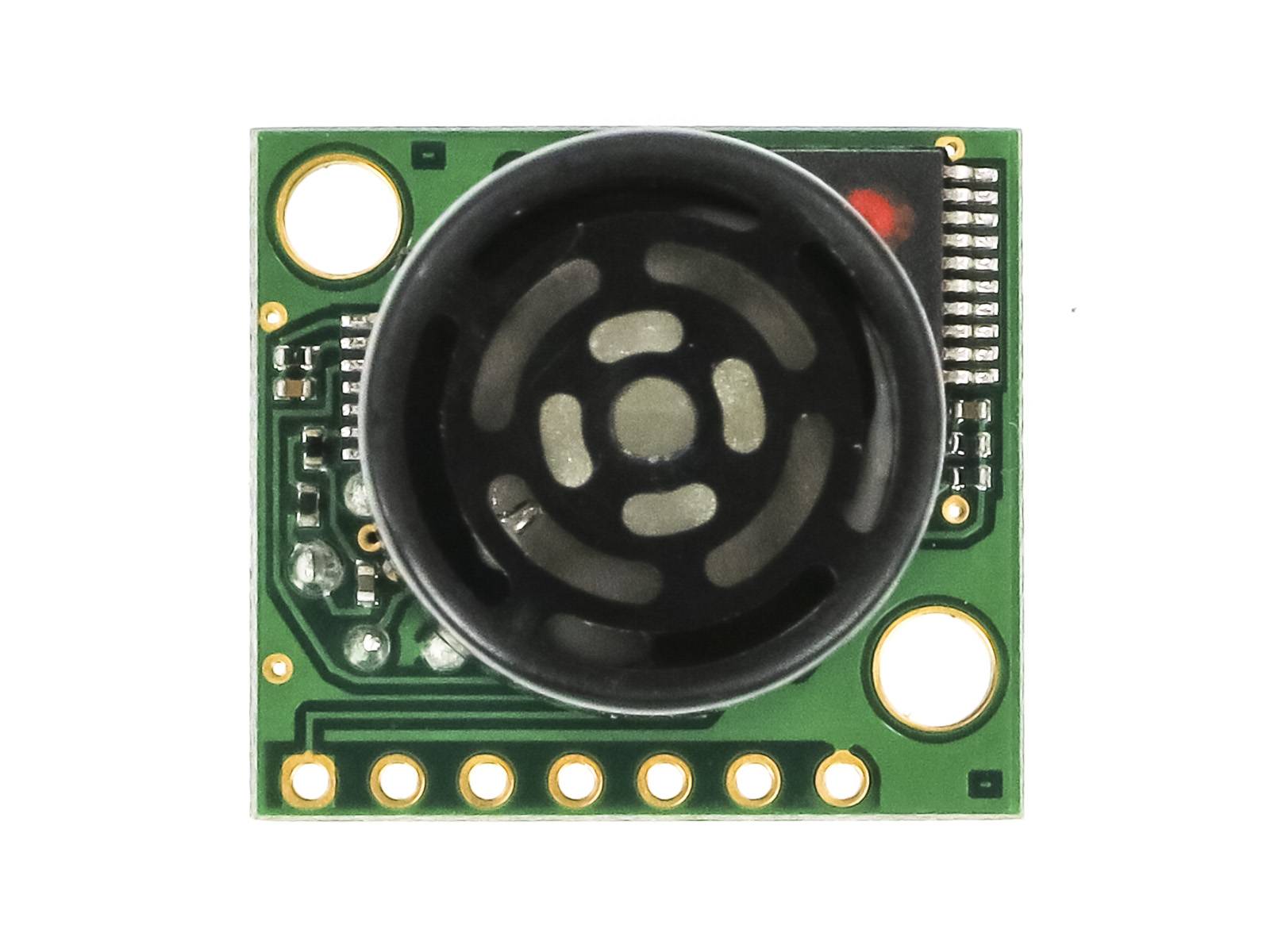

Maxbotix XL-MaxSonar-AE3 Sonar Range Finder MB1330 Detection Range 7.65 m

Überblick

Maxbotix XL-MaxSonar-AE3 Sonar Range Finder MB1330 Detection Range 7.65 m

Beschreibung

Dieser Ultraschall-Entfernungsmesser (Sonar) verfügt über eine automatische Echtzeit-Kalibrierung und Rauschunterdrückung, so dass selbst in Umgebungen mit wechselnden akustischen und elektrischen Geräuschen praktisch rauschfreie Entfernungsmessungen möglich sind. Der Sensor erkennt Objekte von 0 bis 7,65 m (25 ft) und hat eine Auflösung von 1 cm (0,4") für Entfernungen über 20 cm (8"). Der XL-MaxSonar arbeitet mit 3,3 bis 5 V und verbraucht in der Spitze nur 0,5 W Strom.

• Klein und leicht: 2,2 x 2,0 x 2,5 cm, 6,1 g
• Erkennung über große Reichweite: 0 - 7,65 m
• Keine Totzone; Erkennungen von 0 bis 20 cm werden als 20 cm
ausgegeben
• Auflösung von 1 cm (0.4 in)
• Geringer typischer Stromverbrauch: 3,4 mA bei 5 V, 2,1 mA bei 3,3 V
• Läuft auf 3,3 - 5 V
• 42 kHz Ultraschall-Sensor
• 10 Hz Lesefrequenz
• Lesungen können extern oder intern ausgelöst werden
• Unterstützt drei Schnittstellen (alle sind gleichzeitig aktiv):
  • Serielle Ausgabe der Abstandsablesung: asynchron, Logik-Pegel (TTL), invertiert, 9600 bps 8N1
  • Analoge Ausgabe der Abstandsmessung: (Vcc/1024) / cm (4,9 mV/cm bei Eingangsspannung Vcc = 5 V)
  • Pulsbreiten-Ausgabe der Entfernungsablesung: 58 ?s/cm (147 ?s/in) nur bei EZ-Modellen
  • Analoge Spannungshülle der akustischen Rücklaufwellenform nur bei AE-Modellen

Allgemeine Spezifikationen

• Auflösung: 1 cm
• Maximale Reichweite: 7,65 m
• Mindestbereich: 0 cm. Objekte, die näher als 20 cm sind, werden als 20 cm gemeldet.
• Abtastrate: 10 Hz
• Baud: 9600 bps
• Min. Betriebsspannung: 3,3 V
• Max. Betriebsspannung: 5 V
• Versorgungsstrom: 3,4 mA. @5 V (2,1 mA @3,3 V).
