DRV8801 Single Brushed,DC Motor,Driver Carrier
Pololu DRV8801 Single Brushed DC Motor Driver Carrier 8-36V 2136
11,88 €
inkl. MwSt.
zzgl.
Lieferzeit:
1-2 Tage
auf Lager
Verkauf & Versand:
BerryBase
11,88 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
Übersicht

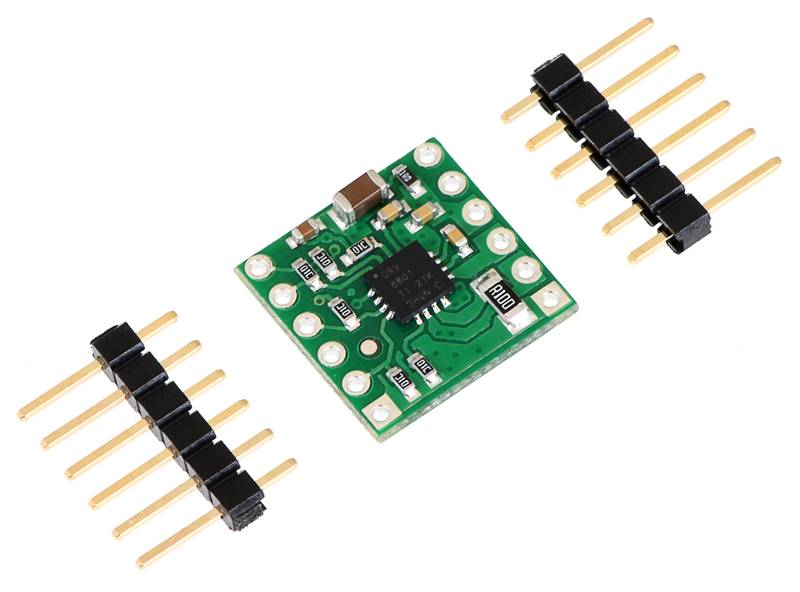

Texas Instruments’ DRV8801 ist ein winziger H-Brücken-Motortreiber-IC, der für die bidirektionale Steuerung eines einzelnen bürstenbehafteten DC-Motors bei 8;V bis 36;V verwendet werden kann. Er kann bis zu etwa 1;A kontinuierlich liefern und Spitzenströme bis zu 2,8;A für einige Sekunden tolerieren, was ihn zu einer guten Wahl für kleine Motoren macht, die mit einem weiten Spannungsbereich laufen. Da es sich bei dieser Karte um einen Träger für den DRV8801 handelt, empfehlen wir Ihnen, das Datenblatt des DRV8801 (1MB pdf) sorgfältig zu lesen. Das Board wird mit allen seinen SMD-Komponenten bestückt, einschließlich des DRV8801.
Für einen leistungsfähigeren Treiber mit einem ähnlichen Betriebsspannungsbereich empfehlen wir unseren Träger MAX14870. Für einen Zweikanal-Treiber mit ähnlichem Betriebsspannungsbereich empfehlen wir unseren A4990-Träger oder A4990 Arduino-Schild. Für Niederspannungsalternativen zum DRV8801 beachten Sie bitte unseren einkanaligen Motortreiberträger DRV8838 und die doppelten Motortreiberträger DRV8833 und DRV8835.
Technische Daten
- Antreibt einen einzelnen bürstenbehafteten DC-Motor
- Motor-Versorgungsspannung: 8;V bis 36;V
- Logische Versorgungsspannung: 3,3;V bis 6,5;V
- Ausgangsstrom: 1;A kontinuierlich (2,8;A Spitze)
- Einfache Schnittstelle benötigt nur zwei I/O-Leitungen (eine für die Richtung und eine für die Geschwindigkeit)
- Stromfühlerausgang proportional zum Motorstrom (ca. 500;mV;per;A)
- Eingänge sind 3V- und 5V-kompatibel
- Unterspannungssperre und Schutz gegen Überstrom und Übertemperatur
