WAGO GmbH & Co. KG 1-Leiter-Federleiste 769-108/000-037
Produktbeschreibung
Überblick
1-Leiter-Federleiste; CAGE CLAMP®; 4 mm²; Rastermaß 5 mm; 8-polig; Kodiernase; 4,00 mm²; grau/grün-gelb
Federleiste/Buchse Serie 769 mit Betätigungswerkzeug
Die Federleiste/Buchse hat die Artikelnummer 769-108/000-037 und ermöglicht eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 8 bis 9 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter,
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 1-Leiter-Federleiste 4mm²,gr/gn-ge
- typ: 769-108/000-037
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..4 mm²
- bemessungsstrom in: 32 A
- bemessungsspannung: 500 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 8
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- halogenfrei: ja

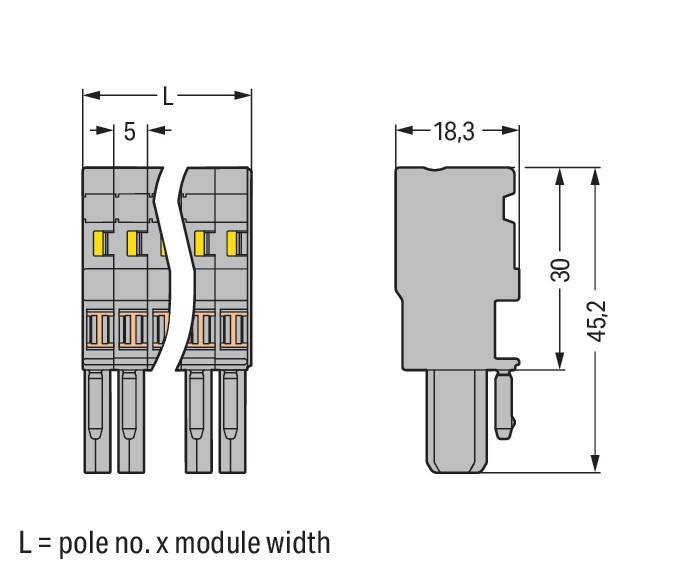

- breite: 40 mm
- höhe: 18,3 mm
- tiefe: 45,2 mm
- abschlussplatte erforderlich: nein
- farbe: mehrfarbig
- transparent: nein
