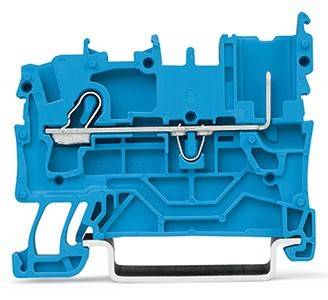

WAGO GmbH & Co. KG Basisklemme blau 2022-1204
Produktbeschreibung
Überblick
1-Leiter/1-Pin-Basisklemme; 2,5 mm²; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; blau
1-Leiter/1-Pin-Basisklemme Serie 2022 mit Push-in CAGE CLAMP®
1-Leiter/1-Pin-Basisklemme mit der Artikelnummer 2022-1204 schafft eine saubere ordentliche Elektroinstallation. 1-Leiter/1-Pin-Basisklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. St
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Basisklemme blau 1-Leiter/1-Pin
- typ: 2022-1204
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,25..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,75..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,75..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,25..2,5 mm²
- bemessungsstrom in: 24 A
- bemessungsspannung: 690 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Steckanschluss
- anzahl der etagen: 1
- anzahl der klemmstellen je etage: 2
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 5,2 mm
- höhe: 48,5 mm
- tiefe: 36,39999999 mm
- explosionsgeprüfte ausführung "ex e": nein
- abschlussplatte erforderlich: ja
- farbe: blau
- etagen intern gebrückt: nein
