Beschreibung
Ein Schütz ist ein elektromagnetisch betätigter Fernschalter für große elektrische Leistungen. Mittels eines geringeren Stromes kann ein größerer Strom geschaltet werden. Sie gewährleisten eine galvanische Trennung zwischen Steuerkreis und geschaltetem Stromkreis. Installationsschütze der Baureihe HS zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb (100 % ED) geeignet. Diese brummarme Ausführung eignet sich für den Einsatz in Industrie und Werkstatt. Eigenschaften: großes Spektrum an verschiedenen Kontakten
hohe elektrische und mechanische Lebensdauer
passender Hilfsschalter und Plombierkappe verfügbar
Montageart: Schnellbefestigung auf Tragschiene

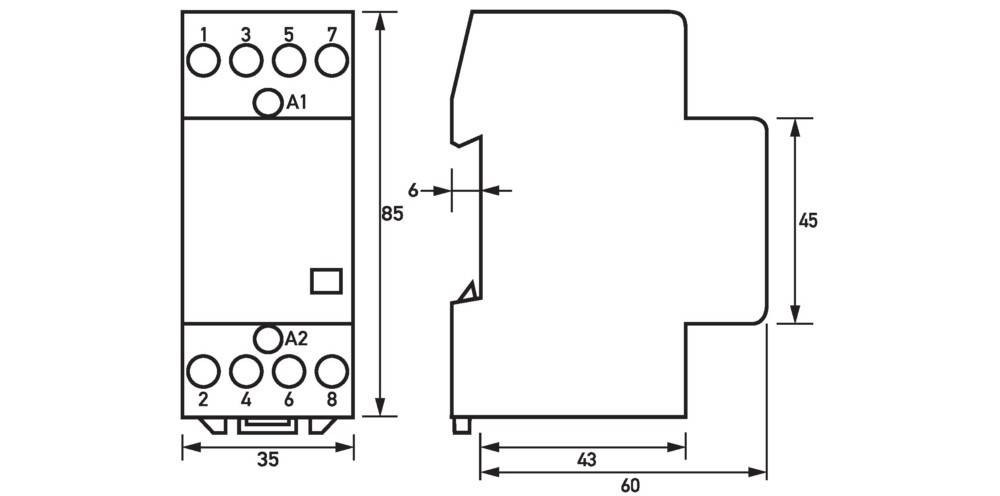

Einbaulage: siehe Zeichnung

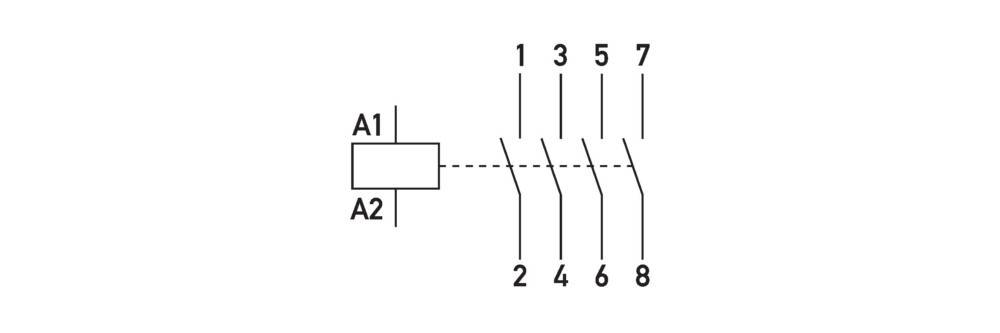

Einsatzgebiete: Installationsschütze sind vielseitig einsetzbar. Die brummarme Version eignet sich für die Industrie und für Werkstätten, während die brummfreie Version für Hotels, Büroräume und für Wohnbereiche verwendet wird. Sie übernehmen das Schalten von Glühlampen, Leuchtstofflampen, Transformatoren für Halogen-Niedervoltlampen, Quecksilberdampf-Hochdrucklampen (HQL, HPL), Metallhalogenlampen (HQI, HPI), Natriumdampf-, Nieder- u. Hochdrucklampen, Speicheröfen oder Antrieben (Motoren). Hinweise: Die Bezeichnung der Geräte dieser Baureihe beinhaltet sowohl den Bemessungsstrom (erstes Zahlenpaar) als auch die Kontaktausführung (letztes Zahlenpaar): Ein HS 25-31 hat z. B. einen Bemessungsstrom von 25 A. drei Schließer- und einen Öffnerkontakt
Bei Umgebungstemperaturen ab 40 °C empfiehlt sich der Einsatz des Distanzstücks DHDS
Die Schütze HS 1 sind 1 TE breit und entsprechend die HS 2 bzw. HS 3 dann 2 TE bzw. 3 TE breit. .
