Doepke Schütz HS 2-024AC/20-13

Überblick

Ein Schütz ist ein elektromagnetisch betätigter Fernschalter für große elektrische Leistungen. Mittels eines geringeren Stromes kann ein größerer Strom geschaltet werden. Sie gewährleisten eine galvanische Trennung zwischen Steuerkreis und geschaltetem Stromkreis. Installationsschütze der Baureihe HS zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb (100 % ED) geeignet. Diese brummarme Ausführung eignet sich für den Einsatz in Industrie und Werkstatt.

Beschreibung

• hersteller: Doepke

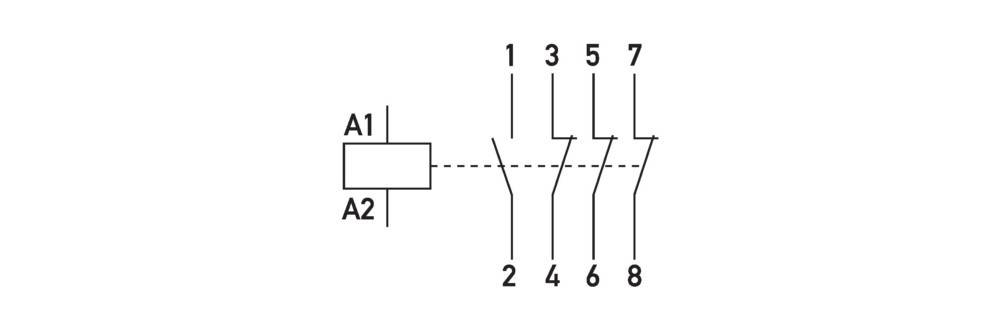

• bezeichnung: Schütz 1Schließer,3Öffner
• typ: HS 2-024AC/20-13
• bemessungsbetriebsspannung: 400 V
• bemessungsbetriebsstrom: 24 A
• gebrauchskategorie nach en iec 60947-4-1: AC-3
• bemessungsbetätigungsspannung: 24 V
• spannungsart der betriebsspannung: AC
• spannungsart der betätigungsspannung: AC
• anzahl der kontakte als schließer: 1
• anzahl der kontakte als Öffner: 3
• max. glühlampenlast: 3000 W
• max. leuchtstofflampenlast: 1190 VA
• max. leuchtstofflampenlast (duo-schaltung): 2552 VA
• max. leuchtstofflampenlast (parallel kompensiert): 1360 VA
• schieber für handschaltung: nein
• breite in teilungseinheiten: 2

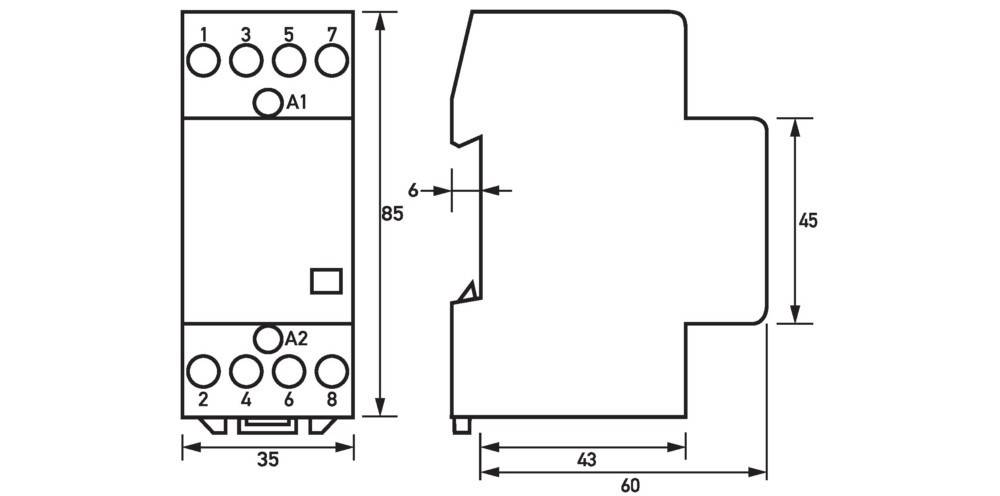

• einbautiefe: 60 mm
• zusatzeinrichtungen möglich: ja
• mit tag-/nachtfunktion: nein
• brummfrei: nein
• schutzart (ip): IP20
