Beschreibung
Abzweigdose mit Sicherungen, explosionsgeschützt, Typ: 8118/113-303, Bemessungsbetriebsspannung AC: 250,00 V, 500,00 V, Bemessungsbetriebsstrom: 2,000 A, 6,300 A, Anschlussquerschnitt: 2,5 mm2 / 4 mm2, Abmessungen (B x H x T): 85 x 85 x 55 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Schutzart (IP): IP66, Gasexplosionsschutz :, II 2 G Ex e mb IIC T6/T4 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C /T130 °C Db IP66, Geltungsbereich: IECEx, Umgebungstemperatur °C: -40 .... +40 °C, 3 ST Mantelklemme 4 mm2, 2 ST Kabeleinführung schwarz, M20 Ø 6 ... 13 mm, 2 ST Verschlussstopfen, M20 x 1,5, Für weitere Info siehe: r-stahl.com Webcode 8118A
Eigenschaften
- hersteller: Stahl
- bezeichnung: Abzweigdose Ex e
- typ: 8118/113-303
- anzahl der anschlussklemmen: 3
- max. leiterquerschnitt: 2,5 mm²

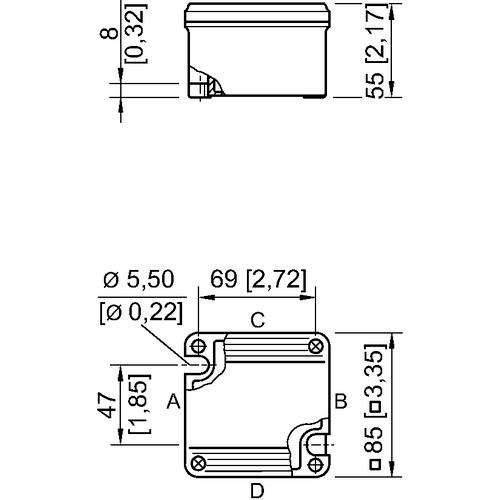

- länge: 85 mm
- breite: 85 mm
- tiefe: 55 mm
- materialstärke gehäuse: 0 mm
- montageart: Aufputz
- anbaumöglichkeit: nein
- anzahl der einführungen: 4
- art der einführung: Verschraubung
- werkstoff: Kunststoff
- halogenfrei: ja
- oberflächenschutz: unbehandelt
- farbe: grau
- schutzart (ip): IP66
- schutzart (nema): 4X
- mit deckel: ja
- deckelbefestigung: geschraubt
- mit transparentem deckel: nein
- plombierbar: nein
- bemessungsisolationsspannung ui: 250 V
- funktionserhalt: ohne
- einsatztemperatur: -40..40 °C
- schlagfestigkeit: IK10
- explosionsgeprüfte ausführung: ja
- für ex-zone gas: 1, 2
- für ex-zone staub: 21, 22
