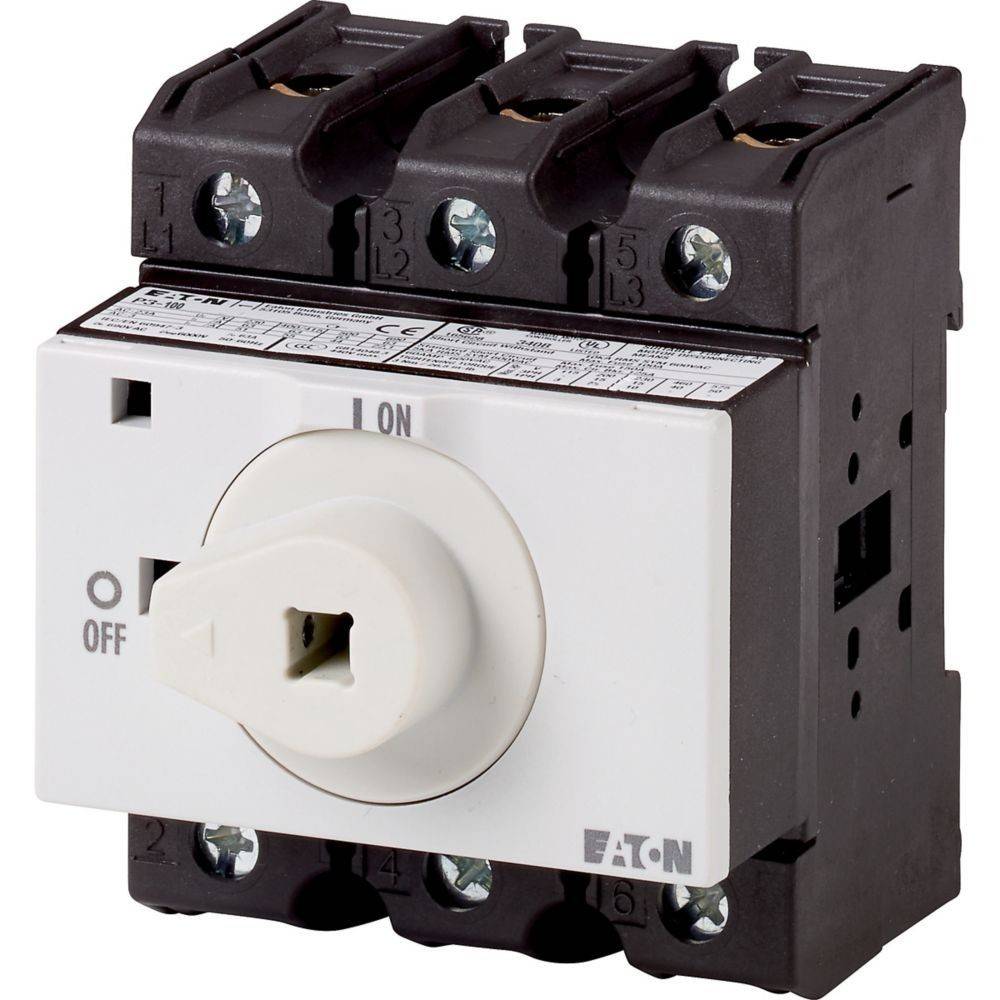

Eaton Basisschalter P3-100/XM

Überblick

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Hinweise: Griff SVB(-SW)-P3/M (172841, 172843) nur zur Verwendung mit Verlängerungsachse P1/P3-400 (172844)., Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Beschreibung

• hersteller: Eaton
• bezeichnung: Basisschalter f.Lasttrennsch. 100A
• typ: P3-100/XM
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: nein
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: nein
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 100 A
• bemessungsdauerstrom bei ac-23, 400 v: 100 A
• bemessungsdauerstrom bei ac-21, 400 v: 100 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 37 kW
• bemessungskurzzeitstromfestigkeit icw: 2 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 55 kW
• schaltleistung bei 400 v: 55 kW
• bedingter bemessungskurzschlussstrom iq: 80 kA
• polzahl: 3
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Einbaugerät Festeinbautechnik
• geeignet für bodenbefestigung: ja
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: nein
• geeignet für zwischenbau: ja
• farbe des betätigungselements: sonstige
• ausführung des betätigungselements: sonstige
• verriegelbar: nein
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP65
• schutzart (nema): 1
• breite: 72 mm
• höhe: 84 mm
• tiefe: 82 mm
