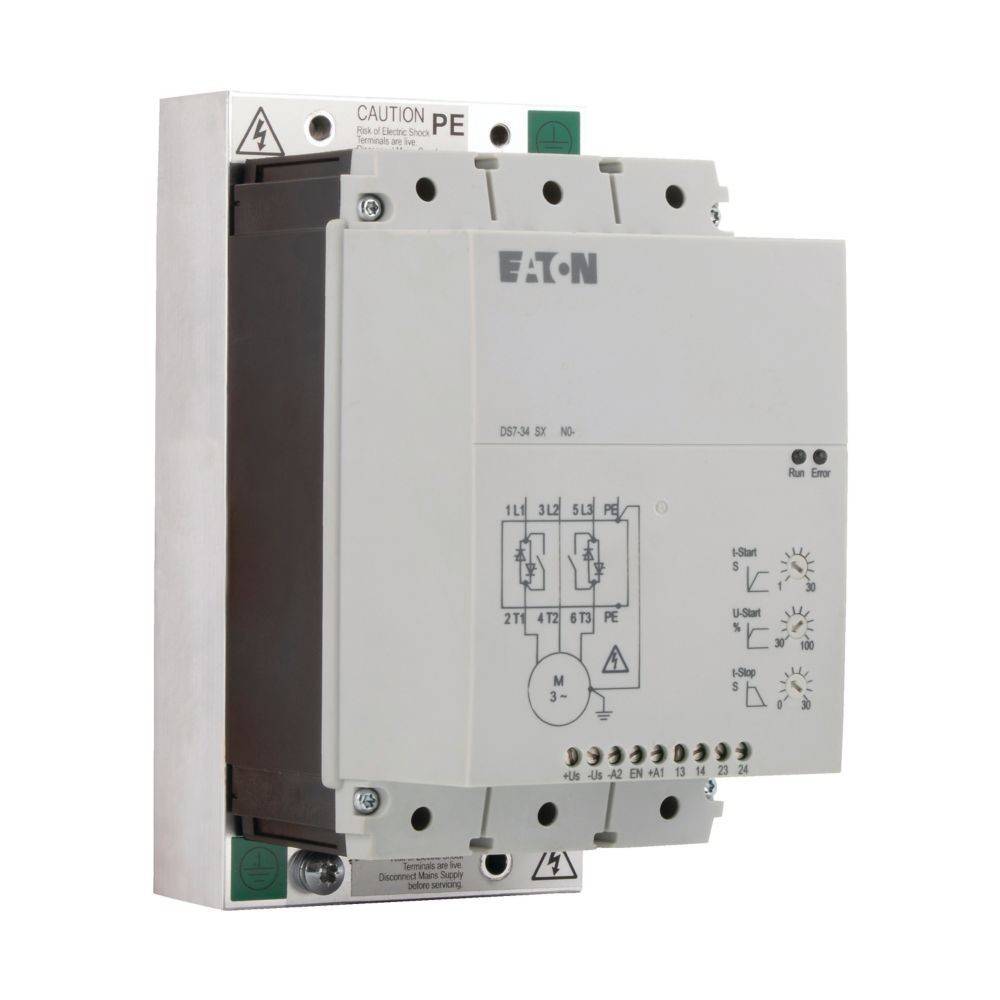

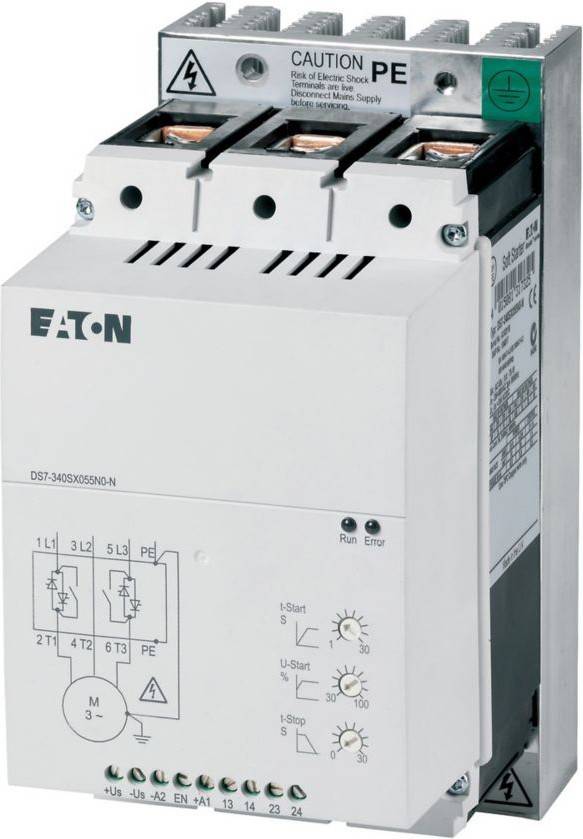

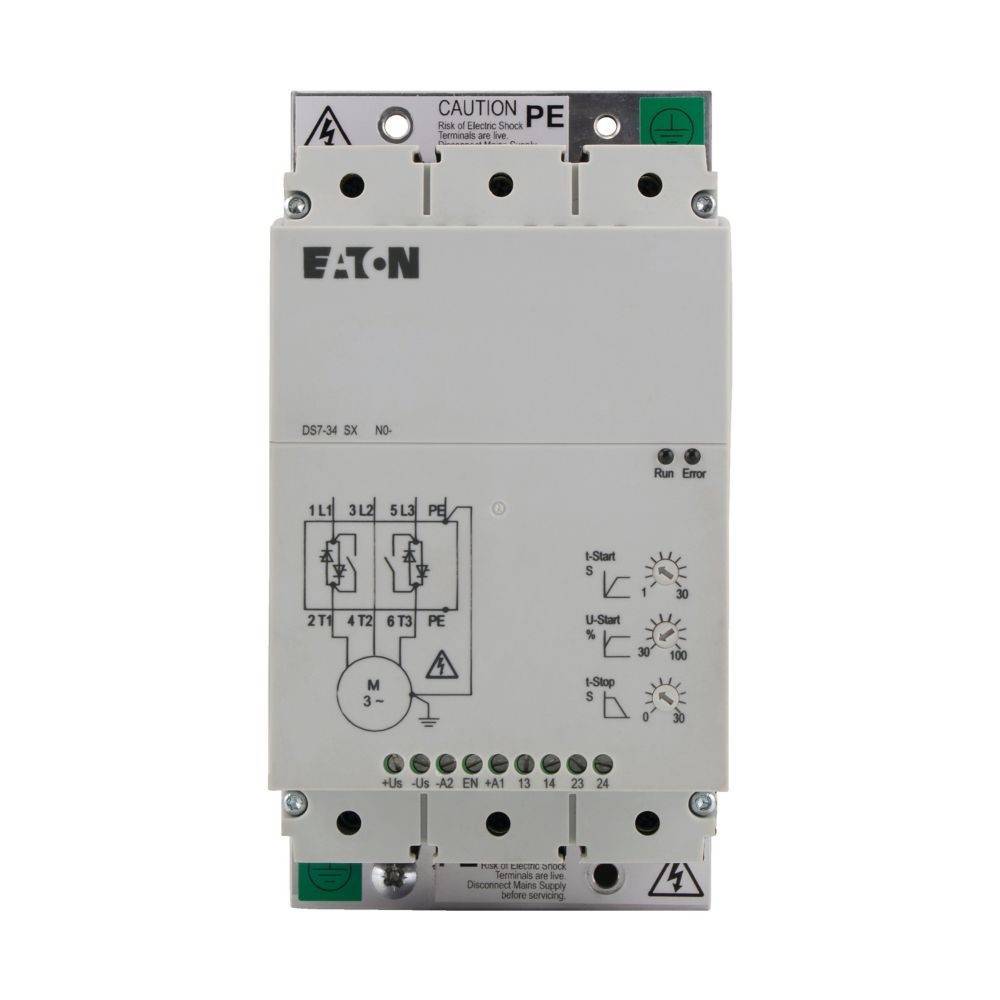

Eaton Softstarter DS7-342SX070N0-N

Überblick

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für dreiphasige Lasten, Netzanschlussspannung (50/60 Hz): ULN= 200 - 480 V AC, Versorgungsspannung: Us= 110 - 230 V AC, Steuerspannung: UC= 110 - 230 V AC, Zugeordnete Bemessungsbetriebsleistung (Standardverbindung, Inline) bei 400 V, 50 Hz: P= 37 kW, bei 460 V, 60 Hz: P= 50 HP, Bemessungsbetriebsstrom AC-53: Ie= 70 A, Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, Anbindung an SmartWire-DT: nein, Baugröße: FS3, Normen und Bestimmungen: IEC/EN 60947-4-2, UL 508, CSA22.2-14

Beschreibung

• hersteller: Eaton
• bezeichnung: Softstarter 110/230V, AC, 70A
• typ: DS7-342SX070N0-N
• bemessungsbetriebsstrom ie bei 40 °c tu: 70 A
• bemessungsbetriebsspannung ue: 230..480 V
• bemessungsleistung drehstrommotor, standardschaltung, bei 230 v: 15 kW
• bemessungsleistung drehstrommotor, standardschaltung, bei 400 v: 37 kW
• bemessungsleistung drehstrommotor, wurzel-3-schaltung, bei 230 v: 0 kW
• bemessungsleistung drehstrommotor, wurzel-3-schaltung, bei 400 v: 0 kW
• funktion: eine Drehrichtung
• interne Überbrückung: ja
• mit display: nein
• drehmoment-regelung: nein
• bemessungsumgebungstemperatur ohne derating: 40 °C
• bemessungssteuerspeisespannung us bei ac 50 hz: 110..230 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 110..230 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• integrierter Überlastschutz des motors: nein
• auslöseklasse: sonstige
• schutzart (ip): IP20
• schutzart (nema): 1

Stichwörter

Eaton, Sanftstarter
